Tu jesteś:

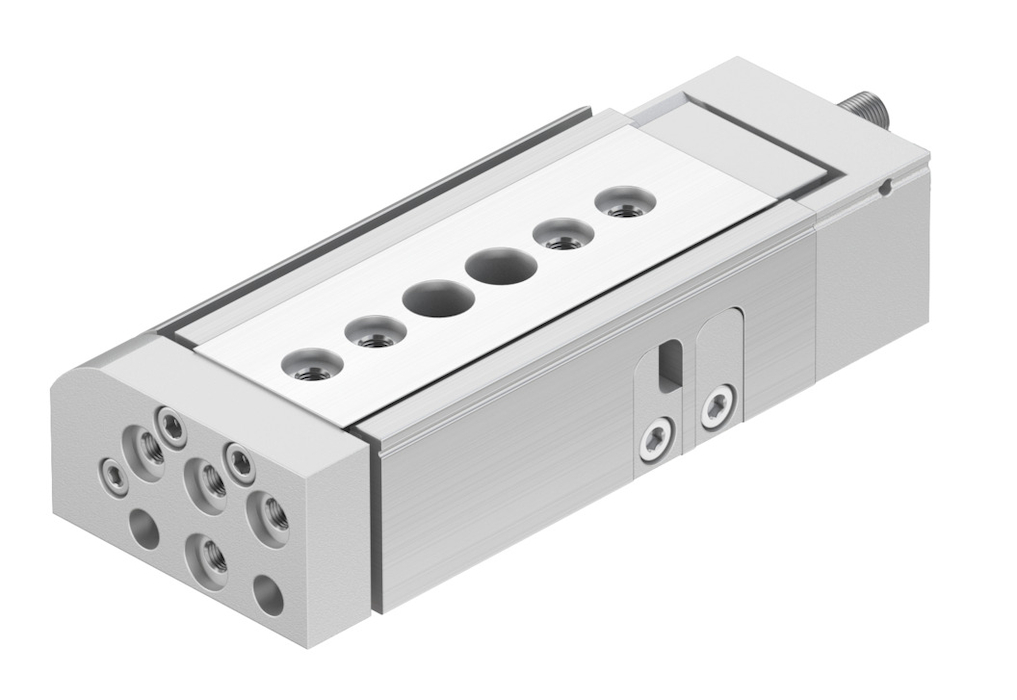

- DGSL-8-20-EA Jednostka mini
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Alternatywne przyłączaPatrz opis produktuAmortyzacjaElastyczne pierścienie amortyzujące/płytki w obu położeniach końcowychCiśnienie robocze1,5 - 8 barDługość amortyzacjiod 1,5 mmKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZ płytka spinającą, Tłok, Tłoczyskowy, WózekMaks. energia uderzenia w położeniach końcowychod 0,08 JMaks. moment Mxod 8 NmMaks. moment Myod 5,5 NmMaks. moment Mzod 5,5 NmMaks. prędkośćod 0,8 m/sMaks. siła Fyod 745 NMaks. siła Fzod 745 NMateriał obudowyStop aluminiumMateriał pokrywyStop aluminiumMateriał tłoczyskaStal wysokostopowa, nierdzewnaMateriał uszczelnieńHNBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Powtarzalność0,3 mmPozycja zabudowyDowolnaProwadzenieProwadzenie na łożyskach kulkowychPrzemieszczana masa własnaod 111 gPrzyłącza pneumatyczneM3Regulowany zakres położenia końcowego/przedniegood 14,5 mmRegulowany zakres położenia końcowego/tylnegood 3,5 mmSkokod 20 mmSposób montażuPrzy pomocy otworów przelotowychSygnalizacja położeniaPrzy pomocy czujnikówŚrednica tłoka10 mmTemperatura otoczenia0 - 60 °CTheoretical force at 0.6 MPa (6 bar, 87 psi), advanceod 47 NTheoretical force at 0.6 MPa (6 bar, 87 psi), retractingod 40 NTryb pracyDwustronnego działaniaTryb pracy jednostki napędowejZ płytka spinającąUwaga dotycząca materiałówNie zawierają miedzi i PTFE, Zgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 269 gPliki do pobrania:Karta Produktu
- Alternatywne przyłączaPatrz opis produktuAmortyzacjaElastyczne pierścienie amortyzujące/płytki w obu położeniach końcowychCiśnienie robocze1,5 - 8 barDługość amortyzacjiod 1,5 mmKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZ płytka spinającą, Tłok, Tłoczyskowy, WózekMaks. energia uderzenia w położeniach końcowychod 0,08 JMaks. moment Mxod 8 NmMaks. moment Myod 5,5 NmMaks. moment Mzod 5,5 NmMaks. prędkośćod 0,8 m/sMaks. siła Fyod 745 NMaks. siła Fzod 745 NMateriał obudowyStop aluminiumMateriał pokrywyStop aluminiumMateriał tłoczyskaStal wysokostopowa, nierdzewnaMateriał uszczelnieńHNBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Powtarzalność0,3 mmPozycja zabudowyDowolnaPliki do pobrania:Karta Produktu
-
-
