- CPX-M-FB21 Moduł fieldbus

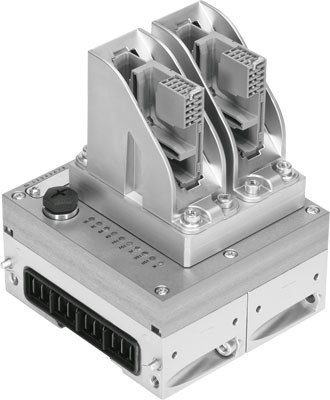

CPX-M-FB21 Moduł fieldbus FESTO-572221
numer katalogowy: FESTO-572221
kategoria: Wyposażenie elektryczne
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Diagnostyka specyficzna dla urządzeniaPamięć dla diagnostyki, Napięcie modułów poniżej wartości nominalnej, Diagnostyka zorientowana na kanał i modułDiody LED specyficzne dla magistraliFO1: Fiber Optic 1, FO2: Fiber Optic 2, RC: Remotebus Check, RD: Remotebus Disable, UL: Napięcie robocze, BA: magistrala aktywnaDiody LED specyficzne dla produktuSF: Błąd systemu, M: Modyfikacja, parametryzacja, US1: Zasilanie elektroniki, zasilanie czujników, US2: Zasilanie wyjśćDodatkowe funkcjeParametryzacja systemu i modułów przy pomocy jednostki operatorskiej, Stan systemu może być wyświetlany przy użyciu danych procesowych, Dodatkowy interfejs diagnostyczny do panelu operatorskiegoElementy obsługowePrzełącznik-DILInterfejs FieldbusRugged line FOC connection, outgoing, Rugged line FOC connection, incoming, (Rugged Line FO conn. ,input), (Rugged Line FO conn. ,output)Klasa odporności na korozję CRC0 – Brak odporności na korozjęMaks. pojemność adresowa dla wejśćod 12 ByteMaks. pojemność adresowa dla wyjśćod 12 ByteMateriał obudowyAluminiumNominalne napięcie robocze DCod 24 VParametryzacjaSignal-Setup, Sposób zachowania się diagnostyki, Wymuszanie stanu kanałów, Reakcja Fail-safe, Parametry systemuProtokółInterbusStopień ochronyIP65, IP67Szybkość transmisji500, 2000 kbit/sTemperatura otoczenia-5 - 50 °CTemperatura przechowywania-20 - 70 °CUwaga dotycząca materiałówZgodne z RoHSWaga produktuod 1255 gWłasny pobór prądu przy napięciu roboczymZnaminowo 90 mAWymiary B x L x H(łącznie z blokiem łączącym), 100 mm x 110 mm x 130 mmZakres napięcia roboczego DC18 - 30 VZnak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMVPliki do pobrania:Karta Produktu
