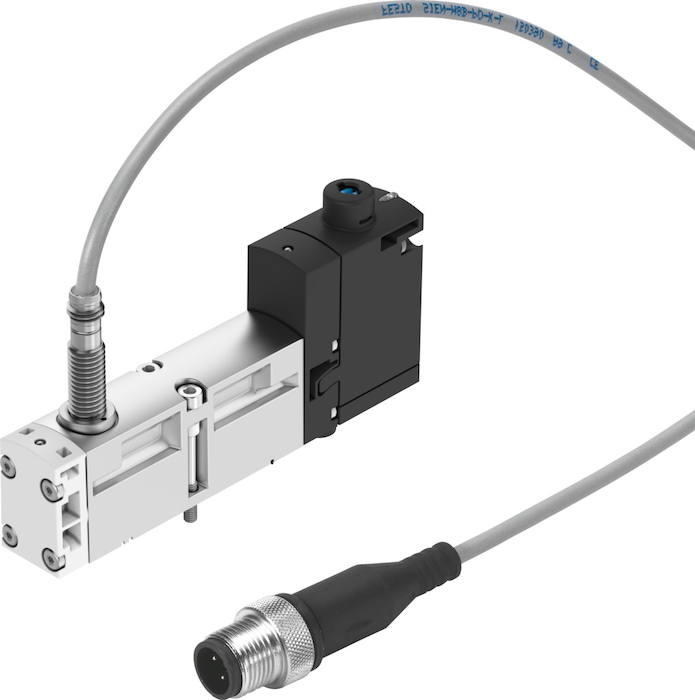

- VSVA-B-M52-MZD-A2-1T1L-APX-0.5 Elektrozawór
VSVA-B-M52-MZD-A2-1T1L-APX-0.5 Elektrozawór FESTO-573201
numer katalogowy: FESTO-573201
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki24 V DC: 1,6 WCiśnienie pilota3 - 10 barCiśnienie robocze-0,9 - 10 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 12 msCzas przełączania przy wyłączaniuod 38 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieC-Tick, CSA (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaPrzez płytę z dławikami, Przez indywidualną płytę przyłączeniową, Możliwość dławieniaFunkcja zaworu5/2 monostabilnyKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 1500 µsMaks. moment dokręcający, montaż zaworu0,8 - 1,2 NmMaks. ujemny impuls testowy przy sygnale logicznym 1od 800 µsMateriał obudowyAluminium-odlew ciśnieniowy, PAMateriał śrubStal ocynkowanaMateriał uszczelnieńFPM, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Nominalne napięcie robocze DCod 24 VNormalny przepływ nominalnyod 550 l/minOdporność na piki napięciaod 2,5 kVOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianieZ zaślepką, Z blokadą, Przez przyciśnięciePoziom ciśnienia akustycznegood 85 dB(A)Pozycja zabudowyDowolnaPrzekryciePositive overlapPrzepływ zaworuod 750 l/minPrzepływ zaworu na indywidualnej płycie przyłączeniowejod 600 l/minPrzepływ zaworu na wyspie zaworowejod 550 l/minPrzepływ zaworu na wyspie zaworowej z zoptymalizowanym przepływemod 700 l/minPrzyłącze elektryczneWtyczka, 4-pin, Wg ISO 15407-2Przyłącze odpowietrzenia pilotów 82/84Do wyboru:, Nieprzewodowe, przewodowePrzyłącze pneumatyczne 1Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2Przyłącze pneumatyczne 2Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2Przyłącze pneumatyczne 3Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2Przyłącze pneumatyczne 4Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2Przyłącze pneumatyczne 5Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2Przyłącze zasilania pilotów 12/14Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2Rodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna mechanicznaSposób montażuNa płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyIP65, NEMA 4Stopień zanieczyszczenia3Szerokość zabudowyod 18 mmTemperatura medium-5 - 50 °CTemperatura otoczenia-5 - 50 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 157 gWielkość nominalnaod 5 mmWyświetlanie stanu sygnałuLEDWzględna wilgotność powietrza0 - 90 %Zasilanie pneum. pilotówZewnętrzne, WewnętrzneZnak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMVPliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: 1,6 WCiśnienie pilota3 - 10 barCiśnienie robocze-0,9 - 10 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 12 msCzas przełączania przy wyłączaniuod 38 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieC-Tick, CSA (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaPrzez płytę z dławikami, Przez indywidualną płytę przyłączeniową, Możliwość dławieniaFunkcja zaworu5/2 monostabilnyKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 1500 µsMaks. moment dokręcający, montaż zaworu0,8 - 1,2 NmMaks. ujemny impuls testowy przy sygnale logicznym 1od 800 µsMateriał obudowyAluminium-odlew ciśnieniowy, PAMateriał śrubStal ocynkowanaMateriał uszczelnieńFPM, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Pliki do pobrania:Karta Produktu
-
-
