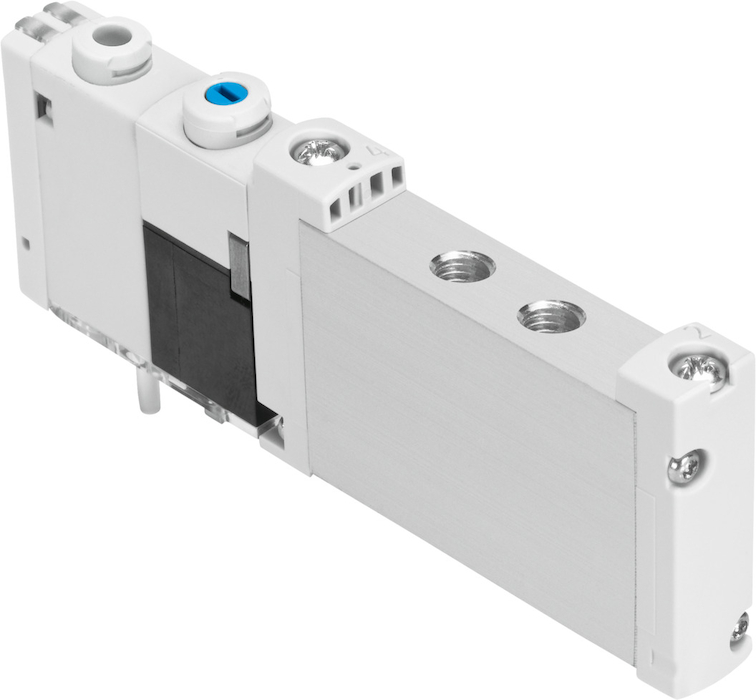

Name: VUVG-S10-M52-RZT-M7-1T1L Elektrozawór
SKU: FESTO-573404
Price: 474.55 PLN
Availability: OutOfStock

Tu jesteś:

Pneumat
FESTO
Zawory
Zawory rozdzielające uruchamiane elektrycznie i p
Uniwersalne zawory rozdzielające
Zawory VUVG, plug-in
VUVG-S10-M52-RZT-M7-1T1L Elektrozawór

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Funkcja zaworu

5/2 monostabilny

Wielkość zaworu

10 MM

Stopień ochrony

IP65

Konstrukcja

Zawór tłoczkowo-suwakowy

Sposób powrotu

sprężyna mechaniczna

Maks. częstotliwość przełączania

3 HZ

Funkcja odpowietrzenia

z możliwością dławienia

Sposób uszczelnienia

miękki

Pomocnicze sterowanie ręczne

z blokadą

Rodzaj sterowania

sterowanie pilotem

Przyłącze zasilania powietrzem pilotów

zewn.

Kierunek przepływu

rewersyjny

Symbol

00992849

Pokrycie

przekrycie dodatnie

Wskaźnik stanu sygnału

LED

Czas wyłączania

od 21 MS

Czas włączania

od 9 MS

Czas pracy ciągłej

100%

Przyłącze pneumatyczne 4

M7

Pozycja montażu

dowolny

Certyfikacja

c UL us - Recognized (OL)

Maks. dodatni impuls testowy przy sygnale 0

od 1600 MIS

Maks. ujemny impuls testowy na 1 sygnale

od 3000 MIS

Parametry cewki

22 V DC: 1,0 W

Dopuszczalne wahania napięcia

+/- 10 %

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Odporność na drgania

Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6

Odporność na wstrząsy

Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27

Klasa odporności korozyjnej wg normy Festo

2 - średnie obciążenie korozyjne

Zgodność z LABS

VDMA24364-B1/B2-L

Temperatura medium

od -5 do 60 GC

Medium sterujące (dla pilotów)

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Temperatura otoczenia

od -5 do 60 GC

Waga produktu

od 53 G

Przyłącze elektryczne

Przez płytę przyłączeniową

Typ mocowania

na listwie przyłączeniowej

Przyłącze pneumatyczne 2

M7

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał uszczelnień

HNBR

Materiał obudowy

Stop aluminium do przeróbki plastycznej
