- VUVG-L14-M52-AT-G18-1R8L Elektrozawór

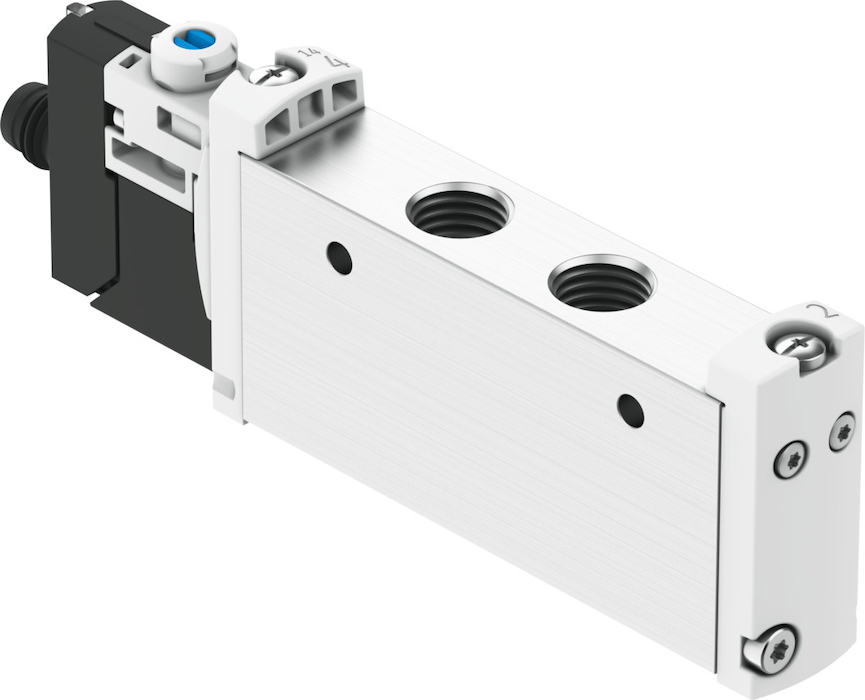

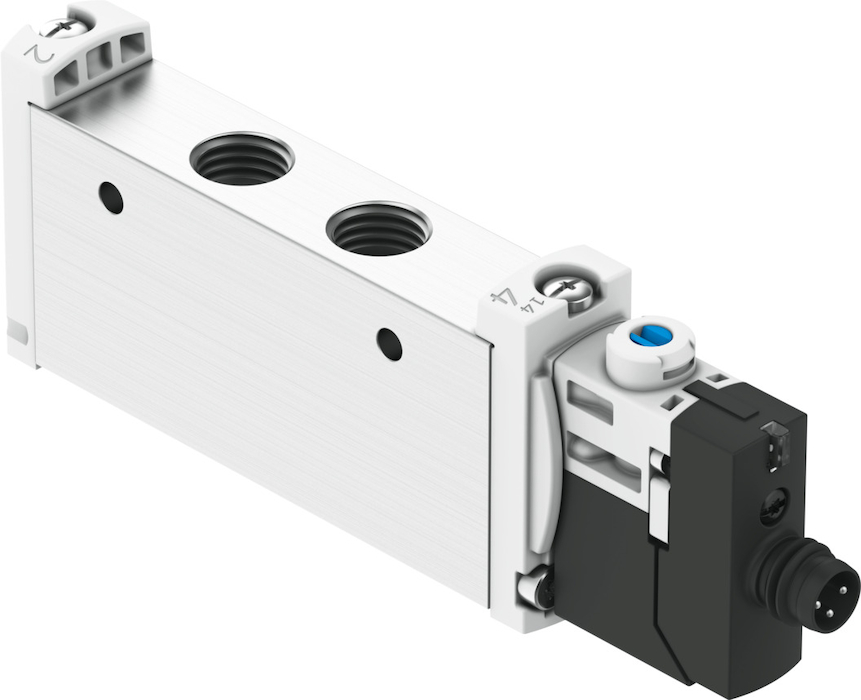

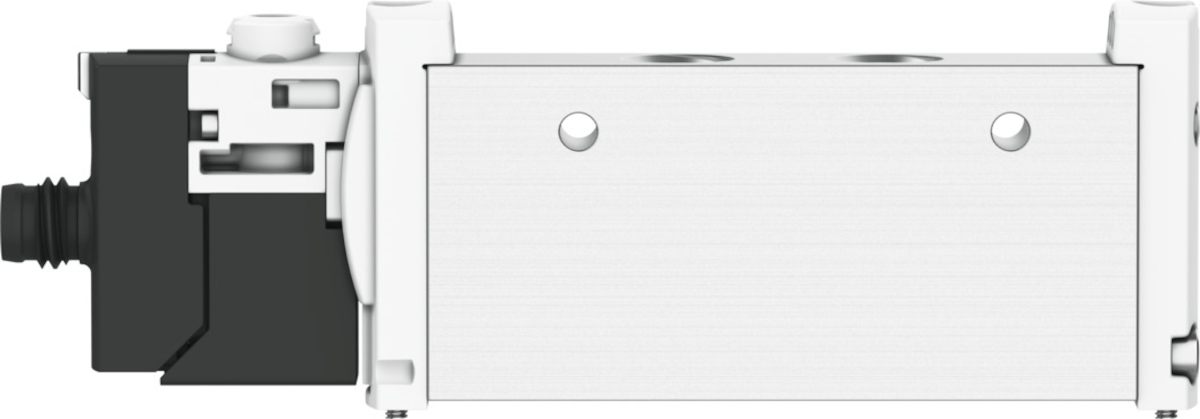

VUVG-L14-M52-AT-G18-1R8L Elektrozawór FESTO-574229
numer katalogowy: FESTO-574229
kategoria: Uniwersalne zawory rozdzielające
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki24 V DC: 1 WCiśnienie pilota2,5 - 8 barCiśnienie pilota Mpa0,25 - 0,8 MPaCiśnienie robocze2,5 - 8 barCiśnienie robocze MPa0,25 - 0,8 MPaCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 14 msCzas przełączania przy wyłączaniuod 22 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieRCM Mark, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 monostabilnyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 700 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 900 µsMateriał obudowyStop aluminiumMateriał uszczelnieńHNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalny680 - 730 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Odpowiedni do podciśnieniaBrakOgraniczenie temperatury otoczenia i medium-5 - 50 °C, Bez redukcji prądu podtrzymaniaPomocnicze ręczne uruchamianieZ blokadą, Z zaślepką, Przez przyciśnięciePozycja zabudowyDowolnaPrzekryciePositive overlapPrzyłącze elektryczneprzez elektryczną płytę przyłączeniowąPrzyłącze pneumatyczne 1G1/8Przyłącze pneumatyczne 2G1/8Przyłącze pneumatyczne 3G1/8Przyłącze pneumatyczne 4G1/8Przyłącze pneumatyczne 5G1/8Rodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna pneumatycznaSposób montażuPrzy pomocy otworów przelotowych, Do wyboru:, Na płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyZ gniazdem wtykowym, IP65Temperatura medium-5 - 60 °CTemperatura otoczenia-5 - 60 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 78 gWielkość nominalnaod 5,6 mmWielkość zaworuod 14 mmZasilanie pneum. pilotówWewnętrznePliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: 1 WCiśnienie pilota2,5 - 8 barCiśnienie pilota Mpa0,25 - 0,8 MPaCiśnienie robocze2,5 - 8 barCiśnienie robocze MPa0,25 - 0,8 MPaCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 14 msCzas przełączania przy wyłączaniuod 22 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieRCM Mark, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 monostabilnyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 700 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 900 µsMateriał obudowyStop aluminiumMateriał uszczelnieńHNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalny680 - 730 l/minPliki do pobrania:Karta Produktu
-
-
