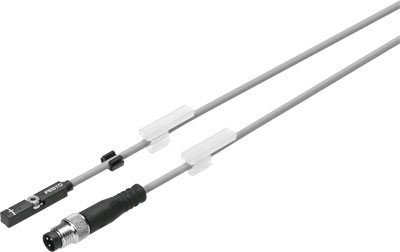

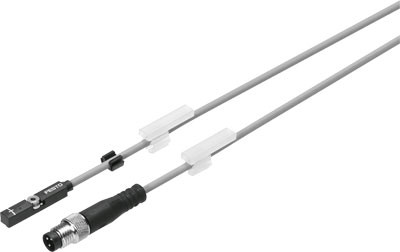

SMT-8M-A-PS-24V-E-0,3-M8D-EX2 Wyłącznik zbliżeniow y FESTO-574342

numer katalogowy: FESTO-574342
kategoria: Do rowka T
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • ATEX-Kategoria Gaz
    II 3G
    ATEX-Kategoria Pył
    II 3D
    Charakterystyka kabla
    Prowadnica kabli + robot
    Czas włączania
    <= 1,3 ms  ms
    Czas wyłączania
    <= 1,4 ms  ms
    Długość kabla
    od 0,3  m
    Dopuszczenie
    RCM Mark, c UL us - Listed (OL)
    Ex-Ochrona przeciwwybuchowa Gaz
    Ex nA IIC T4 X Gc
    Ex-Ochrona przeciwwybuchowa Pył
    Ex tc IIIC T120°C X Dc
    Ex-Temperatura otoczenia
    -40°C <= Ta <= +70°C
    Funkcja elementu przełączającego
    Styk normalnie otwarty
    Kierunek przyłącza wyjściowego
    Wzdłuż
    Kolor obudowy
    Czarny
    Kolor powłoki kabla
    Szary
    Kształt
    Do rowka T
    Maks. częstotliwość przełączania
    od 180  Hz
    Maks. moc przełączania DC
    od 2,8  W
    Maks. moc przełączania DC w zespole mocującym
    od 2,2  W
    Maks. moment dokręcający
    od 0,6  Nm
    Maks. prąd wyjściowy
    od 100  mA
    Maks. prąd wyjściowy w zespole mocującym
    od 80  mA
    Materiał obudowy
    Stal wysokostopowa, nierdzewna, Wzmocnione PA, Mosiądz, niklowany
    Materiał powłoki kabla
    TPE-U(PUR)
    Mierzona wielkość
    Położenie
    Nominalne napięcie robocze DC
    od 24  V
    Podłączenie elektryczne 1, liczba pinów/żył
    od 3
    Podłączenie elektryczne 1, sposób montażu
    Screw lock
    Podłączenie elektryczne 1, technologia podłączenia
    M8x1, kodowanie A zgodnie z EN 61076-2-104
    Podłączenie elektryczne 1, typ podłączenia
    Kabel z wtyczką
    Powtarzalność
    od 0,2  mm
    Pozycja zabudowy
    Dowolna
    Spadek napięcia
    < 1,5 V  V
    Specjalne właściwości
    Olejoodporny
    Sposób montażu
    Można wciskać w rowek od góry, Zamocowanie na stałe
    Sposób pomiaru
    Magneto rezystancyjny
    Stopień ochrony
    IP65, IP68, IP69K
    Temperatura otoczenia
    -40 - 85  °C
    Temperatura otoczenia przy ruchomym ułożeniu kabla
    -20 - 85  °C
    Uwaga dotycząca materiałów
    Nie zawiera halogenów, Zgodne z RoHS, Nie zawierają miedzi i PTFE
    W oparciu o normę
    EN 60947-5-2
    Waga produktu
    od 8,9  g
    Warunki testowania kabla
    Wytrzymałość zmęczeniowa na zginanie wg normy Festo, warunki testu na zapytanie, Warunki testu na zapytanie, Wytrzymałość na skręcanie: > 300 000 cykli, ±270°/0,1 m, Prowadnica kabli: 5 milionów cykli, promień gięcia 28 mm
    Wskaźnik prawidłowego montażu
    Pomarańczowa dioda LED
    Wskaźnik stanu przełączania
    Żółta dioda LED
    Wyjście dwustanowe
    PNP
    Zabezpieczenie przed odwrotną polaryzacją
    Dla wszystkich przyłączy elektrycznych
    Zabezpieczenie przed przeciążeniem
    Dostępne
    Zabezpieczenie przed zwarciem
    Tak
    Zakres napięcia roboczego DC
    5 - 30  V
    Znak CE (patrz deklaracja zgodności)
    Wg dyrektywy EU-EMV, Wg dyrektywy EU-Ochrona Ex - (ATEX), Zgodnie z dyrektywą EU RoHS
    Znak KC
    KC-EMV
