- VUVG-L18-M52-RZT-G14-1P3 Elektrozawór

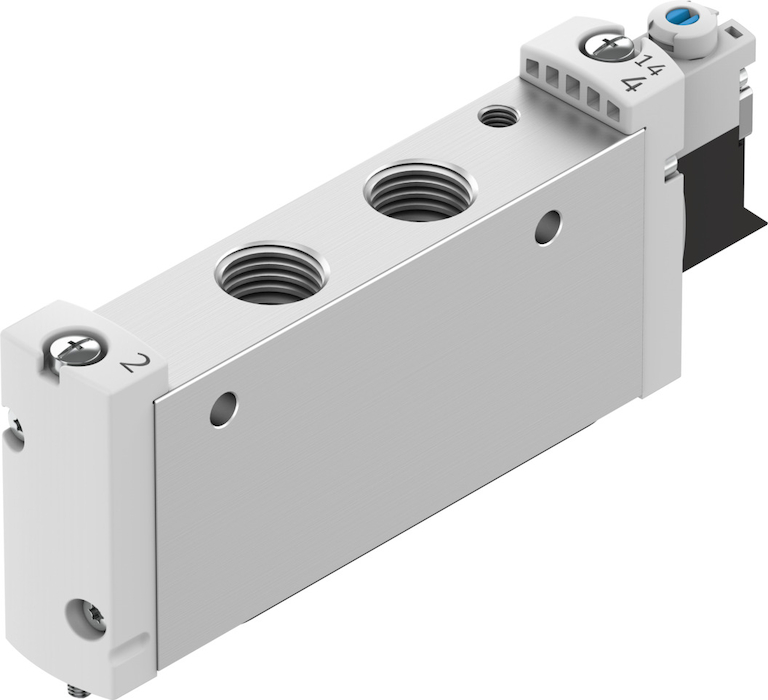

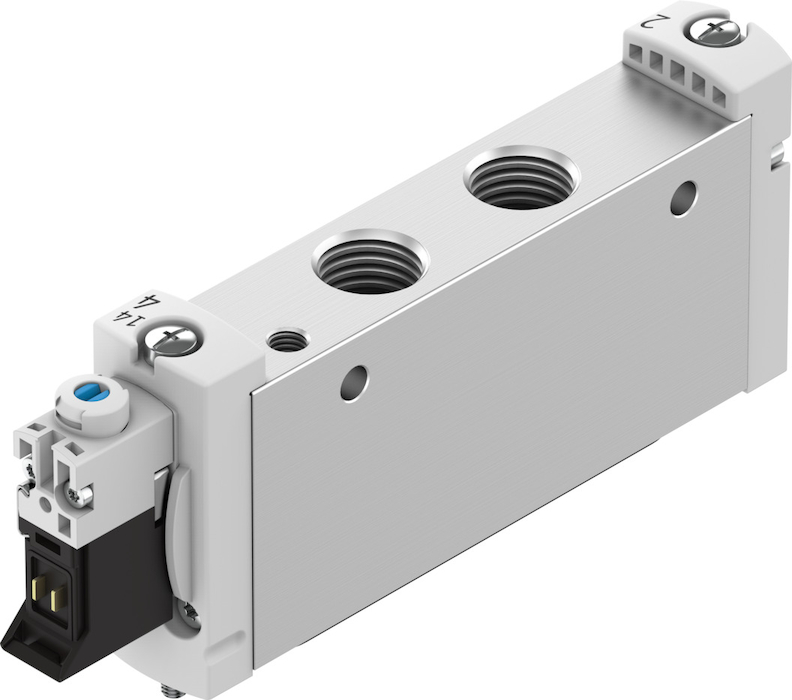

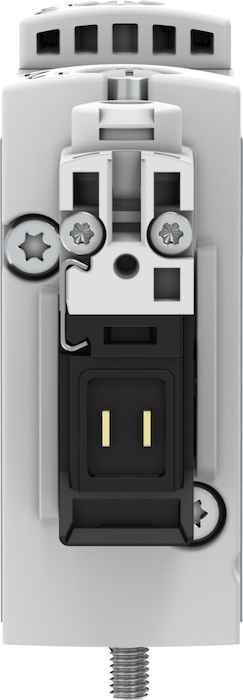

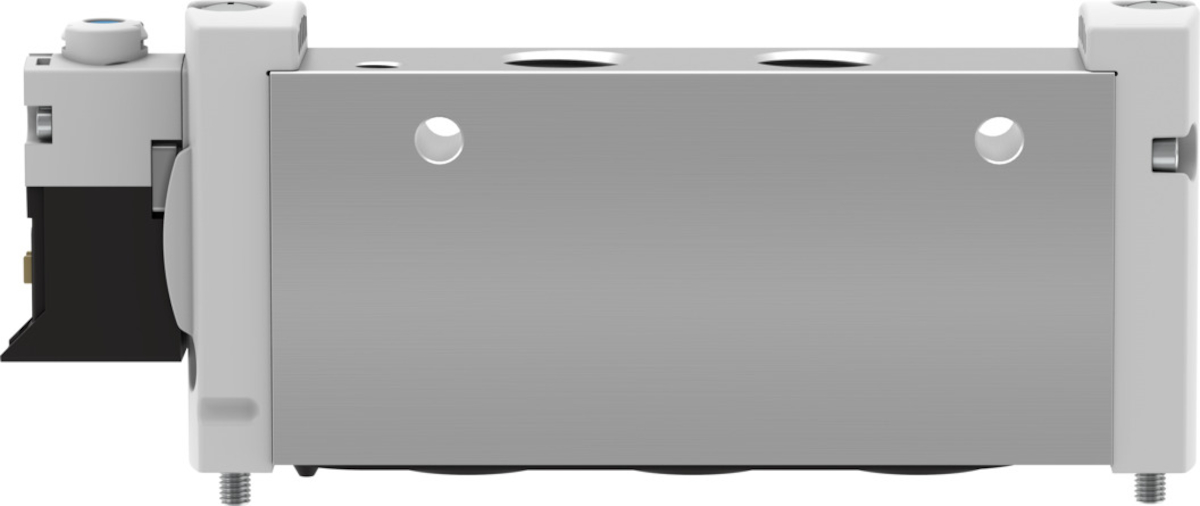

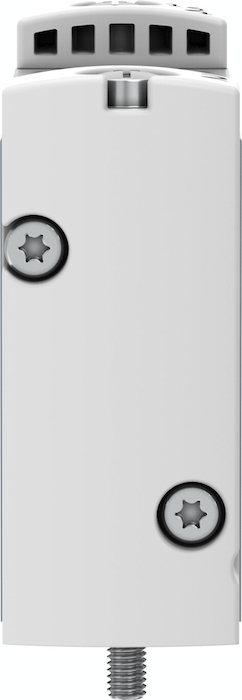

VUVG-L18-M52-RZT-G14-1P3 Elektrozawór FESTO-574437
numer katalogowy: FESTO-574437
kategoria: Uniwersalne zawory rozdzielające
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki24 V DC: Faza niskiego prądu 0.3 W, faza wysokiego prądu 1,0 W, 24 V DC: 1 WCiśnienie pilota2,5 - 8 barCiśnienie pilota Mpa0,25 - 0,8 MPaCiśnienie robocze-0,9 - 10 barCiśnienie robocze MPa-0,09 - 1 MPaCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 15 msCzas przełączania przy wyłączaniuod 31 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieRCM Mark, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 monostabilnyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 700 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 900 µsMateriał obudowyStop aluminiumMateriał uszczelnieńHNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 1300 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Ograniczenie temperatury otoczenia i medium-5 - 50 °C, Bez redukcji prądu podtrzymaniaPomocnicze ręczne uruchamianieZ blokadą, Z zaślepką, Przez przyciśnięciePozycja zabudowyDowolnaPrzekrycieNieokreślone przekryciePrzyłącze elektryczneprzez elektryczną płytę przyłączeniowąPrzyłącze pneumatyczne 1G1/4Przyłącze pneumatyczne 2G1/4Przyłącze pneumatyczne 3G1/4Przyłącze pneumatyczne 4G1/4Przyłącze pneumatyczne 5G1/4Przyłącze zasilania pilotów 12/14M5Rodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna pneumatyczna, Sprężyna mechanicznaSposób montażuPrzy pomocy otworów przelotowych, Do wyboru:, Na płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyZ gniazdem wtykowym, IP40, IP65Temperatura medium-5 - 60 °CTemperatura otoczenia-5 - 60 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 154 gWielkość nominalnaod 6,9 mmWielkość zaworuod 18 mmZasilanie pneum. pilotówZewnętrznePliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: Faza niskiego prądu 0.3 W, faza wysokiego prądu 1,0 W, 24 V DC: 1 WCiśnienie pilota2,5 - 8 barCiśnienie pilota Mpa0,25 - 0,8 MPaCiśnienie robocze-0,9 - 10 barCiśnienie robocze MPa-0,09 - 1 MPaCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 15 msCzas przełączania przy wyłączaniuod 31 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieRCM Mark, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 monostabilnyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 700 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 900 µsMateriał obudowyStop aluminiumMateriał uszczelnieńHNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Pliki do pobrania:Karta Produktu
-
-
