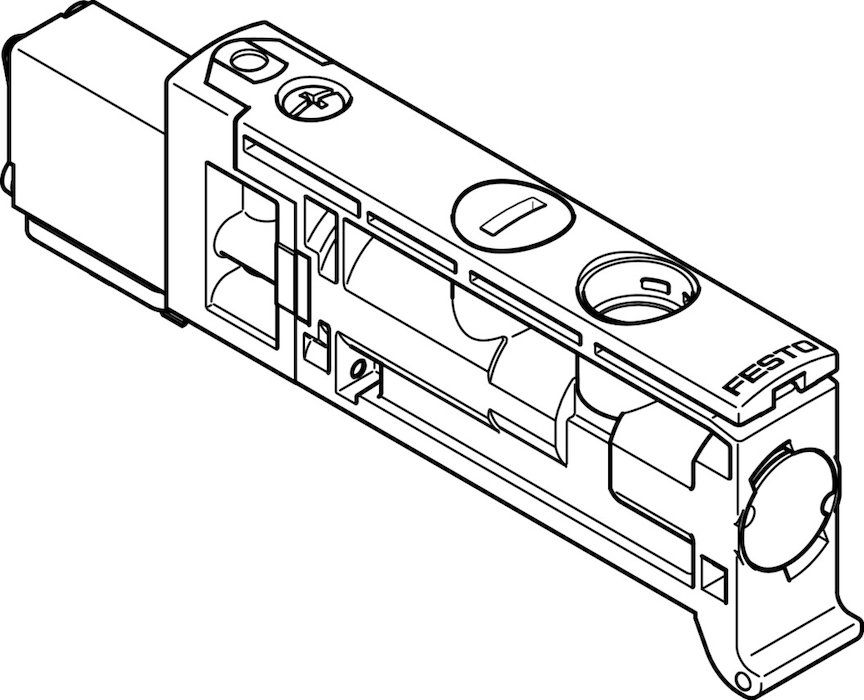

- VUVB-ST12-M32U-MZD-QX-1T1 Elektrozawór
VUVB-ST12-M32U-MZD-QX-1T1 Elektrozawór FESTO-576003
numer katalogowy: FESTO-576003
kategoria: Uniwersalne wyspy zaworowe
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria

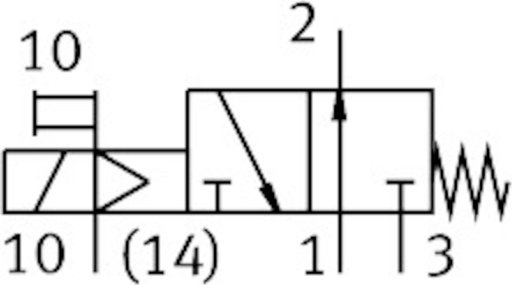

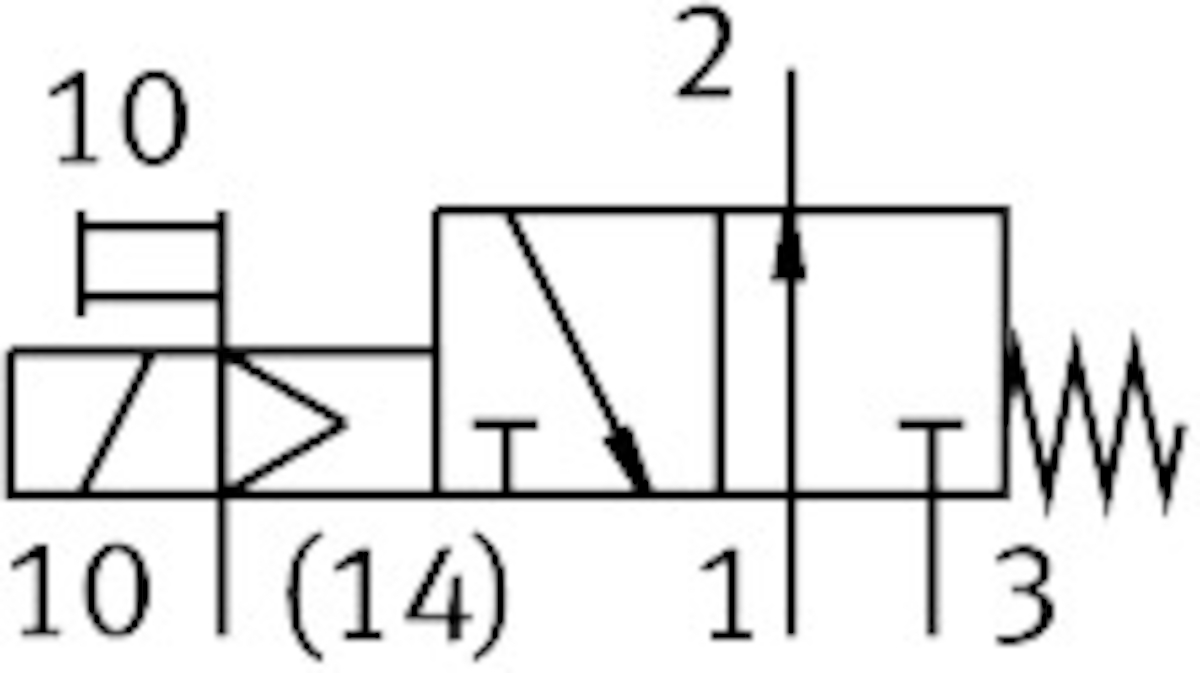

- Charakterystyka cewki24 V DC: 1 WCiśnienie pilota2,8 - 8 barCiśnienie robocze2,8 - 8 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 6 msCzas przełączania przy wyłączaniuod 14 msDopuszczalne wahania napięcia+/- 10 %Funkcja odpowietrzeniaBez możliwości dławieniaFunkcja zaworu3/2 otwarty, monostabilnyKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór gniazdowy z sprężyną powrotnąMaks. dodatni impuls testowy przy sygnale logicznym 0od 800 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 300 µsMateriał obudowyWzmocnione PAMateriał tłoczka suwakowegoStop aluminiumMateriał uszczelnieńNBR, TPE-U(PU)Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalny240 - 400 l/minOdporność na wibracjeTransport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianieZ blokadą, Przez przyciśnięciePoziom ciśnienia akustycznegood 85 dB(A)Pozycja zabudowyDowolnaPrzyłącze elektrycznePrzez płytę przyłączeniowąPrzyłącze pneumatyczne 1Płyta przyłączeniowaPrzyłącze pneumatyczne 3Płyta przyłączeniowaPrzyłącze pneumatyczne 5Płyta przyłączeniowaPrzyłącze zasilania pilota 14Płyta przyłączeniowaRodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób montażuNa płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyIP65Temperatura medium-5 - 60 °CTemperatura otoczenia-5 - 60 °CUwaga do ciśnienia roboczego0 - 8 bar z zew. zasilaniem pilotówUwaga dotycząca materiałówZgodne z RoHS, Nie zawierają miedzi i PTFEUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 28,1 gWielkość nominalnaod 4 mmWielkość zaworuod 12 mmZasilanie pneum. pilotówZewnętrznePliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: 1 WCiśnienie pilota2,8 - 8 barCiśnienie robocze2,8 - 8 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 6 msCzas przełączania przy wyłączaniuod 14 msDopuszczalne wahania napięcia+/- 10 %Funkcja odpowietrzeniaBez możliwości dławieniaFunkcja zaworu3/2 otwarty, monostabilnyKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZawór gniazdowy z sprężyną powrotnąMaks. dodatni impuls testowy przy sygnale logicznym 0od 800 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 300 µsMateriał obudowyWzmocnione PAMateriał tłoczka suwakowegoStop aluminiumMateriał uszczelnieńNBR, TPE-U(PU)Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalny240 - 400 l/minOdporność na wibracjeTransport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6Pliki do pobrania:Karta Produktu
-
-
