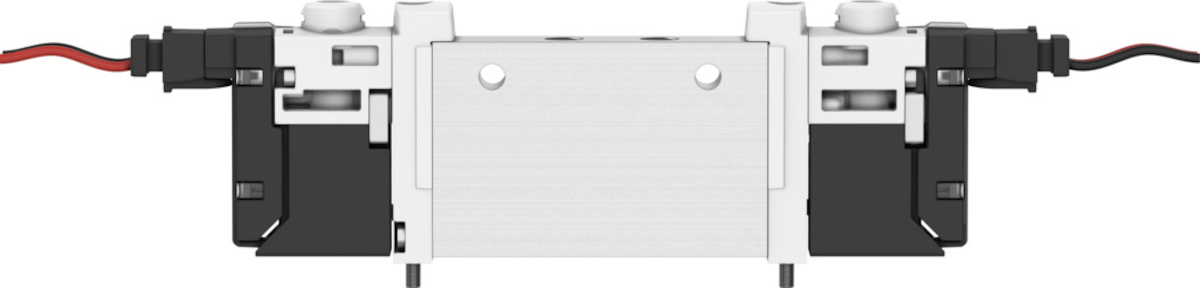

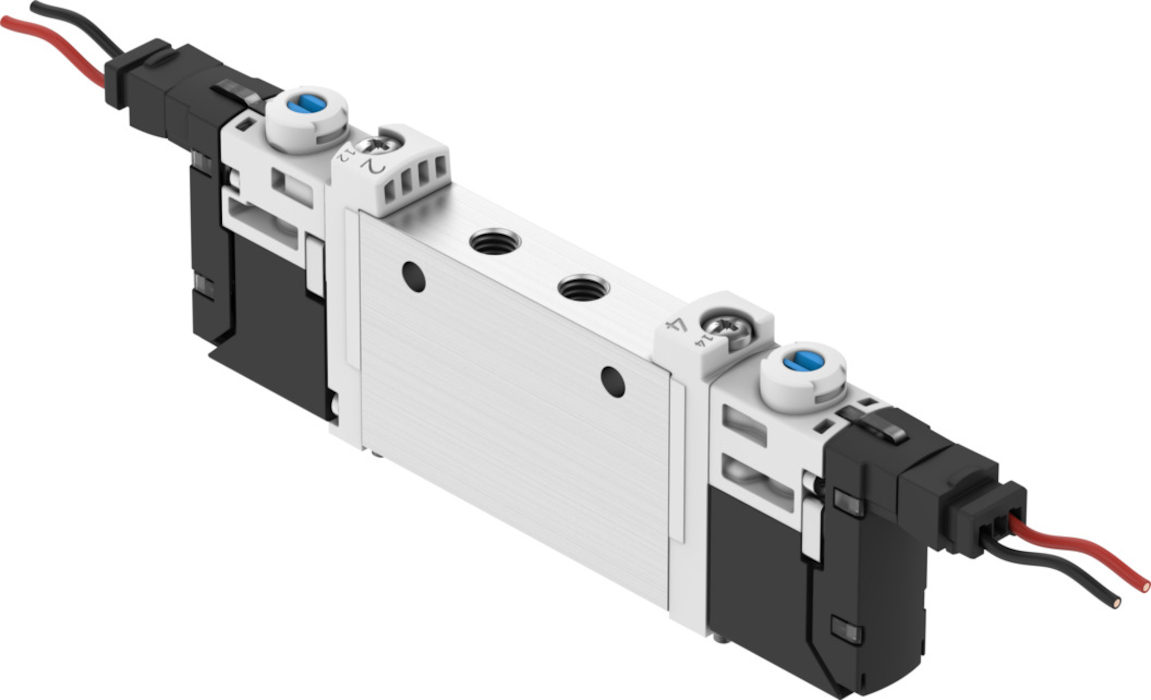

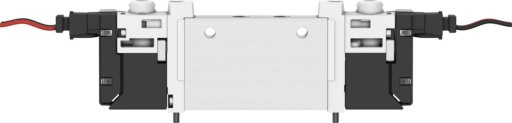

- VUVG-L10-B52-T-M5-1H2L-W1 Elektrozawór
VUVG-L10-B52-T-M5-1H2L-W1 Elektrozawór FESTO-577317
numer katalogowy: FESTO-577317
kategoria: Uniwersalne zawory rozdzielające
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki24 V DC: 1 WCiśnienie pilota1,5 - 8 barCiśnienie pilota Mpa0,15 - 0,8 MPaCiśnienie robocze1,5 - 8 barCiśnienie robocze MPa0,15 - 0,8 MPaCzas pracy ciągłej100 %Czas przełączania powrotnegood 7 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieRCM Mark, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 bistabilnyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 700 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 900 µsMateriał obudowyStop aluminiumMateriał uszczelnieńHNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 220 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Odpowiedni do podciśnieniaBrakOgraniczenie temperatury otoczenia i medium-5 - 50 °C, Bez redukcji prądu podtrzymaniaPomocnicze ręczne uruchamianieZ blokadą, Z zaślepką, Przez przyciśnięciePozycja zabudowyDowolnaPrzekryciePositive overlapPrzyłącze elektryczneprzez elektryczną płytę przyłączeniowąPrzyłącze pneumatyczne 1M5Przyłącze pneumatyczne 2M5Przyłącze pneumatyczne 3M5Przyłącze pneumatyczne 4M5Przyłącze pneumatyczne 5M5Rodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób montażuPrzy pomocy otworów przelotowych, Do wyboru:, Na płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyZ gniazdem wtykowym, IP40Temperatura medium-5 - 60 °CTemperatura otoczenia-5 - 60 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 55 gWielkość nominalnaod 3,2 mmWielkość zaworuod 10 mmZasilanie pneum. pilotówWewnętrznePliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: 1 WCiśnienie pilota1,5 - 8 barCiśnienie pilota Mpa0,15 - 0,8 MPaCiśnienie robocze1,5 - 8 barCiśnienie robocze MPa0,15 - 0,8 MPaCzas pracy ciągłej100 %Czas przełączania powrotnegood 7 msDopuszczalne wahania napięcia+/- 10 %DopuszczenieRCM Mark, c CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 bistabilnyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 700 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 900 µsMateriał obudowyStop aluminiumMateriał uszczelnieńHNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 220 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Pliki do pobrania:Karta Produktu
-
-
