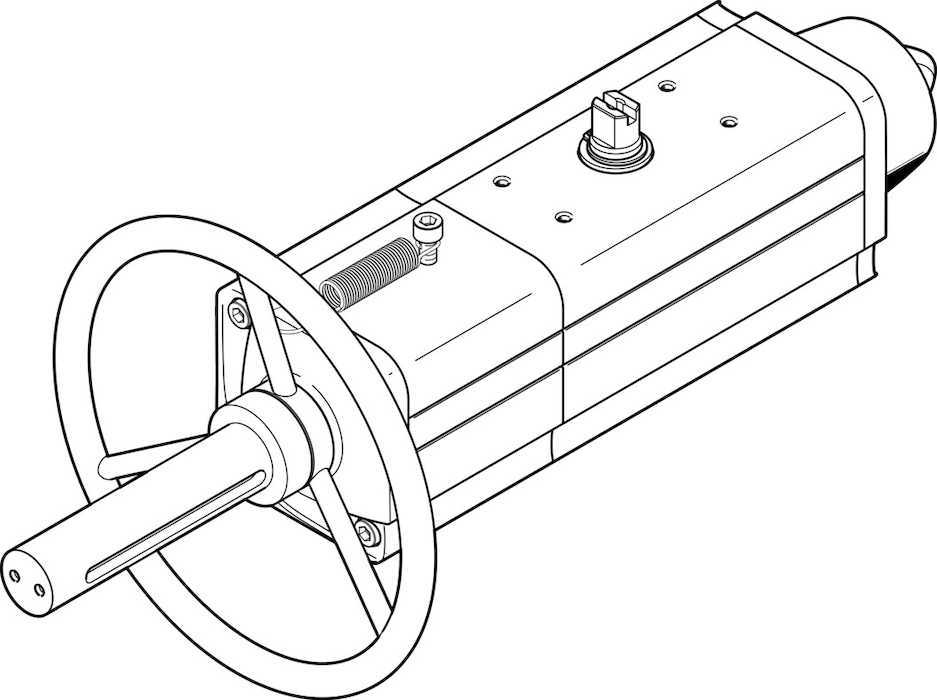

- DAPS-0053-090-RS4-F0507-MW Napęd wahadłowy
DAPS-0053-090-RS4-F0507-MW Napęd wahadłowy FESTO-8005029
numer katalogowy: FESTO-8005029
kategoria: Napędy wahadłowe dla automatyzacji procesów
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0°od 2,1 lAmortyzacjaBrak tłumieniaATEX-Kategoria GazII 2GATEX-Kategoria PyłII 2DCiśnienie robocze5,6 - 8,4 barCiśnienie zasilania dla sprężynyod 5,6 barEx-Ochrona przeciwwybuchowa GazEx h IIC T6...T3 Gb XEx-Ochrona przeciwwybuchowa PyłEx h IIIC T85°C...T200°C Db XEx-Temperatura otoczenia-50°C <= Ta <= +60°CKąt obrotuod 92 degKierunek zamykaniaZamykanie w prawoKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaMechanizm jarzmowy, dwustronnego działaniaMateriał obudowyStop aluminiumMateriał pokrywyStop aluminiumMateriał śrubStal wysokostopowaMateriał uszczelnieńFPM, NBR, PURMateriał wałkaStal wysokostopowaMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Moment obr. od sprężyny powrotnej przy kącie obrotu 0°od 35 NmMoment obr. od sprężyny powrotnej przy kącie obrotu 50°od 26 NmMoment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0°od 53 NmMoment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 50°od 26 NmMoment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90°od 35 NmMoment od sprężyny powrotnej przy 90°od 53 NmNominalne ciśnienie roboczeod 5,6 barNumer materiału dla wałka1,4305Pozycja zabudowyDowolnaPrzyłącza pneumatyczneG1/8Przyłącze wałkaT17Przyłącze zaworu odpowiada normieVDI/VDE 3845 (NAMUR)Rysunek otworowania kołnierzaF05, F07Safety Integrity Level (SIL)Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Produkt może być stosowany w SRP/CS do SIL 2 High DemandSiła sprężyny4Sygnalizacja położeniaBezTemperatura otoczenia-20 - 80 °CTryb pracyJednostronnego działaniaUwaga dotycząca materiałówZgodne z RoHSUwaga odnośnie zakresu ustawienia pozycji końcowejJedna wybrana pozycja końcowa jest regulowanaUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 4500 gWałek łączący, głębokośćod 19,3 mmWielkość napędu wykonawczego53Znak CE (patrz deklaracja zgodności)Wg dyrektywy EU-Ochrona Ex - (ATEX)Znormalizowane przyłącze do zaworuISO 5211Pliki do pobrania:Karta Produktu
- Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0°od 2,1 lAmortyzacjaBrak tłumieniaATEX-Kategoria GazII 2GATEX-Kategoria PyłII 2DCiśnienie robocze5,6 - 8,4 barCiśnienie zasilania dla sprężynyod 5,6 barEx-Ochrona przeciwwybuchowa GazEx h IIC T6...T3 Gb XEx-Ochrona przeciwwybuchowa PyłEx h IIIC T85°C...T200°C Db XEx-Temperatura otoczenia-50°C <= Ta <= +60°CKąt obrotuod 92 degKierunek zamykaniaZamykanie w prawoKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaMechanizm jarzmowy, dwustronnego działaniaMateriał obudowyStop aluminiumMateriał pokrywyStop aluminiumMateriał śrubStal wysokostopowaMateriał uszczelnieńFPM, NBR, PURMateriał wałkaStal wysokostopowaMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Moment obr. od sprężyny powrotnej przy kącie obrotu 0°od 35 NmPliki do pobrania:Karta Produktu
-
-
