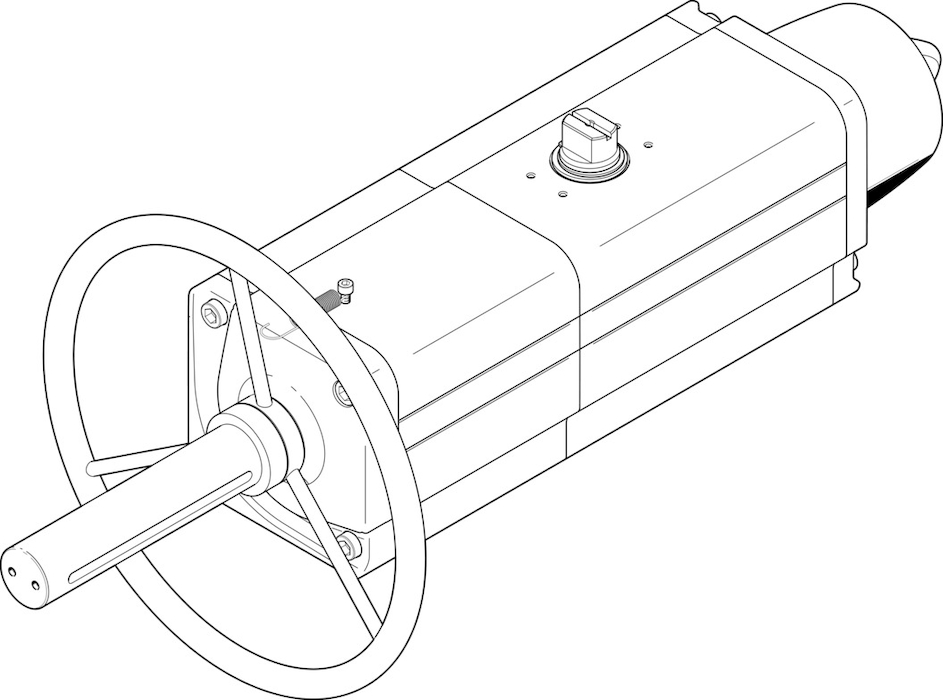

Wielkość napędu zaworu
0480
Układ otworów w kołnierzu
F10
Głębokość połączenia wałka
od 38.5 MM
Przyłącze zgodne z normą do zaworu procesowego
ISO 5211
Sposób działania
Jednostronnego działania
Konstrukcja
Mechanizm dźwigniowy
Kierunek zamykania
zamykanie z prawej strony
Przyłacze zaworu zgodne z normą
VDI/VDE 3845 (NAMUR)
Safety Integrity Level (SIL)
do SIL 2 High Demand mode
Ciśnienie robocze/MPA
od 0.56 do 0.84 MPA
Ciśnienie robocze/BAR
od 5.6 do 8.4 BAR
Nominalne ciśnienie robocze/MPA
od 0.56 MPA
Nominalne ciśnienie robocze/BAR
od 5.6 BAR
Znak CE (patrz deklaracja zgodności)
zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Znak UKCA (patrz deklaracja zgodności)
wg przepisów UK EX
Jednostka certyfikująca
TÜV Nord 212170801
ATEX-Kategoria: gaz
II 2G
ATEX-Kategoria: pył
II 2D
Rodzaj zabezpieczenia przed zapłonem dla gazu
Ex h IIC T6...T3 Gb X
Ex-Rodzaj ochrony przed zapłonem pyłów
Ex h IIIC T85°C...T200°C Db X
Ochrona przeciwwybuchowa Ex— temperatura otoczenia
-50°C <= Ta <= +60°C
Medium robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującego
Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Zgodność z LABS
VDMA24364-B1/B2-L
Temperatura otoczenia
od -20 do 80 GC
Moment obrotowy dla znamionowego ciśnienia roboczego i kącie obrotu 0°
od 480 NM
Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90°
od 320 NM
Moment obrotowy od sprężyny powrotnej przy kącie obrotu 0°
od 320 NM
Moment od sprężyny powrotnej przy kącie obrotu 90°
od 480 NM
Zużycie powietrza przy 0,6 MPa (6 bar, 87 psi) na cykl 0°-znamionowy kąt obrotu-0°
od 19.6 L
Przyłącze pneumatyczne
G1/4
Informacja o materiałach
Zgodność z dyrektywą RoHS
Materiał pokrywy
Stop aluminium do przeróbki plastycznej
Materiał obudowy
Stop aluminium do przeróbki plastycznej
Materiał śrub
Stal wysokostopowa
Materiał wałka
Stal wysokostopowa
