- VMPA14-M1H-MS-G1/8-PI Elektrozawór

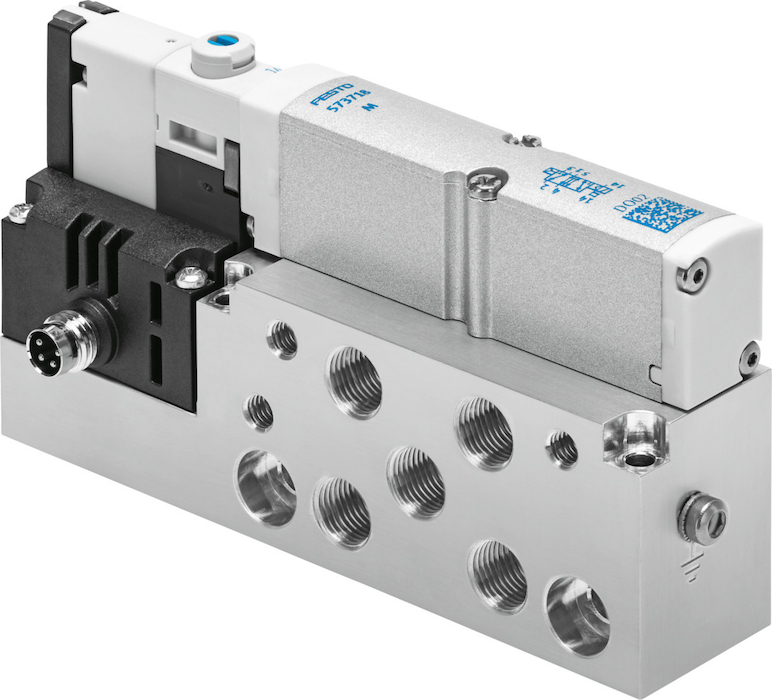

VMPA14-M1H-MS-G1/8-PI Elektrozawór FESTO-8023554
numer katalogowy: FESTO-8023554
kategoria: Uniwersalne zawory rozdzielające
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_8023554_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_8023554_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_8023554_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_8023554_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie pilota3 - 8 barCiśnienie pilota Mpa0,3 - 0,8 MPaCiśnienie robocze3 - 8 barCiśnienie robocze MPa0,3 - 0,8 MPaCzas przełączania przy włączaniuod 10 msCzas przełączania przy wyłączaniuod 30 msDopuszczalne wahania napięcia+/- 25 %Dopuszczeniec CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 monostabilnyKierunek przepływuRewersyjnyKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaZawór tłokowyMaks. częstotliwość przełączaniaod 2 HzMaks. dodatni impuls testowy przy sygnale logicznym 0od 400 µsMaks. moment dokręcający, montaż zaworuod 0,65 NmMaks. ujemny impuls testowy przy sygnale logicznym 1od 200 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńNBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalny550 - 670 l/minNormalny przepływ nominalny z QS-8550 - 670 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Odpowiedni do podciśnieniaTakPomocnicze ręczne uruchamianieZ blokadą, Przez przyciśnięciePozycja zabudowyDowolnaPrzekryciePositive overlapPrzyłącze elektryczneM8x1, 4-pin, Wtyczka, Wg EN 60947-5-2Przyłącze pneumatyczne 1G1/8Przyłącze pneumatyczne 2G1/8Przyłącze pneumatyczne 3G1/8Przyłącze pneumatyczne 4G1/8Przyłącze pneumatyczne 5G1/8Rodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna mechanicznaSposób montażuPrzy pomocy otworów przelotowychSposób uruchomieniaElektrycznyStopień ochronyZgodnie z IEC 60529, IP65Temperatura medium-5 - 50 °CTemperatura otoczenia-5 - 50 °CTemperatura przechowywania-20 - 40 °CUwaga dotycząca materiałówZgodne z RoHSUwaga dotycząca standardowego przepływu nominalnegoMPA-S: 550 l/min, MPA-L: 670 l/minUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 255 gWielkość zaworuod 14 mmWyświetlanie stanu sygnałuTakWzględna wilgotność powietrzamaks. 90 % przy 40 °CZasilanie pneum. pilotówWewnętrzneZnak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMVPliki do pobrania:Karta Produktu
- Ciśnienie pilota3 - 8 barCiśnienie pilota Mpa0,3 - 0,8 MPaCiśnienie robocze3 - 8 barCiśnienie robocze MPa0,3 - 0,8 MPaCzas przełączania przy włączaniuod 10 msCzas przełączania przy wyłączaniuod 30 msDopuszczalne wahania napięcia+/- 25 %Dopuszczeniec CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 monostabilnyKierunek przepływuRewersyjnyKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaZawór tłokowyMaks. częstotliwość przełączaniaod 2 HzMaks. dodatni impuls testowy przy sygnale logicznym 0od 400 µsMaks. moment dokręcający, montaż zaworuod 0,65 NmMaks. ujemny impuls testowy przy sygnale logicznym 1od 200 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńNBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Pliki do pobrania:Karta Produktu
-
-
