VMPA14-M1H-DS-G1/8-PI Elektrozawór FESTO-8023557

numer katalogowy: FESTO-8023557
kategoria: Uniwersalne zawory rozdzielające
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Funkcja zaworu
    2x2/2 zamknięty monostabilny
    Wielkość zaworu
    14  MM
    Stopień ochrony
    IP65
    Ciśnienie robocze/MPA
    od 0.3 do 0.8  MPA
    Ciśnienie robocze/BAR
    od 3 do 8  BAR
    Konstrukcja
    Zawór tłoczkowo-suwakowy
    Sposób powrotu
    sprężyna mechaniczna
    Funkcja odpowietrzenia
    z możliwością dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    z blokadą
    Rodzaj sterowania
    sterowanie pilotem
    Przyłącze zasilania powietrzem pilotów
    wew.
    Kierunek przepływu
    jednokierunkowy

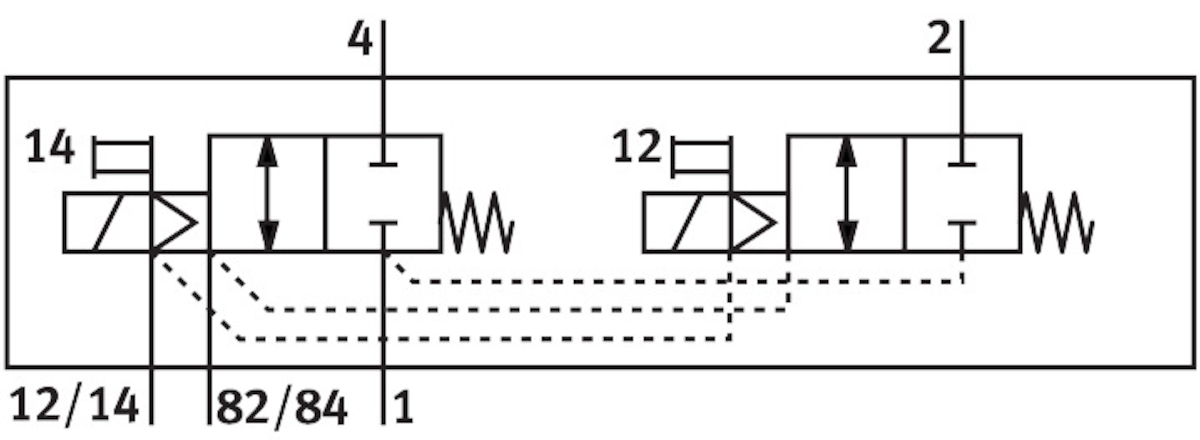

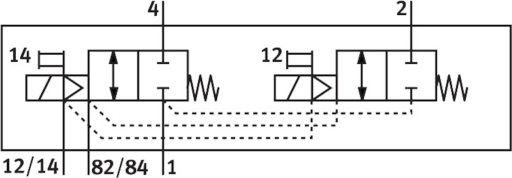

    Symbol
    00992877
    Pokrycie
    przekrycie dodatnie
    Wskaźnik stanu sygnału
    tak
    Czas wyłączania
    od 25  MS
    Czas włączania
    od 10  MS
    Maks. moment dokręcenia, mocowanie zaworu
    od 0.65  NM
    Przyłącze pneumatyczne 4
    G1/8
    Pozycja montażu
    dowolny
    Certyfikacja
    c UL us - Recognized (OL)
    Znak CE (patrz deklaracja zgodności)
    Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
    Znak UKCA (patrz deklaracja zgodności)
    wg przepisów UK dot. EMV
    Maks. dodatni impuls testowy przy sygnale 0
    od 400  MIS
    Maks. ujemny impuls testowy na 1 sygnale
    od 200  MIS
    Dopuszczalne wahania napięcia
    +/- 25%
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Odporność na drgania
    Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
    Klasa odporności korozyjnej wg normy Festo
    1 - niskie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -5 do 50  GC
    Temperatura otoczenia
    od -5 do 50  GC
    Waga produktu
    od 255  G
    Przyłącze elektryczne
    4-pin
    Typ mocowania
    Przy pomocy otworów przelotowych
    Przyłącze pneumatyczne 1
    G1/8
    Przyłącze pneumatyczne 2
    G1/8
    Przyłącze pneumatyczne 3
    G1/8
    Przyłącze pneumatyczne 5
    G1/8
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    NBR
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
