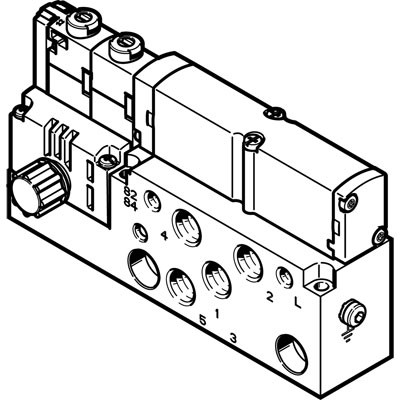

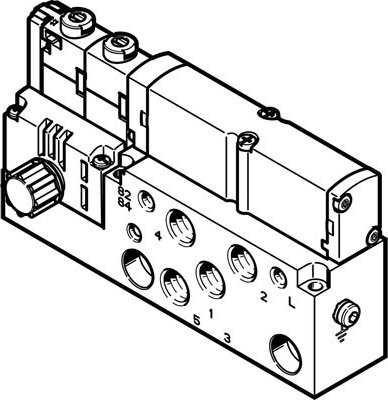

- VMPA14-M1H-DS-S-G1/8-PI Elektrozawór
VMPA14-M1H-DS-S-G1/8-PI Elektrozawór FESTO-8023574
numer katalogowy: FESTO-8023574
kategoria: Uniwersalne zawory rozdzielające
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie pilota3 - 8 barCiśnienie pilota Mpa0,3 - 0,8 MPaCiśnienie robocze-0,9 - 8 barCiśnienie robocze MPa-0,09 - 0,8 MPaCzas przełączania przy włączaniuod 10 msCzas przełączania przy wyłączaniuod 25 msDopuszczalne wahania napięcia+/- 25 %Dopuszczeniec CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu2 zawory 2/2 normalnie zamknięte, monostabilneKierunek przepływuRewersyjnyKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 400 µsMaks. moment dokręcający, montaż zaworuod 0,65 NmMaks. ujemny impuls testowy przy sygnale logicznym 1od 200 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńNBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 510 l/minNormalny przepływ nominalny z QS-8od 510 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Odpowiedni do podciśnieniaTakPomocnicze ręczne uruchamianieZ blokadą, Przez przyciśnięciePozycja zabudowyDowolnaPrzekryciePositive overlapPrzyłącze elektryczneM8x1, 4-pin, Wg EN 60947-5-2, WtyczkaPrzyłącze odpowietrzenia pilotów 82/84M5Przyłącze pneumatyczne 1G1/8Przyłącze pneumatyczne 2G1/8Przyłącze pneumatyczne 3G1/8Przyłącze pneumatyczne 4G1/8Przyłącze pneumatyczne 5G1/8Przyłącze zasilania pilotów 12/14M5Rodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna mechanicznaSposób montażuPrzy pomocy otworów przelotowychSposób uruchomieniaElektrycznyStopień ochronyIP65, Zgodnie z IEC 60529Temperatura medium-5 - 50 °CTemperatura otoczenia-5 - 50 °CTemperatura przechowywania-20 - 40 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 255 gWielkość zaworuod 14 mmWyświetlanie stanu sygnałuTakWzględna wilgotność powietrzamaks. 90 % przy 40 °CZasilanie pneum. pilotówZewnętrzneZnak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMVPliki do pobrania:Karta Produktu
- Ciśnienie pilota3 - 8 barCiśnienie pilota Mpa0,3 - 0,8 MPaCiśnienie robocze-0,9 - 8 barCiśnienie robocze MPa-0,09 - 0,8 MPaCzas przełączania przy włączaniuod 10 msCzas przełączania przy wyłączaniuod 25 msDopuszczalne wahania napięcia+/- 25 %Dopuszczeniec CSA us (OL), c UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu2 zawory 2/2 normalnie zamknięte, monostabilneKierunek przepływuRewersyjnyKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 400 µsMaks. moment dokręcający, montaż zaworuod 0,65 NmMaks. ujemny impuls testowy przy sygnale logicznym 1od 200 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńNBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 510 l/minPliki do pobrania:Karta Produktu
-
-
