VSVA-B-T32H-AZ-A1-1T1L Elektrozawór FESTO-8033063

numer katalogowy: FESTO-8033063
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Funkcja zaworu
    2x3/2 otwarty/zamknięty monostabilny
    Stopień ochrony
    IP65
    Ciśnienie robocze/MPA
    od 0.3 do 1  MPA
    Ciśnienie robocze/BAR
    od 3 do 10  BAR
    Konstrukcja
    Zawór tłoczkowo-suwakowy
    Funkcja odpowietrzenia
    z możliwością dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    zakryte
    Rodzaj sterowania
    sterowanie pilotem
    Przyłącze zasilania powietrzem pilotów
    zewn.
    Kierunek przepływu
    jednokierunkowy

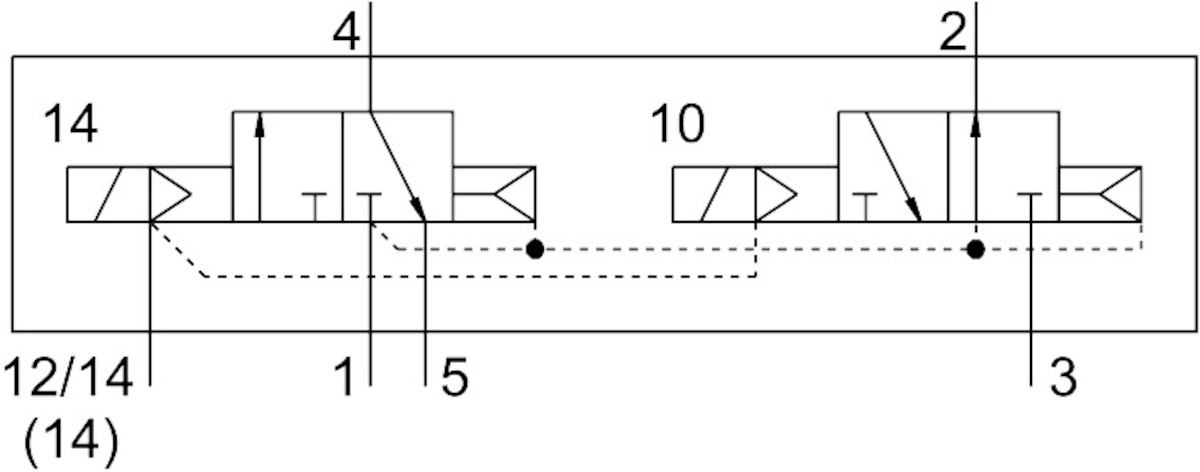

    Symbol
    00995207
    Pokrycie
    przekrycie dodatnie
    Wskaźnik stanu sygnału
    LED
    Przepływ zaworu
    1250  L2
    Przepływ zaworu na pojedynczej płycie przyłączeniowej
    od 1100  L2
    Przepływ zaworu, zabudowanego na bloku pneumatycznym
    od 900  L2
    Czas wyłączania
    od 38  MS
    Czas włączania
    od 20  MS
    Czas pracy ciągłej
    100%
    Znamionowe napięcie robocze DC
    od 24  V
    Przyłącze pneumatyczne 4
    Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-2
    Pozycja montażu
    dowolny
    Certyfikacja
    c UL us - Recognized (OL)
    Maks. dodatni impuls testowy przy sygnale 0
    od 1500  MIS
    Maks. ujemny impuls testowy na 1 sygnale
    od 1200  MIS
    Parametry cewki
    24 V DC: 1,3 W
    Dopuszczalne wahania napięcia
    +/- 10 %
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Odporność na drgania
    Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
    Klasa odporności korozyjnej wg normy Festo
    0 - Brak obciążenia korozyjnego
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Medium sterujące (dla pilotów)
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Temperatura otoczenia
    od -5 do 50  GC
    Waga produktu
    od 335  G
    Przyłącze elektryczne
    Plug-in
    Typ mocowania
    na płycie przyłączeniowej
    Przyłącze pneumatyczne 1
    Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-2
    Przyłącze pneumatyczne 2
    Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-2
    Przyłącze pneumatyczne 3
    Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-2
    Przyłącze pneumatyczne 5
    Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-2
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    FPM
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
    Materiał śrub
    Stal, ocynkowana
