- EMCA-EC-67-S-1TM-CO Zintegrowany napęd

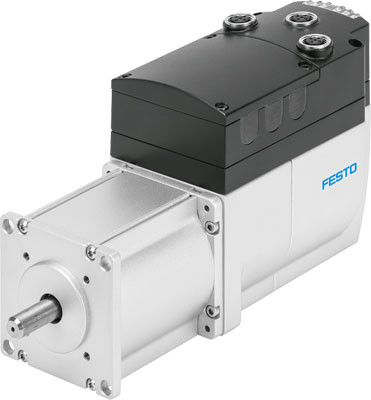

EMCA-EC-67-S-1TM-CO Zintegrowany napęd FESTO-8034240
numer katalogowy: FESTO-8034240
kategoria: Silniki z zintegrowanym sterownikiem
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_8034240_PIC_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_8034240_PIC_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- CertyfikatTÜV 01/205/5514.00/16, UL E331130Charakterystyka logicznych wyjść cyfrowychBez izolacji galwanicznej, Możliwość rozbudowy konfiguracjiCharakterystyka wejścia cyfrowegoZgodnie z IEC 61131-2Charakterystyka wejść logicznychPołączone galwanicznie z potencjałem logicznymCzas pracy enkodera bezwzględnegoBez zewnętrznej baterii: 3 - 7 dni, Z zewnętrzną baterią: 6 miesięcyCzujnik położenia wirnikaEnkoder absolutny, wieloobrotowyDopuszczalne obciążenie osiowe wałkaod 60 NDopuszczalne obciążenie promieniowe wałkaod 100 NDopuszczalne wahania napięcia+/- 20 %DopuszczenieRCM Mark, c UL us - Recognized (OL)Ethernet, obsługiwane protokołyTCP/IPFunkcja bezpieczeństwaBezpieczne wyłączenie momentu (STO)Funkcje zabezpieczająceI²t monitoring, Kontrola odchyłki położenia, Programowe ograniczenie zakresu ruchu, Detekcja braku zasilania, Monitoring prądu, Monitoring temperaturyInterfejs do parametryzacjiEthernetKlasa odporności na korozję CRC1 – Niska odporność na korozjęLiczba logicznych wejść cyfrowychod 2Liczba logicznych wyjść cyfrowych 24V DCod 2Maks. dodatni impuls testowy przy sygnale logicznym 0od 10000 µsMaks. liczba obrotówod 3500 1/minMaks. liczba pozycji pozycjonowaniaod 64Maks. prąd logicznych wyjść cyfrowychod 100 mAMaks. ujemny impuls testowy przy sygnale logicznym 1od 600 µsMasowy moment bezwładności wirnikaod 0,175 kgcm2Moc znaminowa silnikaod 120 WMoment znamionowyod 0,37 NmNapięcie nominalne DCod 24 VObwód logiczny wejśćPNPObwód logiczny, wyjściaPNPOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Odstęp testu sprawdzającegood 20 aPerformance Level (PL)Bezpieczne wyłączenie momentu (STO)/Kategoria 3, Poziom zapewnienia bezpieczeństwa dPFD (Probability of Failure on Demand)od 1,86E-05Pokrycie diagnostyczneod 90 %Prawdopodobieństwo uszkodzenia na godzinę w [1/h].od 1E-09Prąd nominalnyod 6,9 APrąd szczytowyod 10,2 APrędkość znamionowaod 3100 1/minProfil komunikacjiCiA402, FHPPProtokółCANopenRezystor hamowania, zewnętrznyod 6 OhmRozdzielczość czujnika położenia wirnikaod 12 BitSafety Integrity Level (SIL)Bezpieczne wyłączanie momentu (STO) / SIL 2SFF Składnik współczynnika częstości uszkodzeń urządzenia> 90 % %Sposób montażuZamocowanie na stałe, Przy pomocy otworów przelotowychStopień ochronyIP54Szczytowa moc silnikaod 158 WSzczytowy moment obrotowyod 0,85 NmTemperatura otoczenia0 - 50 °CTemperatura przechowywania-25 - 70 °CTolerancja defektu sprzętu1Tryb pracy sterownikaRegulator położenia P, Sterowanie stopniem mocy PWM MOSFET, Regulator kaskadowy z:, Regulator prędkości PI, Regulator prądu PIUwaga dotycząca materiałówZawierają substancje PWIS, Zgodne z RoHSUwaga odnośnie temperatury otoczeniaPowyżej temperatury otoczenia wynoszącej 20° C musi być zachowana redukcja mocy o 1,75% na ° CWaga produktuod 1925 gWyświetlaczLEDWzględna wilgotność powietrza0 - 95 %, Bez kondensacjiZakres roboczy wejść logicznychod 24 VZasada pomiaru czujnika położenia wirnikaMagnetycznyZnak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMV, Wg dyrektywy maszynowej EUZnak KCKC-EMVPliki do pobrania:Karta Produktu
- CertyfikatTÜV 01/205/5514.00/16, UL E331130Charakterystyka logicznych wyjść cyfrowychBez izolacji galwanicznej, Możliwość rozbudowy konfiguracjiCharakterystyka wejścia cyfrowegoZgodnie z IEC 61131-2Charakterystyka wejść logicznychPołączone galwanicznie z potencjałem logicznymCzas pracy enkodera bezwzględnegoBez zewnętrznej baterii: 3 - 7 dni, Z zewnętrzną baterią: 6 miesięcyCzujnik położenia wirnikaEnkoder absolutny, wieloobrotowyDopuszczalne obciążenie osiowe wałkaod 60 NDopuszczalne obciążenie promieniowe wałkaod 100 NDopuszczalne wahania napięcia+/- 20 %DopuszczenieRCM Mark, c UL us - Recognized (OL)Ethernet, obsługiwane protokołyTCP/IPFunkcja bezpieczeństwaBezpieczne wyłączenie momentu (STO)Funkcje zabezpieczająceI²t monitoring, Kontrola odchyłki położenia, Programowe ograniczenie zakresu ruchu, Detekcja braku zasilania, Monitoring prądu, Monitoring temperaturyInterfejs do parametryzacjiEthernetKlasa odporności na korozję CRC1 – Niska odporność na korozjęLiczba logicznych wejść cyfrowychod 2Liczba logicznych wyjść cyfrowych 24V DCod 2Maks. dodatni impuls testowy przy sygnale logicznym 0od 10000 µsMaks. liczba obrotówod 3500 1/minMaks. liczba pozycji pozycjonowaniaod 64Pliki do pobrania:Karta Produktu
-
-
