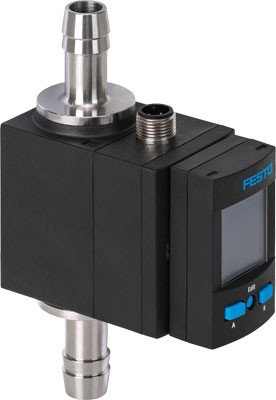

Name: SFAW-32-S13-E-PNLK-PNVBA-M12 Czujnik przepływu
SKU: FESTO-8036879
Availability: OutOfStock

Tu jesteś:

Pneumat
FESTO
Czujniki
Czujniki przepływu
Czujniki przepływu SFAW
SFAW-32-S13-E-PNLK-PNVBA-M12 Czujnik przepływu

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Charakterystyka dla wartości końcowej przepływu

od 32 l/min

Charakterystyka dla wartości początkowej przepływu

od 0 l/min

Ciśnienie robocze

0 - 12 bar

Dokładność temperatury w ± °C

od 2 °C

Dokładność wartości przepływu

±2% FS dla przepływu <= 50% FS, ±3% wartości mierzonej dla przepływu >= 50% FS

Dopuszczenie

c UL us - Listed (OL), RCM Mark

Funkcja elementu przełączającego

NZ lub NO, przełączny

Funkcja przełączania

Komparator okienkowy, Komparator wartości progowej, Dowolnie programowalny

IO-Link, function classes

Teach channel, Diagnostyka, Binärer Daten Kanal (BDC), Process Data Variable (PDV), Identyfikacja

IO-Link, minimalny czas cyklu

5 ms

IO-Link, obsługa trybu SIO

Tak

IO-Link, process data content IN

1 bit BDC (monitoring objętości), 14 bit PDV (wartość mierzonego przepływu), 2 bit BDC (monitoring przepływu)

IO-Link, process data width IN

3 Byte

IO-Link, process data width OUT

0 Byte

IO-Link, profil

Smart sensor profile

IO-Link, protokół

Device V 1.1

IO-Link, Service data contents IN

Mierzona wartość objętości, 32-bitowa

IO-Link, tryb komunikacji

COM2 (38,4 kBaud)

IO-Link, typ portu

A

IO-Link, wymagana pamięć danych

od 500 Byte

Jednostka(i), które można wyświetlać

cft/min, l, l/h, l/min, m3, °C, °F, US gal, US gal/min, cft

Kierunek przepływu

Jednokierunkowy, P1 -> P2

Klasa odporności na korozję CRC

3 – Wysoka odporność na korozję

Maks. długość kabla

30 m, 20 m przy pracy w trybie IO-Link

Maks. prąd wyjściowy

od 100 mA

Maks. rezystancja obciąż., prąd wyjściowy

od 500 Ohm

Margines współczynnika temperaturowego ± %FS/K

typ. ±0,05%FS/K

Materiał obudowy

Wzmocnione PA

Materiały w kontakcie z mediami

EPDM (perox.), ETFE, Wzmocniony PA6T/6I, Stal szlachetna

Medium robocze

Media płynne, ciecze obojętne, Woda

Metoda pomiarowa

Temperatura: PT1000, Przepływ: Vortex

Mierzona wielkość

Przepływ, Temperatura

Min. rezystancja obciąż., napięcie wyjściowe

od 15 kOhm

Powtarzalność wartości natężenia przepływu

< ±0,5% FS dla przepływu <= 50% FS, < ±1 % o.m.v. dla przepływu >= 50 %FS

Pozycja zabudowy

Dowolna

Protokół

IO-Link

Przyłącze dla cieczy

Złącze z końcówką nasadkową 13 mm

Przyłącze elektryczne

Kodowanie-A, M12x1, 5-pin, Wtyczka prosta

Stopień ochrony

IP65

Temperatura medium

0 - 90 °C

Temperatura nominalna

od 23 °C

Temperatura otoczenia

0 - 50 °C

Uwaga do ciśnienia roboczego

Maks. 12 bar przy 40°C, Maks. 6 bar przy 100℃

Uwaga dotycząca materiałów

Zgodne z RoHS

Uwagi odnośnie medium roboczego

Musi być zapewnione, że medium robocze jest kompatybilne z materiałami, z którymi jest w kontakcie.

Waga produktu

od 300 g

Wyjście analogowe

0 - 10 V, 4 - 20 mA, 1 - 5 V

Wyjście dwustanowe

2 x PNP lub 2 x NPN przełączalne

Zabezpieczenie przed odwrotną polaryzacją

Dla wszystkich przyłączy elektrycznych

Zabezpieczenie przed przeciążeniem

Dostępne

Zabezpieczenie przed zwarciem

Tak

Zakres napięcia roboczego DC

18 - 30 V

Zakres pomiarowy przepływu, wartość końcowa

od 32 l/min

Zakres pomiarowy przepływu, wartość początkowa

od 1,8 l/min

Znak CE (patrz deklaracja zgodności)

Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS

Znak KC

KC-EMV
