- SFAW-100-CS520-E-PNLK-PNVBA-M12 Czujnik przepływu

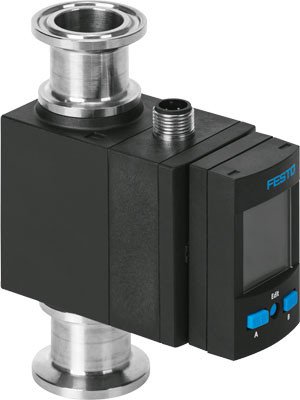

SFAW-100-CS520-E-PNLK-PNVBA-M12 Czujnik przepływu FESTO-8036885
numer katalogowy: FESTO-8036885
kategoria: Czujniki przepływu
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka dla wartości końcowej przepływuod 100 l/minCharakterystyka dla wartości początkowej przepływuod 0 l/minCiśnienie robocze0 - 12 barDokładność temperatury w ± °Cod 2 °CDokładność wartości przepływu±2% FS dla przepływu <= 50% FS, ±3% wartości mierzonej dla przepływu >= 50% FSDopuszczenieRCM Mark, c UL us - Listed (OL)Funkcja elementu przełączającegoNZ lub NO, przełącznyFunkcja przełączaniaKomparator wartości progowej, Dowolnie programowalny, Komparator okienkowyIO-Link, function classesTeach channel, Diagnostyka, Binärer Daten Kanal (BDC), Process Data Variable (PDV), IdentyfikacjaIO-Link, minimalny czas cyklu5 msIO-Link, obsługa trybu SIOTakIO-Link, process data content IN1 bit BDC (monitoring objętości), 14 bit PDV (wartość mierzonego przepływu), 2 bit BDC (monitoring przepływu)IO-Link, process data width IN3 ByteIO-Link, process data width OUT0 ByteIO-Link, profilSmart sensor profileIO-Link, protokółDevice V 1.1IO-Link, Service data contents INMierzona wartość objętości, 32-bitowaIO-Link, tryb komunikacjiCOM2 (38,4 kBaud)IO-Link, typ portuAIO-Link, wymagana pamięć danychod 500 ByteJednostka(i), które można wyświetlaćUS gal, US gal/min, cft, cft/min, l, l/h, l/min, m3, °C, °FKierunek przepływuP1 -> P2, JednokierunkowyKlasa odporności na korozję CRC3 – Wysoka odporność na korozjęMaks. długość kabla20 m przy pracy w trybie IO-Link, 30 mMaks. prąd wyjściowyod 100 mAMaks. rezystancja obciąż., prąd wyjściowyod 500 OhmMargines współczynnika temperaturowego ± %FS/Ktyp. ±0,05%FS/KMateriał obudowyWzmocnione PAMateriały w kontakcie z mediamiEPDM (perox.), ETFE, Wzmocniony PA6T/6I, Stal szlachetnaMedium roboczeMedia płynne, ciecze obojętne, WodaMetoda pomiarowaTemperatura: PT1000, Przepływ: VortexMierzona wielkośćPrzepływ, TemperaturaMin. rezystancja obciąż., napięcie wyjścioweod 15 kOhmPowtarzalność wartości natężenia przepływu< ±0,5% FS dla przepływu <= 50% FS, < ±1 % o.m.v. dla przepływu >= 50 %FSPozycja zabudowyDowolnaProtokółIO-LinkPrzyłącze dla cieczyPrzyłącze zaciskowe DIN 32676 DN20Przyłącze elektryczneWtyczka prosta, 5-pin, Kodowanie-A, M12x1Stopień ochronyIP65Temperatura medium0 - 90 °CTemperatura nominalnaod 23 °CTemperatura otoczenia0 - 50 °CUwaga do ciśnienia roboczegoMaks. 12 bar przy 40°C, Maks. 6 bar przy 100℃Uwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMusi być zapewnione, że medium robocze jest kompatybilne z materiałami, z którymi jest w kontakcie.Waga produktuod 280 gWyjście analogowe0 - 10 V, 4 - 20 mA, 1 - 5 VWyjście dwustanowe2 x PNP lub 2 x NPN przełączalneZabezpieczenie przed odwrotną polaryzacjąDla wszystkich przyłączy elektrycznychZabezpieczenie przed przeciążeniemDostępneZabezpieczenie przed zwarciemTakZakres napięcia roboczego DC18 - 30 VZakres pomiarowy przepływu, wartość końcowaod 100 l/minZakres pomiarowy przepływu, wartość początkowaod 5 l/minZnak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHSZnak KCKC-EMVPliki do pobrania:Karta Produktu
- Charakterystyka dla wartości końcowej przepływuod 100 l/minCharakterystyka dla wartości początkowej przepływuod 0 l/minCiśnienie robocze0 - 12 barDokładność temperatury w ± °Cod 2 °CDokładność wartości przepływu±2% FS dla przepływu <= 50% FS, ±3% wartości mierzonej dla przepływu >= 50% FSDopuszczenieRCM Mark, c UL us - Listed (OL)Funkcja elementu przełączającegoNZ lub NO, przełącznyFunkcja przełączaniaKomparator wartości progowej, Dowolnie programowalny, Komparator okienkowyIO-Link, function classesTeach channel, Diagnostyka, Binärer Daten Kanal (BDC), Process Data Variable (PDV), IdentyfikacjaIO-Link, minimalny czas cyklu5 msIO-Link, obsługa trybu SIOTakIO-Link, process data content IN1 bit BDC (monitoring objętości), 14 bit PDV (wartość mierzonego przepływu), 2 bit BDC (monitoring przepływu)IO-Link, process data width IN3 ByteIO-Link, process data width OUT0 ByteIO-Link, profilSmart sensor profileIO-Link, protokółDevice V 1.1IO-Link, Service data contents INMierzona wartość objętości, 32-bitowaIO-Link, tryb komunikacjiCOM2 (38,4 kBaud)IO-Link, typ portuAIO-Link, wymagana pamięć danychod 500 BytePliki do pobrania:Karta Produktu
-
-
