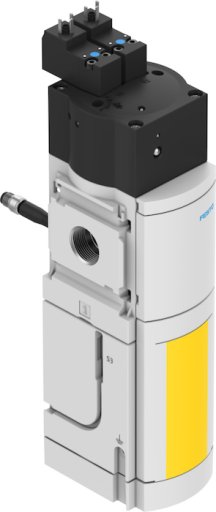

MS6-SV-1/2-D-10V24-2M8 Zawór wolnego startu/szybkiego odpowietrzenia FESTO-8038489

numer katalogowy: FESTO-8038489
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Konstrukcja
    Tłoczkowo-gniazdowa
    Pokrycie
    pokrycie ujemne
    Seria
    MS
    Uwaga dotycząca dynamicznego wymuszania stanu
    Częstotliwość przełączania min. 1/miesiąc
    Parametry cewki
    24 V DC: 1,8 W
    Przyłącze elektryczne wyłącznika zbliżeniowego
    2x kabel z wtyczką
    Sposób uruchamiania
    elektrycznie
    Przyłącze zasilania powietrzem pilotów
    wew.
    Sposób uszczelnienia
    miękki
    Funkcja odpowietrzenia
    bez dławienia
    Zasada działania czujnika położenia
    Zasada działania tłoka magnetycznego
    Spełnia normę
    DIN EN ISO 13849-1
    Pomocnicze sterowanie ręczne
    brak
    Sposób powrotu
    sprężyna mechaniczna
    Rodzaj sterowania
    sterowanie pilotem
    Symbol
    00995704
    Funkcja zaworu
    3/2 zamknięty monostabilny
    Ciśnienie robocze/MPA
    od 0.35 do 1  MPA
    Ciśnienie robocze/BAR
    od 3.5 do 10  BAR
    Wartość C
    od 19.3  LSB
    Wartość b
    od 0.21
    Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)
    od 4300  L2
    Przepływ normalny na odpowietrzeniu 0,6->0 MPa (6->0 bar, 87->0 psi)
    od 9000  L2
    Maks. częstotliwość przełączania
    0.5  HZ
    Czas wyłączania
    od 40  MS
    Czas włączania
    od 130  MS
    Czas pracy ciągłej
    100%
    Wskaźnik stanu sygnału
    LED
    Znamionowe napięcie robocze DC
    od 24  V
    Dopuszczalne wahania napięcia
    +10% / -15%
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    2 - średnie obciążenie korozyjne
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Stopień ochrony
    IP65
    Temperatura medium
    od -10 do 50  GC
    Temperatura otoczenia
    od -10 do 50  GC
    Temperatura przechowywania
    od -10 do 50  GC
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
    Odporność na drgania
    Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
    Certyfikacja
    RCM Mark
    Znak KC
    KC-EMV
    Znak CE (patrz deklaracja zgodności)
    Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
    Znak UKCA (patrz deklaracja zgodności)
    wg przepisów UK dot. EMV
    Typ mocowania
    opcjonalnie:
    Pozycja montażu
    dowolny
    Waga produktu
    od 1900  G
    Przyłącze pneumatyczne 1
    G1/2
    Przyłącze pneumatyczne 2
    G1/2
    Przyłącze pneumatyczne 3
    G1
    Przyłącze elektryczne
    2-pin
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
    Materiał uszczelnień
    NBR
    Materiał tłoczyska
    Nierdzewna stal stopowa
    Pliki do pobrania:
    Karta Produktu
