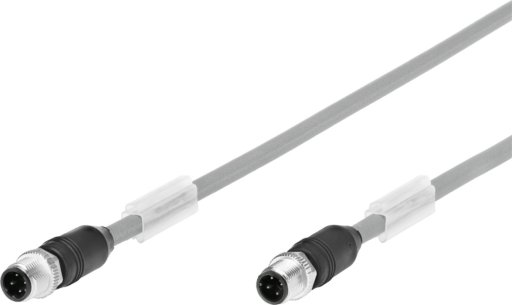

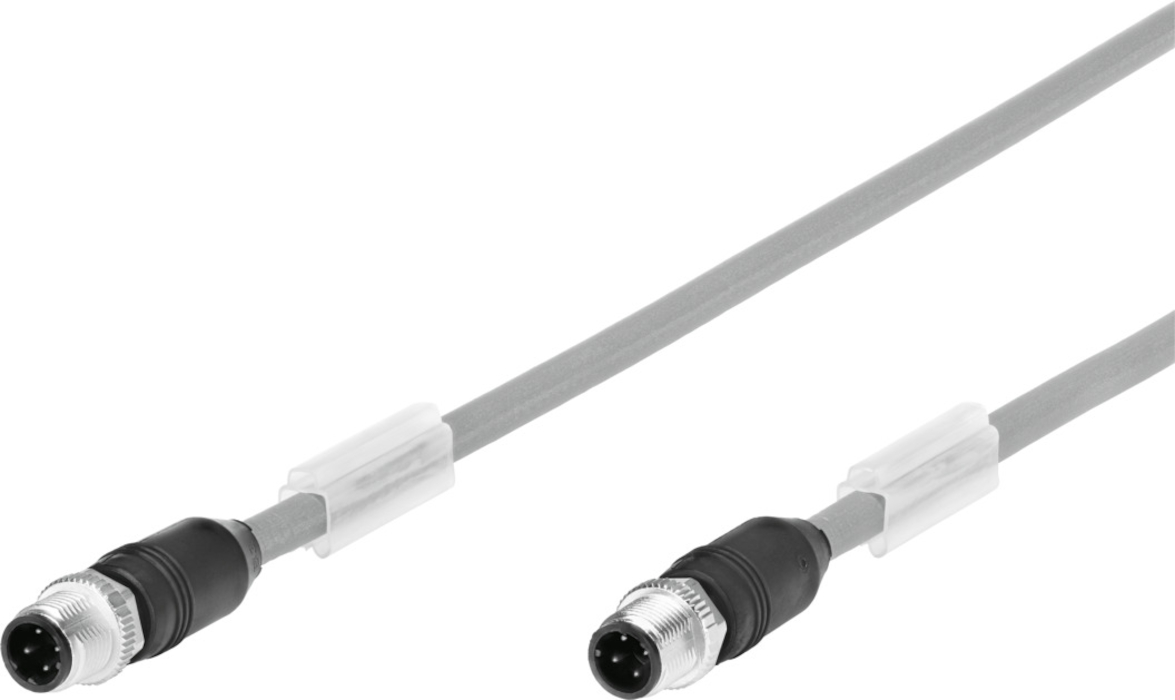

NEBC-D12G4-ES-3-S-D12G4-ET Kabel łączący FESTO-8040448

numer katalogowy: FESTO-8040448
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Przyłącze elektryczne 1, wyprowadzenie kabla
    proste
    Przyłącze elektryczne 1, technika przyłączeniowa
    M12x1, kodowanie D wg EN 61076-2-101
    Przyłącze elektryczne 1, liczba pinów/żył
    od 4
    Przyłącze elektryczne 1, rodzaj przyłącza
    Wtyczka
    Przyłącze elektryczne 2, użyte piny/żyły
    od 4
    Przyłącze elektryczne 2, rodzaj mocowania
    Ryglowanie śrubą z sześciokątem rozm. 13, z radełkowaniem wzdłużnym
    Przyłącze elektryczne 2, schemat przyłączy
    00995612
    Przyłącze elektryczne 1, użyte piny/żyły
    od 4
    Przyłącze elektryczne 1, rodzaj mocowania
    Ryglowanie śrubą z sześciokątem rozm. 13, z radełkowaniem wzdłużnym
    Przyłącze elektryczne 1, układ połączeń
    00995612
    Przyłącze elektryczne 2, funkcja
    Strona sterowania
    Przyłącze elektryczne 2, konstrukcja
    okrągły
    Przyłącze elektryczne 2, rodzaj przyłącza
    Wtyczka
    Przyłącze elektryczne 2, wyprowadzenie kabla
    proste
    Przyłącze elektryczne 2, technika przyłączeniowa
    M12x1, kodowanie D wg EN 61076-2-101
    Przyłącze elektryczne 2, liczba pinów/żył
    od 4
    Właściwości transmisji
    Zgodność z kategorią 5, EN 50173, klasa D
    Warunki testowania kabla
    Wytrzymałość zmęczeniowa na zginanie przy zmiennym obciążeniu: wg normy Festo
    Promień gięcia, kabel zainstalowany na stałe
    od 40  MM
    Promień gięcia, ruchome ułożenie kabla
    od 100  MM
    Średnica kabla
    od 6.7  MM
    Tolerancja średnicy kabla
    ± 0,3 mm
    Cechy szczególne
    odporny na oleje
    Zakres napięcia roboczego DC
    do 30  V
    Dopuszczalne obciążenie prądowe przy 40°C
    od 4  A
    Odporność na napięcie udarowe
    od 0.8  KV
    Ekranowanie
    tak
    Długość kabla
    od 3  M
    Temperatura przechowywania
    od -25 do 80  GC
    Właściwości kabla
    Możliwość stosowania w prowadnicach kabli
    Budowa kabla
    4 x 0,34 mm²
    Stopień ochrony
    IP65
    Temperatura otoczenia
    od -25 do 80  GC
    Temperatura otoczenia w przypadku kabla ruchomego
    od -20 do 60  GC
    Znak CE (patrz deklaracja zgodności)
    zgodnie z dyrektywą UE RoHS
    Znak UKCA (patrz deklaracja zgodności)
    wg przepisów UK RoHS
    Zgodność z LABS
    VDMA24364-B2-L
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Stopień zanieczyszczenia
    3
    Klasa odporności korozyjnej wg normy Festo
    1 - niskie obciążenie korozyjne
    Materiał osłony kabla
    TPE-U(PUR)
    Kolor powłoki kabla
    zielony
    Materiał obudowy
    TPE-U(PUR)
    Kolor obudowy
    czarny
    Materiał śruby ryglującej
    Cynkowy odlew kokilowy, niklowany
    Materiał styków
    Mosiądz
    Materiał powłoki izolacyjnej
    PE
