- VUVS-LK20-M32C-AD-G18-1C1-S Elektrozawór

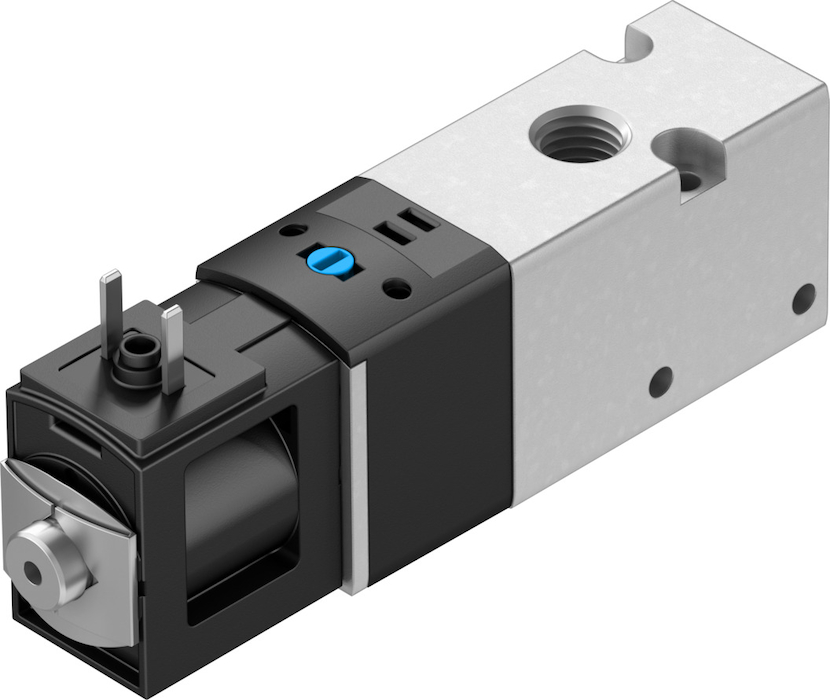

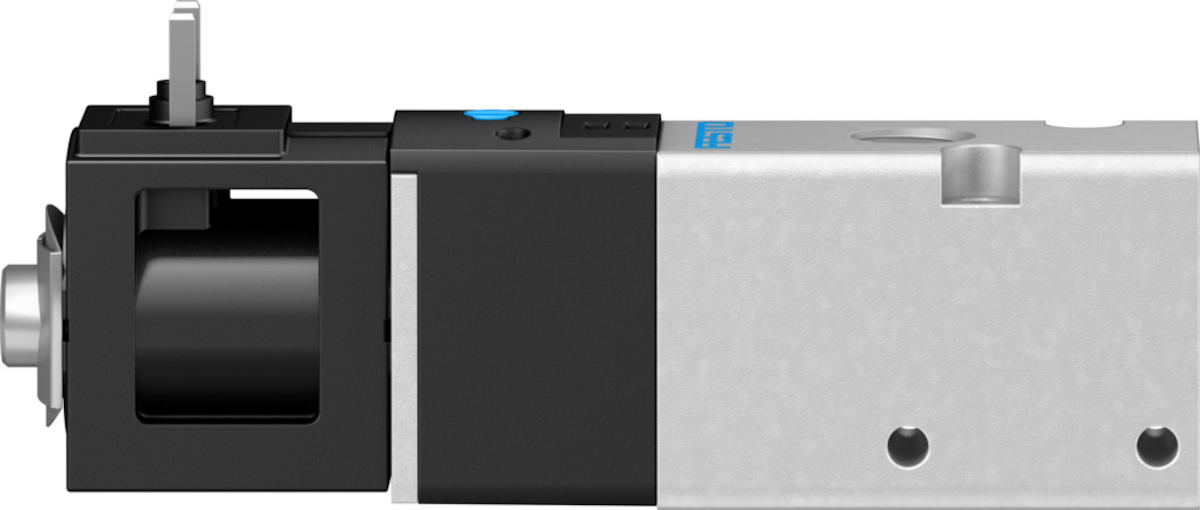

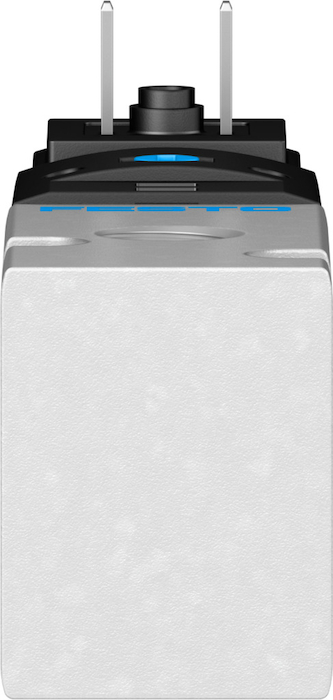

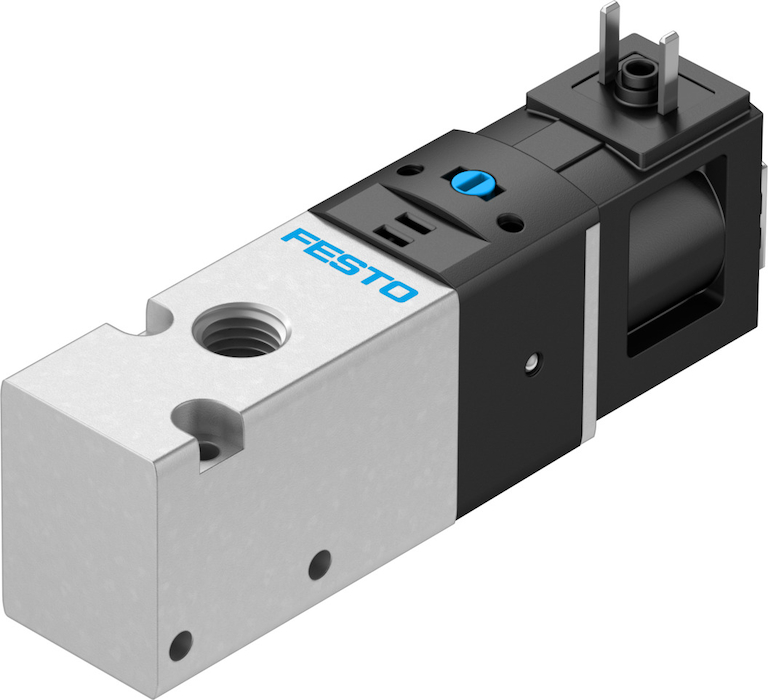

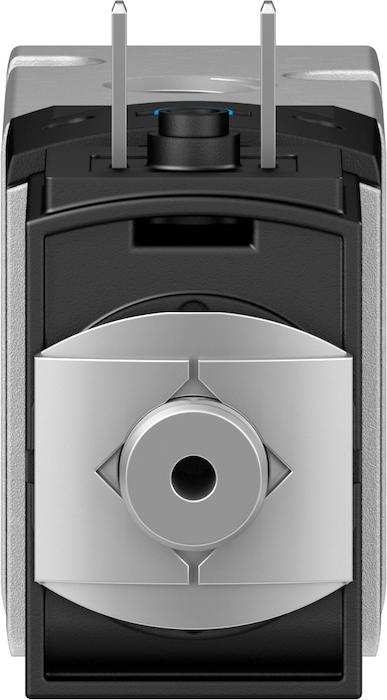

VUVS-LK20-M32C-AD-G18-1C1-S Elektrozawór FESTO-8043213
numer katalogowy: FESTO-8043213
kategoria: Uniwersalne zawory rozdzielające
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki24 V DC: 2,4 WCiśnienie robocze1,5 - 8 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 16 msCzas przełączania przy wyłączaniuod 20 msDopuszczalne wahania napięcia+/- 10 %Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu3/2 zamknięty, monostabilnyKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 2700 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 1100 µsMateriał obudowyStop aluminiumMateriał tłoczka suwakowegoStop aluminiumMateriał uszczelnieńHNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 550 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianiePrzez przyciśnięcie, Z blokadąPozycja zabudowyDowolnaPrzekryciePositive overlapPrzyłącze elektryczneSchemat podłączenia typu C wg EN175301-803, Wg EN 175301-803Przyłącze otworu wentylacjiNieprzewodowePrzyłącze pneumatyczne 1G1/8Przyłącze pneumatyczne 2G1/8Przyłącze pneumatyczne 3G1/8Rodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna pneumatycznaSposób montażuPrzy pomocy otworów przelotowych, Do wyboru:, Na płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyZ gniazdem wtykowym, Zgodnie z IEC 60529, IP65Temperatura medium-5 - 50 °CTemperatura otoczenia-5 - 50 °CUwaga dotycząca materiałówZawierają substancje PWIS, Zgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 120 gWartość-bod 0,38Wartość-Cod 2,66 l/sbarWielkość nominalnaod 5,2 mmWielkość zaworuod 21 mmZasilanie pneum. pilotówWewnętrznePliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: 2,4 WCiśnienie robocze1,5 - 8 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 16 msCzas przełączania przy wyłączaniuod 20 msDopuszczalne wahania napięcia+/- 10 %Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu3/2 zamknięty, monostabilnyKierunek przepływuJednokierunkowyKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 2700 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 1100 µsMateriał obudowyStop aluminiumMateriał tłoczka suwakowegoStop aluminiumMateriał uszczelnieńHNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 550 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Pliki do pobrania:Karta Produktu
-
-
