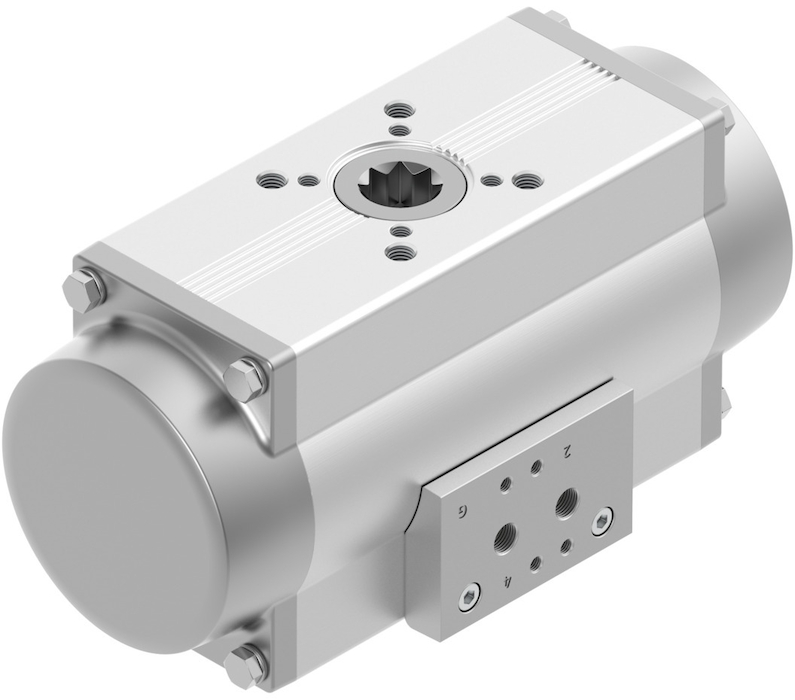

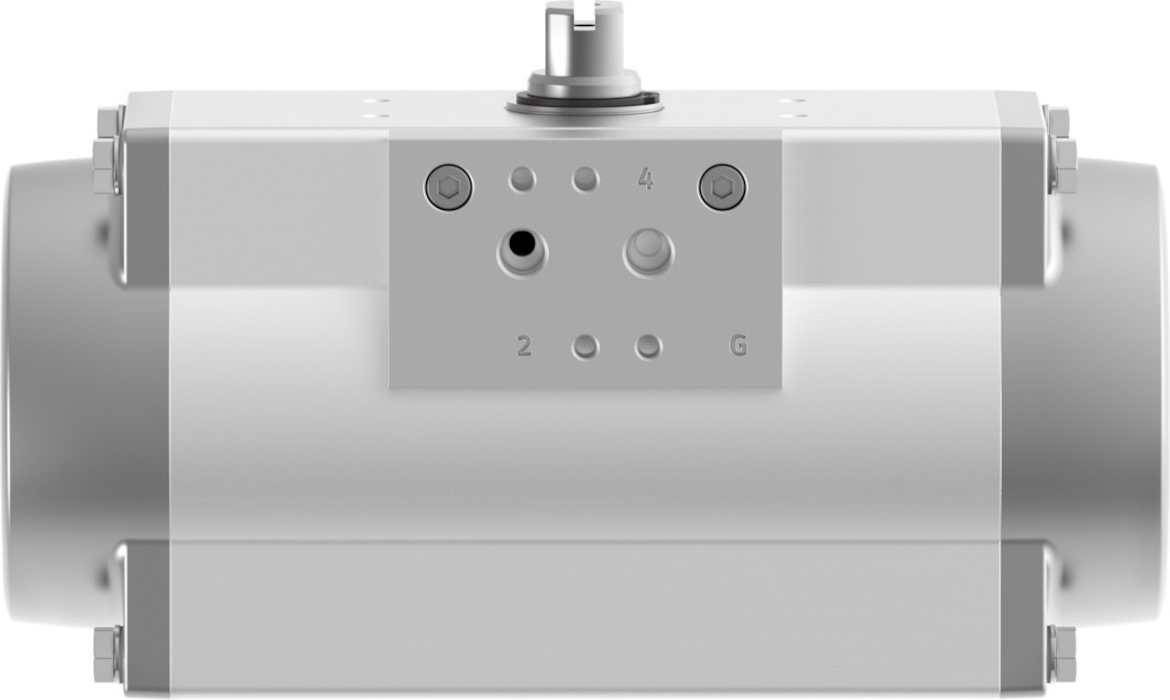

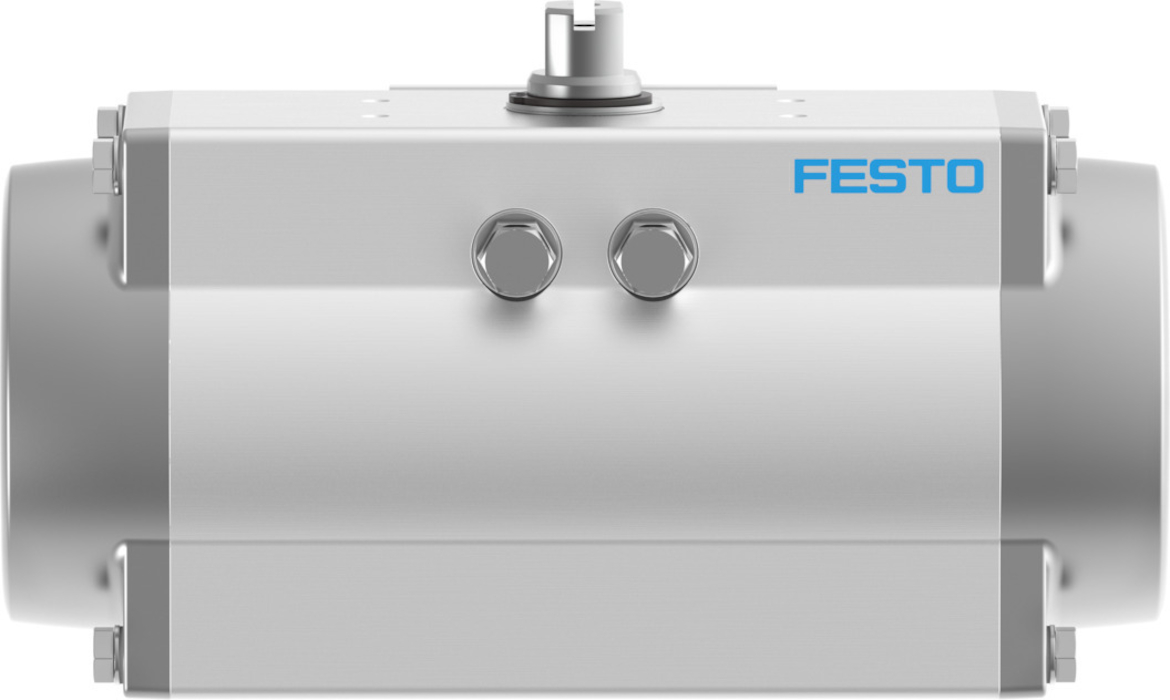

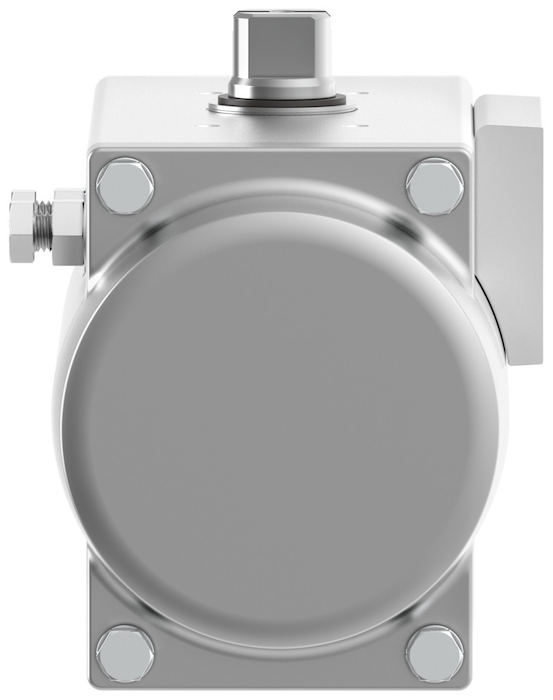

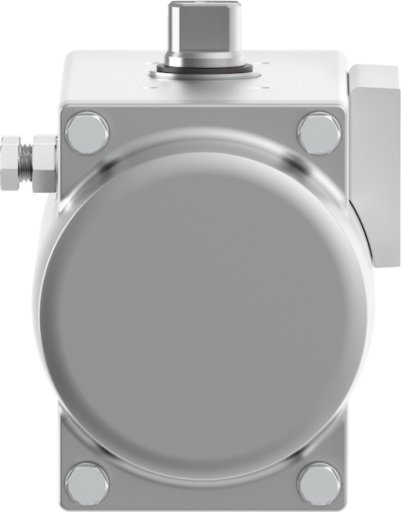

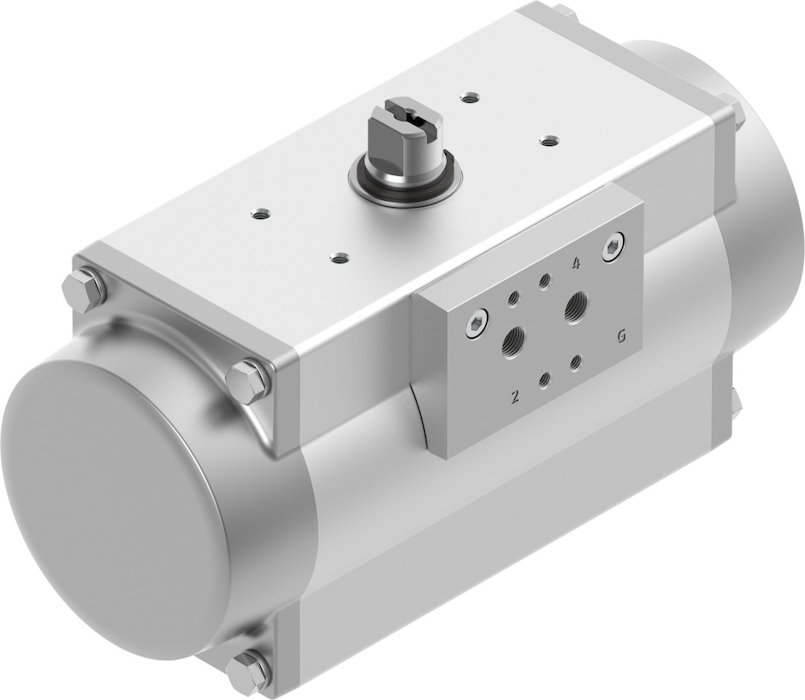

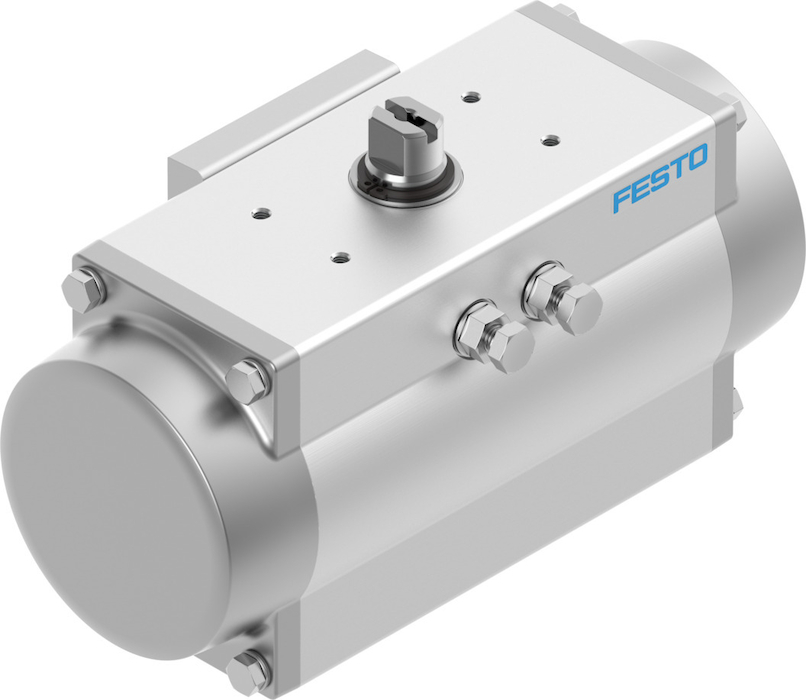

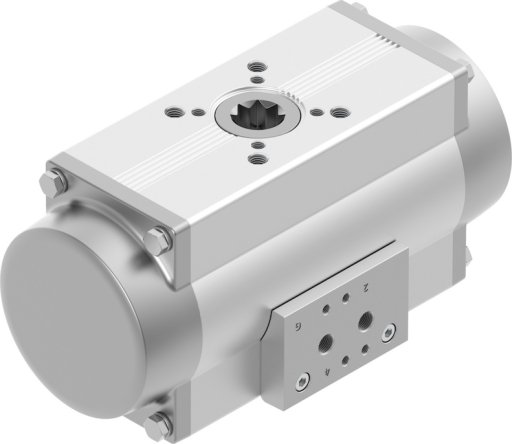

Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0°
od 3,1 l
Certyfikat
DNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19
Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL)
do SIL 1 High Demand mode, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Up to SIL 3 in redundant architecture
Ciśnienie robocze
2 - 8 bar
Ciśnienie robocze MPa
0,2 - 0,8 MPa
Component suitable for safety functions
Safety device
End-position adjusting range at nominal swivel angle
-5 - 5 deg
Ex-Ochrona przeciwwybuchowa Gaz
Ex h IIC T4 Gb X
Ex-Ochrona przeciwwybuchowa Pył
Ex h IIIC T105°C Db X
Ex-Temperatura otoczenia
-20°C <= Ta <= +80°C
Funkcja bezpieczeństwa
Pilot valve in switching position Spring reset
Kierunek zamykania
Zamykanie w prawo
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Klasyfikacja morska
patrz certyfikat
Konstrukcja
Zębatka/Zębnik
Materiał krzywki
Odlew ze stali szlachetnej
Materiał obudowy
Stop aluminium, anodowany
Materiał płyty przyłączeniowej
Stop aluminium, anodowany
Materiał pokrywy
Odlew aluminiowy, pokrycie ochronne
Materiał sprężyny
Stal sprężynowa
Materiał śrub
Stal wysokostopowa, nierdzewna
Materiał tłoka
Aluminium-odlew ciśnieniowy
Materiał wałka
Stal, niklowana
Mean Time to Failure dangerous (MTTFd)
1126 years
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Moment obr. od sprężyny powrotnej przy kącie obrotu 0°
od 29,6 Nm
Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0°
od 60,3 Nm
Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90°
od 31,5 Nm
Moment od sprężyny powrotnej przy 90°
od 58,4 Nm
Nominal operating pressure
od 0,6 MPa
Nominal operating pressure (psi)
od 87 psi
Nominalne ciśnienie robocze
od 6 bar
Operating pressure
29 - 116 psi
PFD (Probability of Failure on Demand)
od 0,00078
Podłączenie dla pozycjonera i czujnika położenia zgodne z normą
VDI/VDE 3845 Wielkość AA 1
Prawdopodobieństwo uszkodzenia na godzinę w [1/h].
od 1,01E-07
Przyłącza pneumatyczne
G1/8
Przyłącze zaworu odpowiada normie
VDI/VDE 3845 (NAMUR)
Regulacja położenia końcowego przy 0°
-5 - 5 deg
Rysunek otworowania kołnierza
F0507
Safety Integrity Level (SIL)
Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, do SIL 1 High Demand mode, Up to SIL 3 in redundant architecture
Temperatura otoczenia
-20 - 80 °C
Temperatura przechowywania
-20 - 60 °C
Tryb pracy
Jednostronnego działania
Uwaga dotycząca materiałów
Zgodne z RoHS
Uwaga o momencie obrotowym
Roboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła.
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy), Ciśnieniowy punkt rosy 10°C poniżej temp. otoczenia/temp. medium
Wałek łączący, głębokość
od 19 mm
Wielkość napędu wykonawczego
80
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-Ochrona Ex - (ATEX)
Znormalizowane przyłącze do zaworu
ISO 5211
