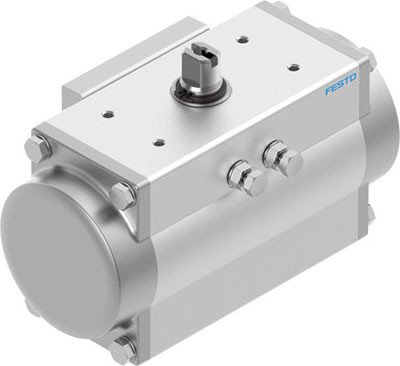

Wielkość napędu zaworu
40
Układ otworów w kołnierzu
F04
Zakres regulacji pozycji końcowej przy 0°
od -5 do 5 DEG
Zakres regulacji pozycji końcowej przy znamionowym kącie obrotu
od -5 do 5 DEG
Głębokość połączenia wałka
od 12 MM
Przyłącze zgodne z normą do zaworu procesowego
ISO 5211
Sposób działania
Jednostronnego działania
Konstrukcja
Zębatka/zębnik
Kierunek zamykania
zamykanie z prawej strony
Przyłacze zaworu zgodne z normą
VDI/VDE 3845 (NAMUR)
Punkt podłączenia ustawnika i czujnika położenia jest zgodny z normą
VDI/VDE 3845 wielkość AA 1
Typ urządzenia wg VDMA 66413
Podzespół zabezpieczający
Funkcja bezpieczeństwa
Funkcja bezpieczeństwa polega na tym, że po wyłączeniu sprężonego powietrza i odpowietrzeniu komory sprężynowej siłownik przełącza się w zdefiniowane bezpieczne położenie przełączające. Ten ruch przełączający jest realizowany przez siłę pakietu sprężyn.
Safety Integrity Level (SIL)
do SIL 2 Low Demand mode
Certyfikat dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL)
Produkt nadaje się do zastosowań SRP/CS do SIL 2 Low Demand
Ciśnienie robocze/MPA
od 0.2 do 0.8 MPA
Ciśnienie robocze/BAR
od 2 do 8 BAR
Ciśnienie robocze/PSI
od 29 do 116 PSI
Nominalne ciśnienie robocze/MPA
od 0.6 MPA
Nominalne ciśnienie robocze/BAR
od 6 BAR
Nominalne ciśnienie robocze/PSI
od 87 PSI
Klasyfikacja morska
patrz certyfikat
Znak CE (patrz deklaracja zgodności)
zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Znak UKCA (patrz deklaracja zgodności)
wg przepisów UK EX
Certyfikacja w zakresie ochrony przeciwwybuchowej Ex poza UE
EPL Db (GB)
Jednostka certyfikująca
DNV TAP00001CE
ATEX-Kategoria: gaz
II 2G
ATEX-Kategoria: pył
II 2D
Rodzaj zabezpieczenia przed zapłonem dla gazu
Ex h IIC T4 Gb X
Ex-Rodzaj ochrony przed zapłonem pyłów
Ex h IIIC T105°C Db X
Ochrona przeciwwybuchowa Ex— temperatura otoczenia
-20°C <= Ta <= +80°C
Medium robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującego
Punkt rosy min. 10°C poniżej temperatury otoczenia i medium
Zgodność z LABS
VDMA24364-B1/B2-L
Temperatura przechowywania
od -20 do 60 GC
Temperatura otoczenia
od -20 do 80 GC
Moment obrotowy dla znamionowego ciśnienia roboczego i kącie obrotu 0°
od 28 NM
Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90°
od 14.5 NM
Informacja o momencie obrotowym
Roboczy moment obrotowy napędu nie może być wyższy niż podany w normie ISO 5211 maksymalny dopuszczalny moment obrotowy, w odniesieniu do wielkości kołnierza mocującego i sprzęgła.
Moment obrotowy od sprężyny powrotnej przy kącie obrotu 0°
od 13.8 NM
Moment od sprężyny powrotnej przy kącie obrotu 90°
od 27.2 NM
Prawdopodobieństwo uszkodzenia na godzinę (PFH, Probability of Failure per Hour)
0.000000101
Zużycie powietrza przy 0,6 MPa (6 bar, 87 psi) na cykl 0°-znamionowy kąt obrotu-0°
od 1.5 L
Przyłącze pneumatyczne
G1/8
Informacja o materiałach
Zgodność z dyrektywą RoHS
Materiał płyty przyłączeniowej
Stop aluminium, anodowany
Materiał pokrywy
Aluminiowy odlew ciśnieniowy, powlekany
Materiał sprężyny
Stal sprężynowa
Materiał obudowy
Stop aluminium, anodowany
Materiał tłoka
Aluminiowy odlew ciśnieniowy
Materiał łożyska
Polioksymetylen
Materiał krzywki
Nierdzewna stal stopowa
Materiał śrub
Stal wysokostopowa nierdzewna
Materiał wałka
Stal, niklowana
