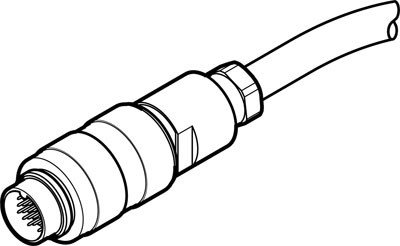

NEBS-SM16G24-K-10-N-LE24 Kabel łączący FESTO-8048654

numer katalogowy: FESTO-8048654
kategoria: Kable przyłączeniowe dla czujników
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Budowa kabla
    25x0,14
    Charakterystyka kabla
    Standard
    Długość kabla
    od 10  m
    Kolor powłoki kabla
    Szary
    Końce żył
    Cut off bluntly
    Materiał izolacji
    PVC
    Materiał obudowy
    PA
    Materiał powłoki kabla
    PVC
    Materiał styków elektrycznych
    Mosiądz pozłacany
    Materiał zamka śrubowego
    Niklowany mosiądz
    Nominalny przekrój przewodu
    od 0,14  mm2
    Obciążalność prądowa przy 40°C
    od 1  A
    Odporność na piki napięcia
    od 0,5  kV
    Oznaczenie kabla
    Bez uchwytu tabliczki opisowej
    Podłączenie elektryczne 1, funkcja
    Field device side
    Podłączenie elektryczne 1, konstrukcja
    Okrągły
    Podłączenie elektryczne 1, liczba pinów/żył
    od 24
    Podłączenie elektryczne 1, sposób montażu
    Screw lock
    Podłączenie elektryczne 1, technologia podłączenia
    M16x0,75
    Podłączenie elektryczne 1, typ podłączenia
    Wtyczka
    Podłączenie elektryczne 1, wyprowadzenie kabla
    Proste
    Podłączenie elektryczne 1, zajęta liczba pinów/żył
    od 24
    Podłączenie elektryczne 2, funkcja
    Controller side
    Podłączenie elektryczne 2, liczba pinów/żył
    od 25
    Podłączenie elektryczne 2, technologia podłączenia
    Wolny koniec
    Podłączenie elektryczne 2, typ podłączenia
    Kabel
    Podłączenie elektryczne 2, zajęta liczba pinów/żył
    od 24
    Promień gięcia, kabel zainstalowany elastycznie
    > 127,5 mm  mm
    Promień gięcia, kabel zainstalowany na stałe
    > 51 mm  mm
    Stopień ochrony
    IP67
    Stopień zanieczyszczenia
    1
    Średnica kabla
    od 8,5  mm
    Temperatura otoczenia
    -30 - 70  °C
    Temperatura otoczenia przy ruchomym ułożeniu kabla
    -5 - 70  °C
    Uwaga dotycząca materiałów
    Zgodne z RoHS
    W oparciu o normę
    EN 61076-2-106
    Waga produktu
    od 1490  g
    Zakres napięcia roboczego DC
    od 30  V
    Zgodność z normą
    DIN 47100
    Znak CE (patrz deklaracja zgodności)
    Zgodnie z dyrektywą EU RoHS
