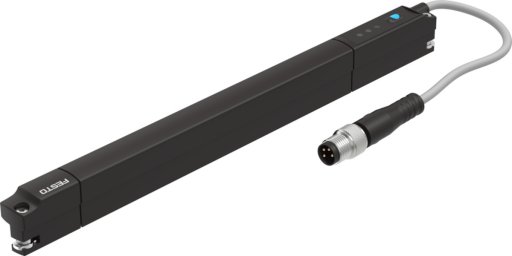

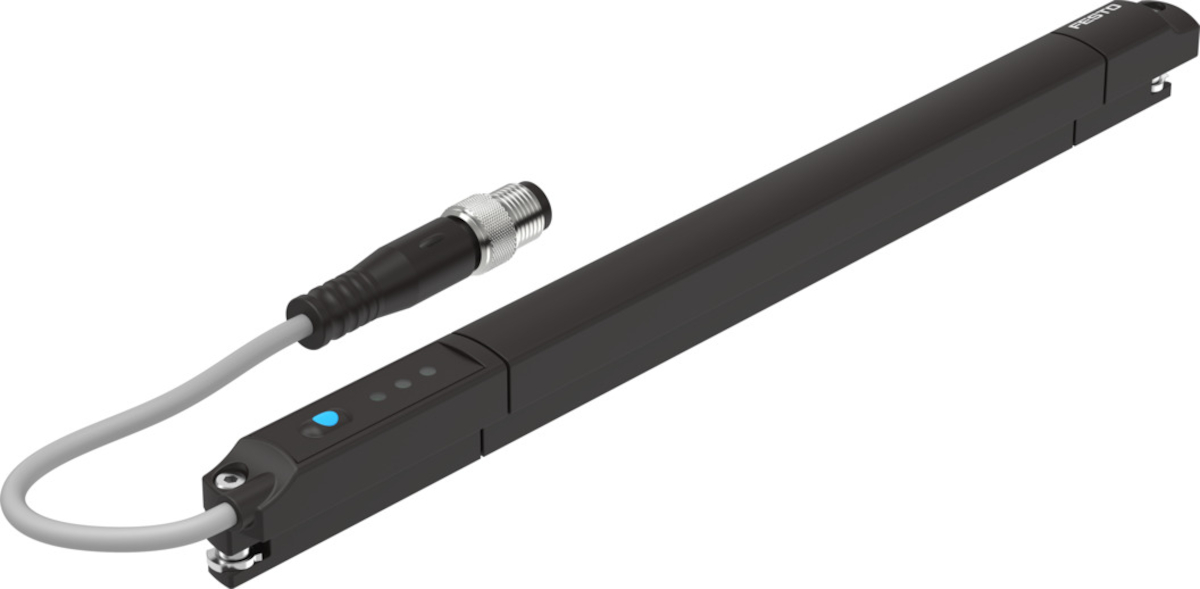

  6. SDAP-MHS-M160-1L-A-E-0.3-M8 Przetwornik położenia

SDAP-MHS-M160-1L-A-E-0.3-M8 Przetwornik położenia FESTO-8050122

numer katalogowy: FESTO-8050122
kategoria: Osprzęt dla Motion Terminala
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Certyfikacja
    RCM Mark
    Znak CE (patrz deklaracja zgodności)
    Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
    Zasada pomiaru
    Efekt Hall'a
    Zakres detekcji
    do 160000  MM
    Znak UKCA (patrz deklaracja zgodności)
    wg przepisów UK dot. EMV
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Wielkość pomiarowa
    Pozycja
    Temperatura otoczenia
    od -25 do 70  GC
    Typowy interwał próbkowania
    1  MS
    Maks. prędkość ruchu
    od 3  M/S
    Rozdzielczość przemieszczenia
    od 0.05  MM
    Wyjście analogowe
    4 - 20 mA
    Czułość
    0.1  Y14
    Typowy błąd liniowości
    ±0,25 mm
    Maks. rezystancja obciążeniowa wyjścia prądowego
    500  OHM
    Zabezpieczenie przeciwzwarciowe
    tak
    Odporność na przeciążenie
    występuje
    Zakres napięcia roboczego DC
    od 15 do 30  V
    Tętnienia resztkowe
    10 %
    Ochrona przed zmianą polaryzacji
    do wszystkich przyłączy elektrycznych
    Przyłącze elektryczne 1, rodzaj przyłącza
    Kabel z wtyczką
    Przyłącze elektryczne 1, technika przyłączeniowa
    M8x1 kodowanie A wg EN 61076-2-104
    Przyłącze elektryczne 1, liczba pinów/żył
    od 4
    Przyłącze elektryczne 1, rodzaj mocowania
    Blokowanie śrubą
    Przyłącze elektryczne 1, układ połączeń
    00991171
    Kierunek wyprowadzenia przyłącza
    wzdłuż
    Materiał styków
    Stop miedzi, pozłacany
    Warunki testowania kabla
    Wytrzymałość zmęczeniowa na zginanie przy zmiennym obciążeniu: wg normy Festo
    Długość kabla
    od 0.3  M
    Właściwości kabla
    Możliwość stosowania w prowadnicach kabli/robotach
    Kolor powłoki kabla
    szary
    Materiał osłony kabla
    TPE-U(PUR)
    Typ mocowania
    przykręcany
    Pozycja montażu
    dowolny
    Waga produktu
    od 35  G
    Materiał obudowy
    Mosiądz, niklowany
    Materiał nakrętki kołpakowej
    Mosiądz niklowany
    Materiał folii
    Poliester
    Wskaźnik gotowości do pracy
    Dioda LED zielona
    Wskaźnik stanu
    Dioda LED czerwona
    Temperatura otoczenia w przypadku kabla ruchomego
    od -20 do 70  GC
    Stopień ochrony
    IP65
    Zgodność z LABS
    VDMA24364-B2-L
