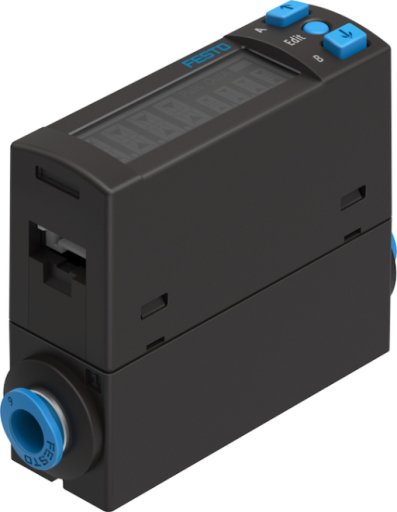

- SFAH-5U-Q6S-PNLK-PNVBA-L1 Czujnik przepływu
SFAH-5U-Q6S-PNLK-PNVBA-L1 Czujnik przepływu FESTO-8058467
numer katalogowy: FESTO-8058467
kategoria: Czujniki przepływu
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- CertyfikatUL E322346Charakterystyka dla wartości końcowej przepływuod 5 l/minCharakterystyka dla wartości początkowej przepływuod 0 l/minCiśnienie robocze-0,9 - 10 barDokładność wartości przepływu± (2% o.m.v. + 1% FS)DopuszczenieRCM Mark, c UL us - Listed (OL)Funkcja elementu przełączającegoNZ lub NO, przełącznyFunkcja przełączaniaAuto difference monitoring, Komparator wartości progowej, Komparator okienkowyIO-Link, function classesTeach channel, Binärer Daten Kanal (BDC), Process Data Variable (PDV), Diagnostyka, IdentyfikacjaIO-Link, minimalny czas cyklu4 msIO-Link, obsługa trybu SIOTakIO-Link, process data content IN1 bit BDC (monitoring objętości), 14 bit PDV (wartość mierzonego przepływu), 2 bit BDC (monitoring przepływu)IO-Link, process data width IN3 ByteIO-Link, profilSmart sensor profileIO-Link, protokółDevice V 1.1IO-Link, Service data contents INMierzona wartość objętości/masy, 32-bitowaIO-Link, tryb komunikacjiCOM2 (38,4 kBaud)IO-Link, typ portuAIO-Link, wymagana pamięć danych< 0,5 kB ByteJednostka(i), które można wyświetlaćg, g/min, l, l/h, l/min, scft, scft/h, scft/minKierunek przepływuJednokierunkowyKlasa ochronyIIIKlasa odporności na korozję CRC2 – Średnia odporność na korozjęMaks. prąd wyjściowyod 100 mAMaks. rezystancja obciąż., prąd wyjściowyod 500 OhmMargines powtarzalności w ± %FSod 0,8 %FSMargines współczynnika temperaturowego ± %FS/Ktyp. 0,15%FS/KMargines zależności ciśnienia w ± %FS/barod 1 %FS/b.Materiał obudowyWzmocnione PAMateriały w kontakcie z mediamiStal wysokostopowa, nierdzewna, NBR, Wzmocnione PA, Żywica epoksydowa, Silikon, Azotek krzemu, Stop aluminium, anodowanyMedium roboczeSprężone powietrze wg ISO8573-1:2010 [6:4:4], Azot, ArgonMetoda pomiarowaHeat TransferMierzona wielkośćPrzepływ masowy, Przepływ objętościowyMin. rezystancja obciąż., napięcie wyjścioweod 20 kOhmOpcje ustawieńIO-Link, Teach-In, Przy pomocy wyświetlacza i przyciskówPodłączenie elektryczne 1, liczba pinów/żyłod 4Podłączenie elektryczne 1, technologia podłączeniaUkład przyłączy L1JPodłączenie elektryczne 1, typ podłączeniaWtyczkaPowtarzalność, punkt zerowy w ± %FSod 0,2 %FSPozycja zabudowyDowolnaPrąd jałowy<= 25 mA mAProtokółIO-LinkPrzyłącza pneumatycznedla przewodu o średnicy zew. 6 mmPrzyłącze pneumatyczne, kierunek wylotuProsteSpadek ciśnienia< 5 mbar mbarSposób montażuPrzy pomocy osprzętuSposób pomiaruTermicznyStopień ochronyIP40Temperatura medium0 - 50 °CTemperatura nominalnaod 23 °CTemperatura otoczenia0 - 50 °CTyp wyświetlaczaPodświetlany-LCD, wielobarwnyUwaga dotycząca materiałówZgodne z RoHSWaga produktuod 60 gWyjście analogowe0 - 10 V, 4 - 20 mA, 1 - 5 VWyjście dwustanowe2 x PNP lub 2 x NPN przełączalneZabezpieczenieIO-Link, PIN-CodeZabezpieczenie przed odwrotną polaryzacjąDla wszystkich przyłączy elektrycznychZabezpieczenie przed przeciążeniemDostępneZabezpieczenie przed zwarciemTakZakres napięcia roboczego DC22 - 26 VZakres pomiarowy przepływu, wartość końcowaod 5 l/minZakres pomiarowy przepływu, wartość początkowaod 0,1 l/minZnak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą EU RoHS, Wg dyrektywy EU-EMVZnak KCKC-EMVPliki do pobrania:Karta Produktu
- CertyfikatUL E322346Charakterystyka dla wartości końcowej przepływuod 5 l/minCharakterystyka dla wartości początkowej przepływuod 0 l/minCiśnienie robocze-0,9 - 10 barDokładność wartości przepływu± (2% o.m.v. + 1% FS)DopuszczenieRCM Mark, c UL us - Listed (OL)Funkcja elementu przełączającegoNZ lub NO, przełącznyFunkcja przełączaniaAuto difference monitoring, Komparator wartości progowej, Komparator okienkowyIO-Link, function classesTeach channel, Binärer Daten Kanal (BDC), Process Data Variable (PDV), Diagnostyka, IdentyfikacjaIO-Link, minimalny czas cyklu4 msIO-Link, obsługa trybu SIOTakIO-Link, process data content IN1 bit BDC (monitoring objętości), 14 bit PDV (wartość mierzonego przepływu), 2 bit BDC (monitoring przepływu)IO-Link, process data width IN3 ByteIO-Link, profilSmart sensor profileIO-Link, protokółDevice V 1.1IO-Link, Service data contents INMierzona wartość objętości/masy, 32-bitowaIO-Link, tryb komunikacjiCOM2 (38,4 kBaud)IO-Link, typ portuAIO-Link, wymagana pamięć danych< 0,5 kB ByteJednostka(i), które można wyświetlaćg, g/min, l, l/h, l/min, scft, scft/h, scft/minPliki do pobrania:Karta Produktu
-
-
