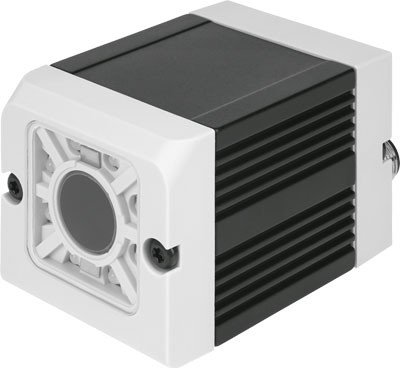

Name: SBSI-Q-AF-R3B-F6-NR Czujnik wizyjny
SKU: FESTO-8058726
Availability: OutOfStock

Tu jesteś:

Pneumat
FESTO
Systemy wizyjne
Czujniki wizyjne
Czujniki wizyjne SBSI
SBSI-Q-AF-R3B-F6-NR Czujnik wizyjny

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Długość fali

880 nm

Długość ogniskowej

od 6 mm

Dopuszczalne wahania napięcia

-25 % / +10 %

Dopuszczenie

RCM Mark, c UL us - Listed (OL)

Ethernet, obsługiwane protokoły

Ethernet/IP, FTP, PROFINET, SMB, TCP/IP

Ethernet, prędkość transmisji danych

100 Mbit/s

Funkcja detektorów/charakterystyka

Detekcja krawędzi, Pattern matching, Position tracking via contour, Contour matching, Kontrast, Jasność, Grey value threshold, BLOB, Suwmiarka (odległość między dwoma bokami)

Ilość wejść cyfrowych

od 2

Ilość wyjść cyfrowych

od 2

Informacje dotyczące Ethernet, technologia podłączenia

4-pin, M12, Gniazdo

Interfejs szeregowy, technologia podłączenia

5-pin, Wtyczka, M12

Interfejs szeregowy, typ

RS 232 / RS 422

Liczba klatek (pełny obraz)

od 50 fps

Liczba możliwych do wyboru wejść/wyjść cyfrowych

od 4

Maks. liczba programów testowych/jobs

od 255

Maks. pobór prądu

od 550 mA

Maks. prąd wyjściowy

od 50 mA

Materiał obudowy

Stop aluminium, anodowany

Materiał pokrywy

ABS-wzmocniony

Max. liczba kryteriów/detektorów

od 255

Mocowanie obiektywu

Zintegrowana optyka

Nominalne napięcie robocze DC

od 24 V

Odległość robocza

6 mm - infinite

Odporność na wibracje

Zgodnie z EN 60068-2-6

Odporność na wstrząsy

Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27

Pobór prądu przy nieobciążonych wyjściach

od 200 mA

Pole widzenia

Min. 5 x 4 mm

Poziom przełączania

Sygnał 0: <= 3 V, Sygnał 1: >= UB - 1 V

Przyłącze elektryczne

Wtyczka, 12-pin, M12

Rodzaj światła

LED, Podczerwony

Stopień ochrony

IP67

Temperatura otoczenia

0 - 50 °C

Temperatura przechowywania

-20 - 60 °C

Typ czujnika

Monochromatyczny

Typ oświetlenia

Zintegrowany

Typowy czas cyklu

Grey value threshold: 4 ms, Jasność: 2 ms, Kontrast: 4 ms, Pattern matching: 20 ms, Contour matching: 30 ms, Position tracking: 30 ms, BLOB: 30 ms, Vernier calliper: 8 ms

Ustawienia ostrości

Z śrubą do regulacji

Uwaga dotycząca materiałów

Zgodne z RoHS

Waga produktu

od 160 g

Wersja czujnika

736 x 480 pikseli (WideVGA)

Wersja czujnika wizyjnego

Czujnik wizyjny

Wyjście dwustanowe

PNP/NPN, przełączny

Wyjście dwustanowe

PNP/NPN, przełączny

Wymiary B x L x H

45 mm x 45 mm x 76,7 mm

Zabezpieczenie przed zwarciem

Dla wszystkich przyłączy elektrycznych

Znak CE (patrz deklaracja zgodności)

Wg dyrektywy EU-EMV

Znak KC

KC-EMV

Zwrócić uwagę na stopień ochrony

Z osłoną zabezpieczającą
