W oparciu o normę
EN 60947-5-2
Jednostka certyfikująca
UL E232949
Znak CE (patrz deklaracja zgodności)
Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)
wg przepisów UK dot. EMV
Maks. prąd wyjściowy
od 100 MA
Maks. prąd wyjściowy w zespołach mocujących
od 100 MA
Wskaźnik stanu
Dioda LED zielona
Opcje ustawień
Auto Teach-In
Przydatność do produkcji akumulatorów litowo-jonowych
Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
Klasa Cleanroom
Klasa 4 wg ISO 14644-1
Informacja o materiałach
Zgodność z dyrektywą RoHS
Informacja o zastosowaniu
https://www.festo.com/Drive-Sensor-Overview
Wielkość pomiarowa
Pozycja
Zasada pomiaru
Efekt Hall'a
Temperatura otoczenia
od -40 do 85 GC
Dokładność powtarzalności
0.1 MM

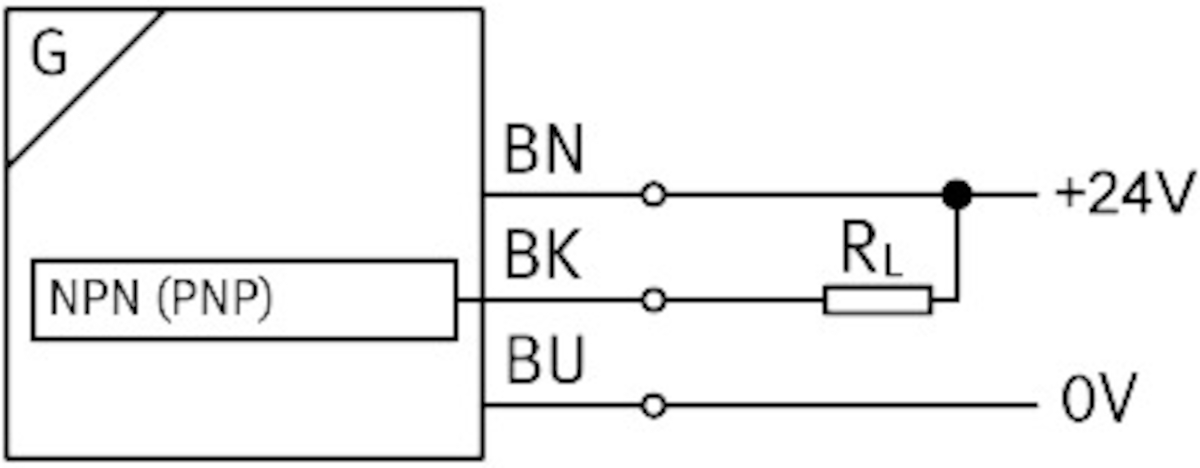

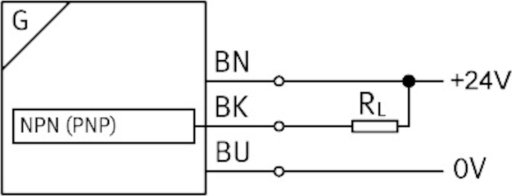

Wyjście dwustanowe
Przełączalne PNP/NPN
Funkcja elementu przełączającego
Przełączany pomiędzy normalnie zamkniętym i normalnie otwartym
Maks. częstotliwość przełączania
200 HZ
Zakończenia żył
Zaślepka końca kabla
Maks. zdolność przełączania DC
od 2.8 W
Maks. moc przełączana DC w zespołach mocujących
od 2.8 W
Minimalny prąd obciążenia
0.15 MA
Zabezpieczenie przeciwzwarciowe
tak
Odporność na przeciążenie
występuje
Znamionowe napięcie robocze DC
24 V
Zakres napięcia roboczego DC
od 10 do 30 V
Ochrona przed zmianą polaryzacji
do wszystkich przyłączy elektrycznych
Przyłącze elektryczne 1, rodzaj przyłącza
Kabel
Przyłącze elektryczne 1, technika przyłączeniowa
otwarty koniec
Przyłącze elektryczne 1, liczba pinów/żył
od 3
Kierunek wyprowadzenia przyłącza
wzdłuż
Warunki testowania kabla
Wytrzymałość zmęczeniowa na zginanie przy zmiennym obciążeniu: wg normy Festo
Właściwości kabla
Możliwość stosowania w prowadnicach kabli/robotach
Kolor powłoki kabla
szary
Materiał osłony kabla
TPE-U(PUR)
Typ mocowania
przykręcany
Maks. moment dokręcenia
0.6 NM
Materiał obudowy
Wzmocniony poliamid
Wskaźnik stanu przełączenia
Dioda LED żółta
Temperatura otoczenia w przypadku kabla ruchomego
od -20 do 85 GC
Zgodność z LABS
VDMA24364-B2-L
