- VZXA-B-TS6-32-M2-V13T-13.5-K-75-20-V4 Zawór kątowy

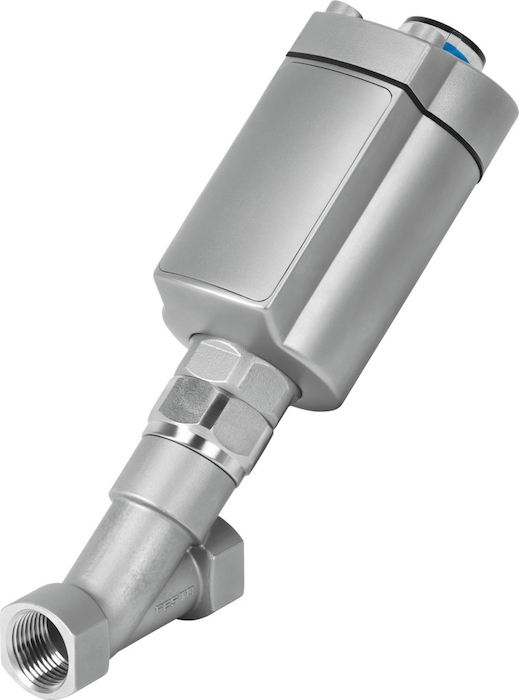

VZXA-B-TS6-32-M2-V13T-13.5-K-75-20-V4 Zawór kątowy FESTO-8060534
numer katalogowy: FESTO-8060534
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- CertyfikatCRN0C20829.5C, TÜV 968/V 1039.00/18Ciśnienie medium0 - 13,5 barCiśnienie robocze5 - 10 barCiśnienie robocze MPa0,5 - 1 MPaDopuszczenieCRNFunkcja sterowaniaZamknięty siłą sprężyny, NZFunkcja zaworu2/2Kierunek przepływuJednokierunkowyKierunek przepływuPod gniazdem zaworu, dla mediów gazowych i płynnychKonstrukcjaZawór gniazdowy z napędem tłokowymMaks. lepkośćod 600 mm2/sMateriał obudowy napęduOdlew ze stali szlachetnejMateriał obudowy zaworu procesowegoOdlew ze stali szlachetnejMateriał uszczelnienia gniazdaPTFEMateriał uszczelnienia śrubyPTFEMateriał uszczelnieńFPMMediumOlej hydrauliczny na bazie oleju mineralnego, Gazy obojętne, Olej mineralny, ciecze obojętne, Woda, Sprężone powietrze, filtrowane, stopień filtracji 200 µm, ParaMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Numer materiału, obudowa zaworu procesowego1,4409Operating pressure72,5 - 145 psiPFD (Probability of Failure on Demand)od 0,000595Pozycja zabudowyDowolnaPrawdopodobieństwo uszkodzenia na godzinę w [1/h].od 1,36E-07Przepływ Kvod 30,3 m3/hPrzyłącza pneumatyczneGwint wewnętrzny G1/8Przyłącze dla przepływu mediumG1 1/4 przyłącze gwintowane wg DIN ISO 228Rodzaj sterowaniaZ zewnętrznym sterowaniemSafety Integrity Level (SIL)SIL 2Skokod 20 mmSposób kasowaniaSprężyna mechanicznaSposób montażuZabudowa w liniiSposób uruchomieniaPneumatycznySterowanie przepływem mediumPraca on/offTemperatura medium-10 - 180 °CTemperatura otoczenia0 - 60 °CTemperatura przechowywania-10 - 60 °CUwaga dotycząca materiałówZawierają substancje PWIS, Zgodne z RoHSWaga produktuod 3930 gWielkość napęduod 75 mmZnak CE (patrz deklaracja zgodności)Wg dyrektywy maszynowej EUPliki do pobrania:Karta Produktu
- CertyfikatCRN0C20829.5C, TÜV 968/V 1039.00/18Ciśnienie medium0 - 13,5 barCiśnienie robocze5 - 10 barCiśnienie robocze MPa0,5 - 1 MPaDopuszczenieCRNFunkcja sterowaniaZamknięty siłą sprężyny, NZFunkcja zaworu2/2Kierunek przepływuJednokierunkowyKierunek przepływuPod gniazdem zaworu, dla mediów gazowych i płynnychKonstrukcjaZawór gniazdowy z napędem tłokowymMaks. lepkośćod 600 mm2/sMateriał obudowy napęduOdlew ze stali szlachetnejMateriał obudowy zaworu procesowegoOdlew ze stali szlachetnejMateriał uszczelnienia gniazdaPTFEMateriał uszczelnienia śrubyPTFEMateriał uszczelnieńFPMMediumOlej hydrauliczny na bazie oleju mineralnego, Gazy obojętne, Olej mineralny, ciecze obojętne, Woda, Sprężone powietrze, filtrowane, stopień filtracji 200 µm, ParaMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Numer materiału, obudowa zaworu procesowego1,4409Operating pressure72,5 - 145 psiPliki do pobrania:Karta Produktu
-
-
