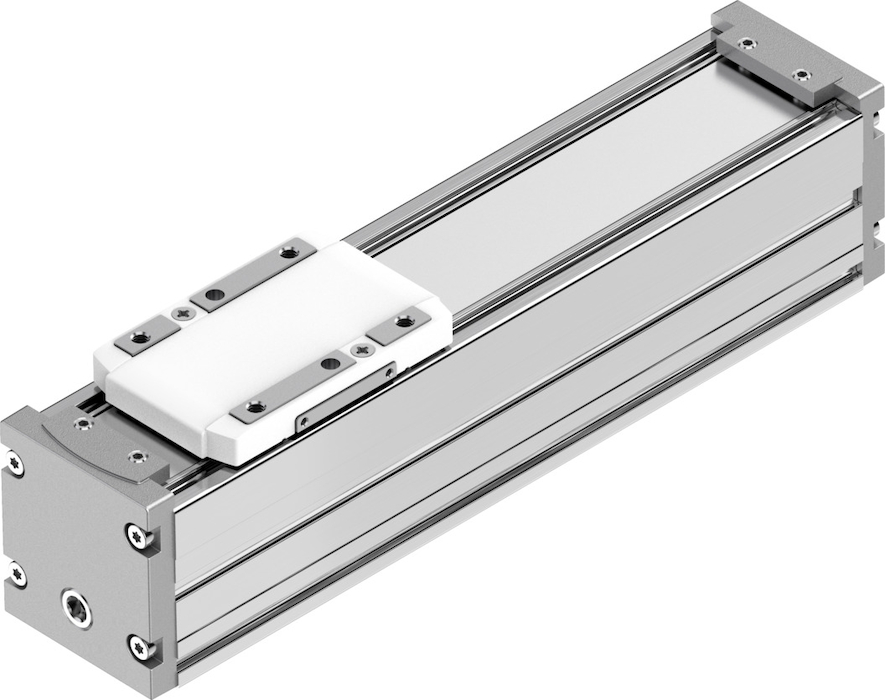

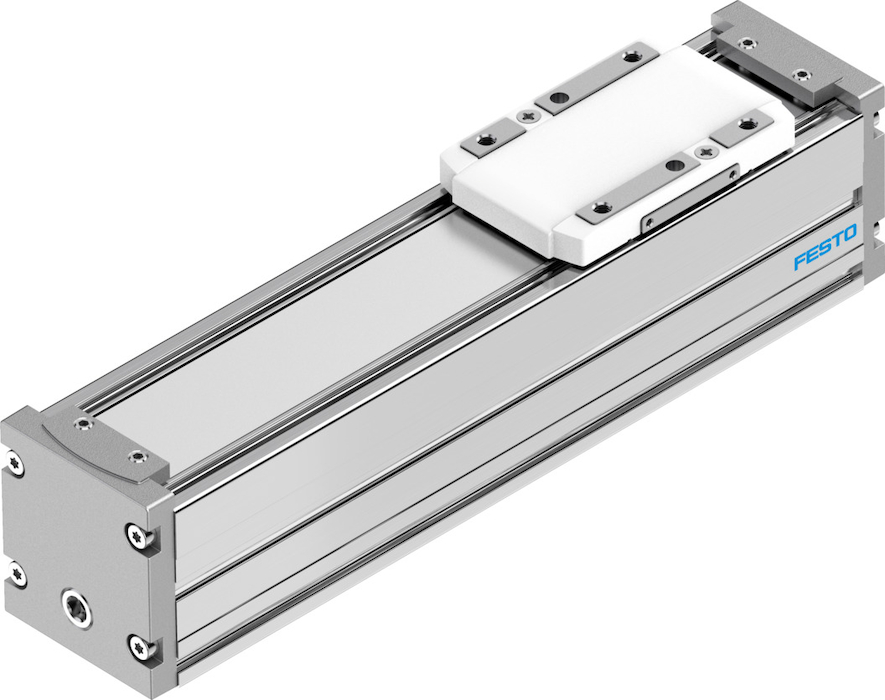

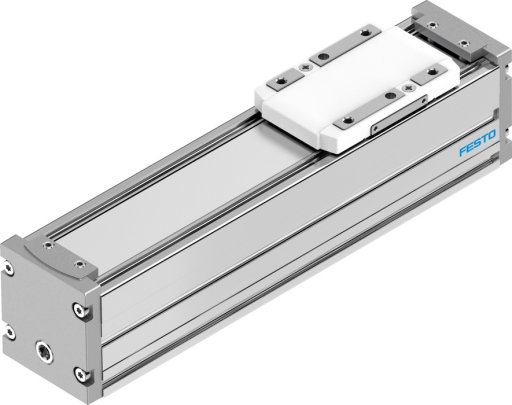

ELFC-KF-45-100 Pasywny napęd prowadzący FESTO-8062802

numer katalogowy: FESTO-8062802
kategoria: Prowadzenia liniowe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    45
    Maks. prędkość
    od 1.5  M/S
    Pozycja montażu
    dowolny
    Prowadnica
    Prowadnica z łożyskami kulkowymi w obiegu zamkniętym
    Konstrukcja
    Prowadnica
    Symbol
    00992984
    Maks. przyspieszenie
    od 250  MS2
    Czas pracy ciągłej
    100%
    Przydatność do produkcji akumulatorów litowo-jonowych
    Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
    Stopień ochrony
    IP40
    Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 20  NM
    My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 17  NM
    Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 17  NM
    Skrętny moment bezwładności It
    8500  Y12
    Geometryczne momenty bezwładności powierzchni 2 stopnia Iy
    140000  Y12
    Geometryczne momenty bezwładności powierzchni 2 stopnia Iz
    170000  Y12
    Referencyjna żywotność
    od 5000  KM
    Klasa odporności korozyjnej wg normy Festo
    0 - Brak obciążenia korozyjnego
    Zgodność z LABS
    VDMA24364-strefa III
    Klasa Cleanroom
    Klasa 7 wg ISO 14644-1
    Temperatura otoczenia
    do 50  GC
    Maks. siła Fy
    od 880  N
    Maks. siła Fz
    od 880  N
    Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy)
    od 3240  N
    Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)
    od 3240  N
    Maks. moment Mx
    od 5.5  NM
    Maks. moment My
    od 4.7  NM
    Maks. moment Mz
    od 4.7  NM
    Dodatkowa masa na 10 mm skoku
    od 23  G
    Ruchoma masa własna
    od 144  G
    Materiał pokrywy tylnej
    Aluminiowy odlew ciśnieniowy, lakierowany
    Materiał profilu
    Stop aluminium, anodowany
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał taśmy zaślepki
    Nierdzewna stal stopowa
    Materiał prowadnicy wózka
    Stal
    Materiał prowadnicy
    Stal
    Materiał wózka
    Aluminiowy odlew ciśnieniowy
