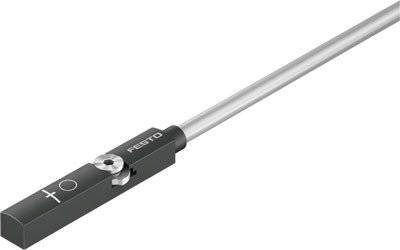

SDAS-MHS-M40-1L-PNLK-PN-E-2.5-LE Przetwornik położenia FESTO-8063975

numer katalogowy: FESTO-8063975
kategoria: Do rowka T
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Certyfikacja
    RCM Mark
    Znak CE (patrz deklaracja zgodności)
    Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
    Zasada pomiaru
    Efekt Hall'a
    Zakres detekcji
    od 52000  MM
    Znak UKCA (patrz deklaracja zgodności)
    wg przepisów UK dot. EMV
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Informacja o zastosowaniu
    https://www.festo.com/Drive-Sensor-Overview
    Wielkość pomiarowa
    Pozycja
    Temperatura otoczenia
    od -40 do 80  GC
    Typowy interwał próbkowania
    2  MS
    Maks. prędkość ruchu
    od 3  M/S
    Rozdzielczość przemieszczenia
    od 0.02  MM
    Dokładność powtarzalności
    0.2  MM
    Wyjście dwustanowe
    2 x PNP lub 2 x NPN, możliwość ustawiania
    Funkcja elementu przełączającego
    Przełączany pomiędzy normalnie zamkniętym i normalnie otwartym
    Czas załączenia
    od 4  MS
    Czas wyłączenia
    od 4  MS
    Maks. prąd wyjściowy
    od 50  MA
    Maks. zdolność przełączania DC
    od 1.5  W
    Spadek napięcia
    od 0.5  V
    Typowy błąd liniowości
    ±1 mm
    Zabezpieczenie przeciwzwarciowe
    tak
    Odporność na przeciążenie
    występuje
    Protokół
    I-Port
    IO-Link, wersja protokołu
    Device V 1.1
    IO-Link, Profil
    Smart sensor profile
    IO-Link, klasy funkcji
    Zmienna danych procesowych (PDV)
    IO-Link, Communication mode
    COM2 (38,4 kBd)
    IO-Link, obsługa SIO-Mode
    Tak
    IO-Link, Port class
    A
    IO-Link, szerokość danych procesowych IN
    2 bajty
    IO-Link, zawartość danych procesowych IN
    12 bitów PDV (pomiar położenia)
    IO-Link, minimalny czas cyklu
    2,5 ms
    Zakres napięcia roboczego DC
    od 10 do 30  V
    Tętnienia resztkowe
    10 %
    Ochrona przed zmianą polaryzacji
    do wszystkich przyłączy elektrycznych
    Przyłącze elektryczne 1, rodzaj przyłącza
    Kabel
    Przyłącze elektryczne 1, technika przyłączeniowa
    otwarty koniec
    Przyłącze elektryczne 1, liczba pinów/żył
    od 4
    Kierunek wyprowadzenia przyłącza
    wzdłuż
    Warunki testowania kabla
    Wytrzymałość zmęczeniowa na zginanie przy zmiennym obciążeniu: wg normy Festo
    Długość kabla
    od 2.5  M
    Właściwości kabla
    Możliwość stosowania w prowadnicach kabli/robotach
    Kolor powłoki kabla
    szary
    Materiał osłony kabla
    TPE-U(PUR)
    Typ mocowania
    przykręcany
    Pozycja montażu
    dowolny
    Waga produktu
    od 27  G
    Materiał obudowy
    Wzmocniony poliamid
    Wskaźnik stanu przełączenia
    Dioda LED żółta
    Wskaźnik stanu
    Dioda LED czerwona
    Opcje ustawień
    IO-Link
    Temperatura otoczenia w przypadku kabla ruchomego
    od -20 do 70  GC
    Stopień ochrony
    IP65
    Zgodność z LABS
    VDMA24364-B2-L
    Przydatność do produkcji akumulatorów litowo-jonowych
    Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
    Klasa Cleanroom
    Klasa 4 wg ISO 14644-1
