- DFPD-240-RP-135-RD-F0710 Napęd wahadłowy

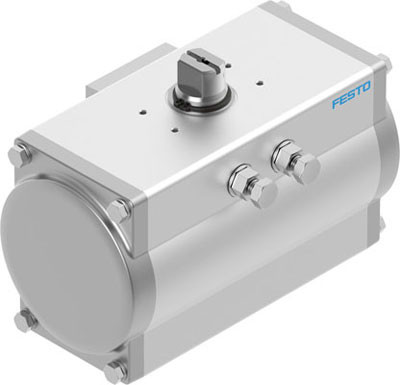

DFPD-240-RP-135-RD-F0710 Napęd wahadłowy FESTO-8065343
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_8065343_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_8065343_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_8065343_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_8065343_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0°od 26,6 lATEX-Kategoria GazII 2GATEX-Kategoria PyłII 2DCertyfikatDNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL)do SIL 1 High Demand mode, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Up to SIL 3 in redundant architectureCiśnienie robocze2 - 8 barCiśnienie robocze MPa0,2 - 0,8 MPaComponent suitable for safety functionsSafety deviceEnd-position adjusting range at nominal swivel angle-5 - 5 degEx-Ochrona przeciwwybuchowa GazEx h IIC T4 Gb XEx-Ochrona przeciwwybuchowa PyłEx h IIIC T105°C Db XEx-Temperatura otoczenia-20°C <= Ta <= +80°CFunkcja bezpieczeństwaExecute working stroke in defined timeKąt obrotuod 135 degKierunek zamykaniaZamykanie w prawoKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKlasyfikacja morskapatrz certyfikatKonstrukcjaZębatka/ZębnikMateriał krzywkiStalMateriał łożyskaPOMMateriał obudowyStop aluminium, anodowanyMateriał płyty przyłączeniowejStop aluminium, anodowanyMateriał pokrywyOdlew aluminiowy, pokrycie ochronneMateriał śrubStal wysokostopowa, nierdzewnaMateriał tłokaAluminium-odlew ciśnieniowyMateriał uszczelnieńNBRMateriał wałkaStal, niklowanaMean Time to Failure dangerous (MTTFd)1126 yearsMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0°od 234,3 NmMoment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90°od 234,3 NmNominal operating pressureod 0,55 MPaNominal operating pressure (psi)od 79,75 psiNominalne ciśnienie roboczeod 5,5 barOperating pressure29 - 116 psiPFD (Probability of Failure on Demand)od 0,00142Podłączenie dla pozycjonera i czujnika położenia zgodne z normąVDI/VDE 3845 Wielkość AA 2Pozycja zabudowyDowolnaPrawdopodobieństwo uszkodzenia na godzinę w [1/h].od 1,01E-07Przyłącza pneumatyczneG1/4Przyłącze wałkaT22Przyłącze zaworu odpowiada normieVDI/VDE 3845 (NAMUR)Regulacja położenia końcowego przy 0°-5 - 5 degRysunek otworowania kołnierzaF0710Safety Integrity Level (SIL)Up to SIL 3 in redundant architecture, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, do SIL 1 High Demand modeTemperatura otoczenia-20 - 80 °CTemperatura przechowywania-20 - 60 °CTryb pracyDwustronnego działaniaUwaga dotycząca materiałówZgodne z RoHSUwaga o momencie obrotowymRoboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła.Uwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy), Ciśnieniowy punkt rosy 10°C poniżej temp. otoczenia/temp. mediumWaga produktuod 11139 gWałek łączący, głębokośćod 24 mmWielkość napędu wykonawczego240Znak CE (patrz deklaracja zgodności)Wg dyrektywy EU-Ochrona Ex - (ATEX)Znormalizowane przyłącze do zaworuISO 5211Pliki do pobrania:D15000100121982 PDFKarta Produktu
- Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0°od 26,6 lATEX-Kategoria GazII 2GATEX-Kategoria PyłII 2DCertyfikatDNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19Certyfikowany dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL)do SIL 1 High Demand mode, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Up to SIL 3 in redundant architectureCiśnienie robocze2 - 8 barCiśnienie robocze MPa0,2 - 0,8 MPaComponent suitable for safety functionsSafety deviceEnd-position adjusting range at nominal swivel angle-5 - 5 degEx-Ochrona przeciwwybuchowa GazEx h IIC T4 Gb XEx-Ochrona przeciwwybuchowa PyłEx h IIIC T105°C Db XEx-Temperatura otoczenia-20°C <= Ta <= +80°CFunkcja bezpieczeństwaExecute working stroke in defined timeKąt obrotuod 135 degKierunek zamykaniaZamykanie w prawoKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKlasyfikacja morskapatrz certyfikatKonstrukcjaZębatka/ZębnikMateriał krzywkiStalMateriał łożyskaPOMPliki do pobrania:D15000100121982 PDFKarta Produktu
-
-
