VSVA-BT-M32CS1-MS-A2-1T1L-PZ Elektrozawór FESTO-8066570

numer katalogowy: FESTO-8066570
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu

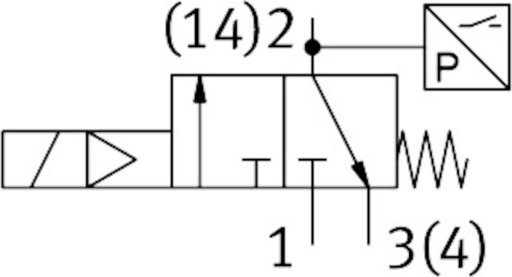

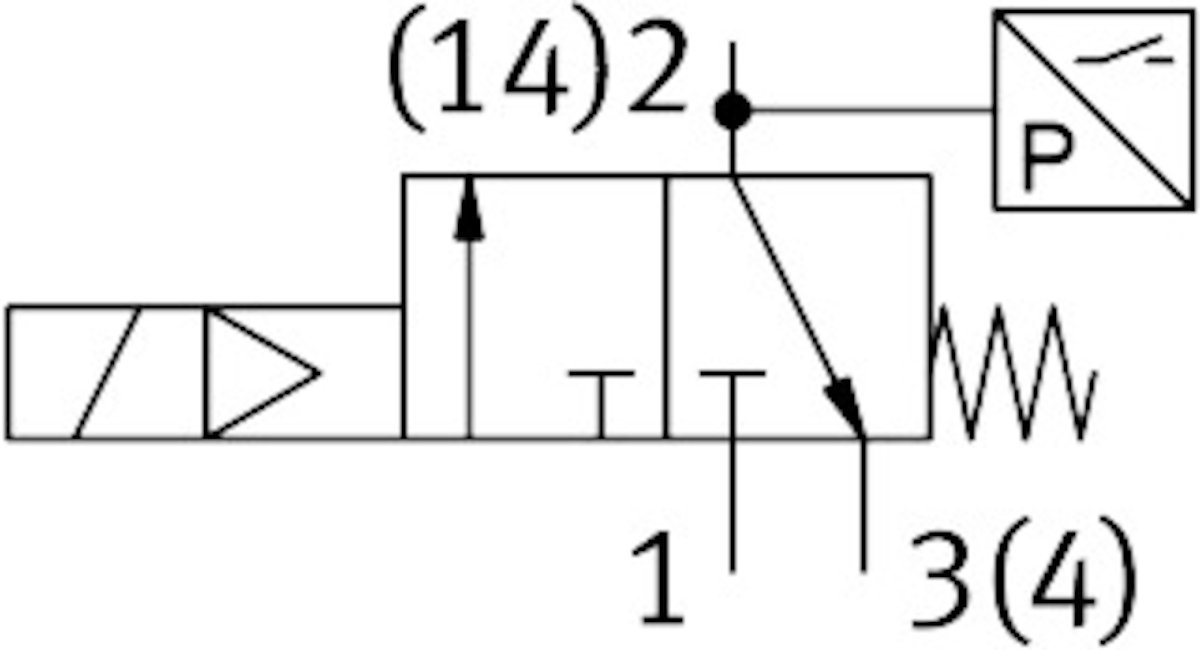

  • Funkcja zaworu
    3/2 zamknięty monostabilny
    Stopień ochrony
    IP65
    Ciśnienie robocze/MPA
    od 0.3 do 1  MPA
    Ciśnienie robocze/BAR
    od 3 do 10  BAR
    Konstrukcja
    Gniazdo talerzowe
    Sposób powrotu
    sprężyna mechaniczna
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    brak
    Rodzaj sterowania
    sterowanie pilotem
    Przyłącze zasilania powietrzem pilotów
    wew.
    Kierunek przepływu
    jednokierunkowy
    Symbol
    00995776
    Pokrycie
    pokrycie ujemne
    Wskaźnik stanu sygnału
    Żółta dioda LED, wysterowanie zaworu
    Czas pracy ciągłej
    100%
    Znamionowe napięcie robocze DC
    od 24  V
    Przyłącze pneumatyczne 4
    G1/8
    Pozycja montażu
    dowolny
    Maks. dodatni impuls testowy przy sygnale 0
    od 2000  MIS
    Maks. ujemny impuls testowy na 1 sygnale
    od 1200  MIS
    Parametry cewki
    24 V DC: 1,6 W
    Dopuszczalne wahania napięcia
    +/- 10 %
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Praca z olejonym powietrzem nie jest możliwa
    Odporność na drgania
    Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
    Klasa odporności korozyjnej wg normy Festo
    0 - Brak obciążenia korozyjnego
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -5 do 50  GC
    Medium sterujące (dla pilotów)
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Temperatura otoczenia
    od -5 do 50  GC
    Waga produktu
    od 110  G
    Przyłącze elektryczne
    Plug-in
    Typ mocowania
    na płycie przyłączeniowej
    Przyłącze pneumatyczne 2
    G1/8
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    HNBR
    Materiał obudowy
    Wzmocniony poliamid
    Materiał śrub
    Stal, ocynkowana
    Funkcja elementu przełączającego
    Zestyk normalnie zamknięty
    Pliki do pobrania:
    Karta Produktu
