Znak CE (patrz deklaracja zgodności)
Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)
wg przepisów UK dot. EMV
Zakres pomiaru ciśnienia – wartość początkowa/BAR
0 BAR
Informacja o materiałach
Zgodność z dyrektywą RoHS
Wielkość pomiarowa
Ciśnienie względne
Metoda pomiaru
Piezoelektryczny czujnik ciśnienia
Zakres pomiaru ciśnienia – wartość początkowa/MPA
0 MPA
Zakres pomiaru ciśnienia – wartość początkowa/PSI
0 PSI
Wartość końcowa zakresu pomiaru ciśnienia/MPA
1 MPA
Wartość końcowa zakresu pomiaru ciśnienia/BAR
10 BAR
Wartość końcowa zakresu pomiaru ciśnienia/PSI
145 PSI
Maks. ciśnienie przeciążenia
od 15 BAR
Ciśnienie przeciążenia/MPA
od 1.5 MPA
Ciśnienie przeciążenia/BAR
od 15 BAR
Ciśnienie przeciążenia/PSI
od 217.5 PSI
Medium robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującego
Możliwa praca ze smarowaniem
Temperatura medium
do 50 GC
Temperatura otoczenia
do 50 GC
Dokładność w ± % FS
od 1.5 YUQ
Dokładność powtarzalności w ± %FS
od 0.3 YUQ
Współczynnik temperaturowy w ± %FS/K
od 0.05 YUP
Wyjście dwustanowe
Przełączalne 2 x PNP lub 2 x NPN
Funkcja przełączania
Dowolnie programowalna
Funkcja elementu przełączającego
Przełączany pomiędzy normalnie zamkniętym i normalnie otwartym
Maks. prąd wyjściowy
od 100 MA
Wyjście analogowe
0 - 10 V
Czas narastania impulsu
3 MS
Maks. rezystancja obciążeniowa wyjścia prądowego
500 OHM
Min. rezystancja obciążenia, wyjście napięciowe
od 10 KOH
Zabezpieczenie przeciwzwarciowe
tak
IO-Link, wersja protokołu
Device V 1.1
IO-Link, Profil
Smart sensor profile
IO-Link, klasy funkcji
Kanał danych binarnych (BDC)
IO-Link, Communication mode
COM2 (38,4 kBd)
IO-Link, obsługa SIO-Mode
Tak
IO-Link, szerokość danych procesowych OUT
0 bajtów
IO-Link, szerokość danych procesowych IN
2 bajty
IO-Link, zawartość danych procesowych IN
14 bitów PDV (wartość pomiarowa ciśnienia)
IO-Link, minimalny czas cyklu
3 ms
IO-Link, konieczna pamięć danych
od 500 KB
Zakres napięcia roboczego DC
od 20 do 30 V
Ochrona przed zmianą polaryzacji
do wszystkich przyłączy elektrycznych
Przyłącze elektryczne 1, rodzaj przyłącza
Wtyczka
Przyłącze elektryczne 1, technika przyłączeniowa
M12x1, kodowanie A wg EN 61076-2-101
Przyłącze elektryczne 1, liczba pinów/żył
od 4
Przyłącze elektryczne 1, układ połączeń
00995386
Typ mocowania
na zespole przygotowania powietrza
Przyłącze pneumatyczne
Kołnierz

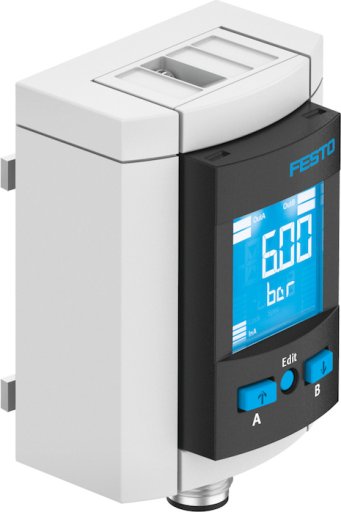

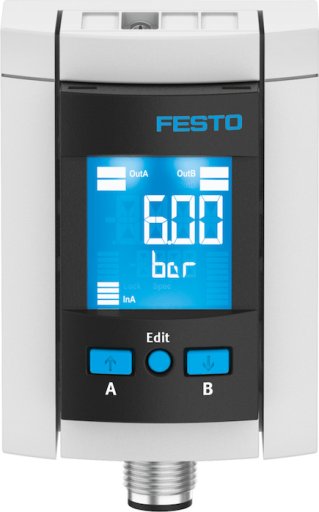

Rodzaj wskazania
Podświetlany LCD
Wyświetlane jednostki
MPa
Zabezpieczenie przed manipulacją
IO-Link
Zakres ustawiania wartości progowej
do 100 %
Zakres ustawiania histerezy
do 90 %
Klasa odporności korozyjnej wg normy Festo
2 - średnie obciążenie korozyjne
Zgodność z LABS
VDMA24364-B1/B2-L
