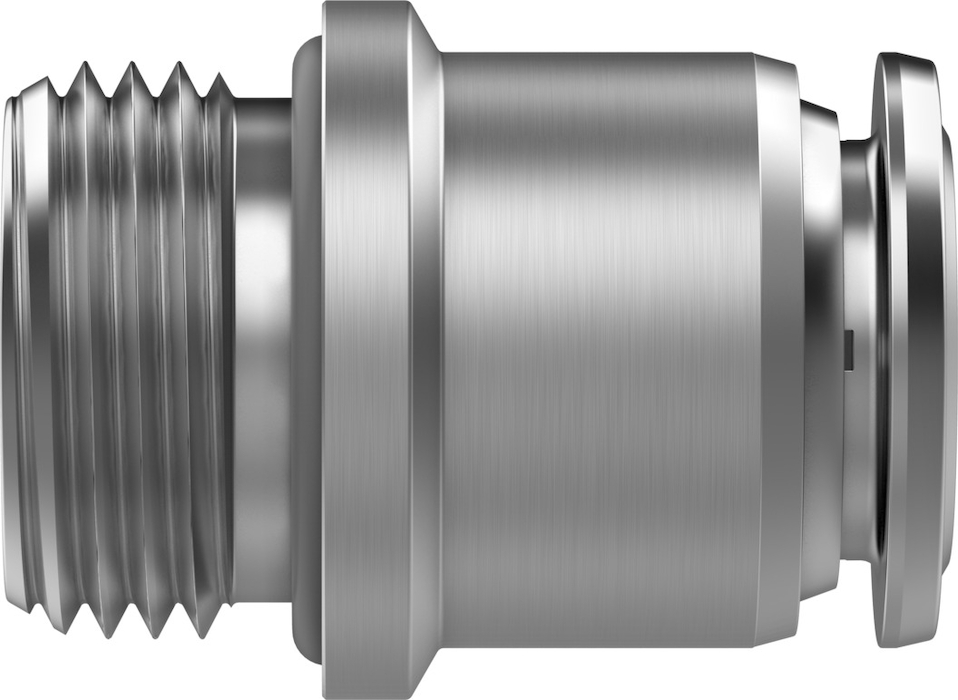

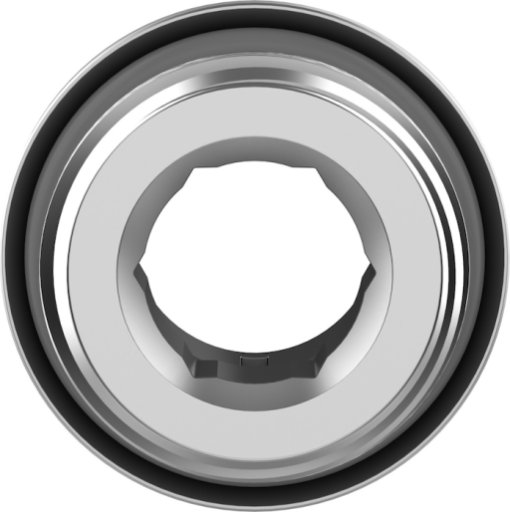

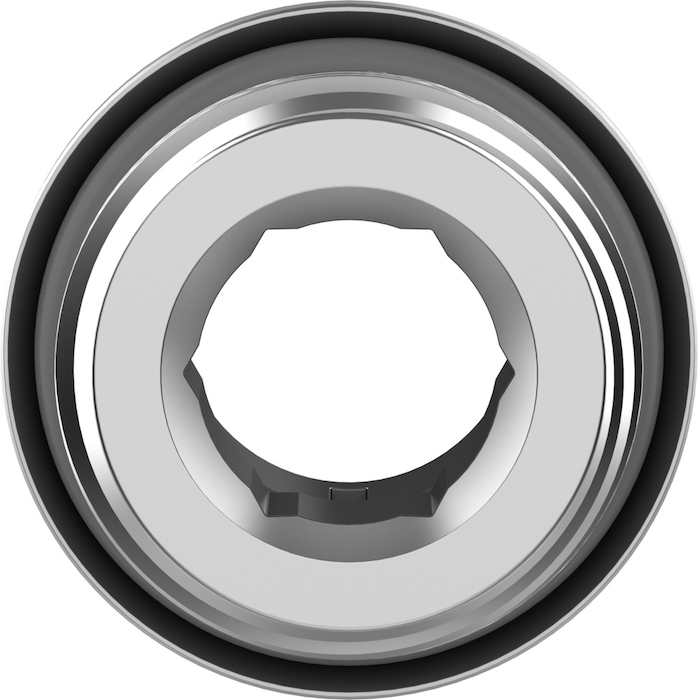

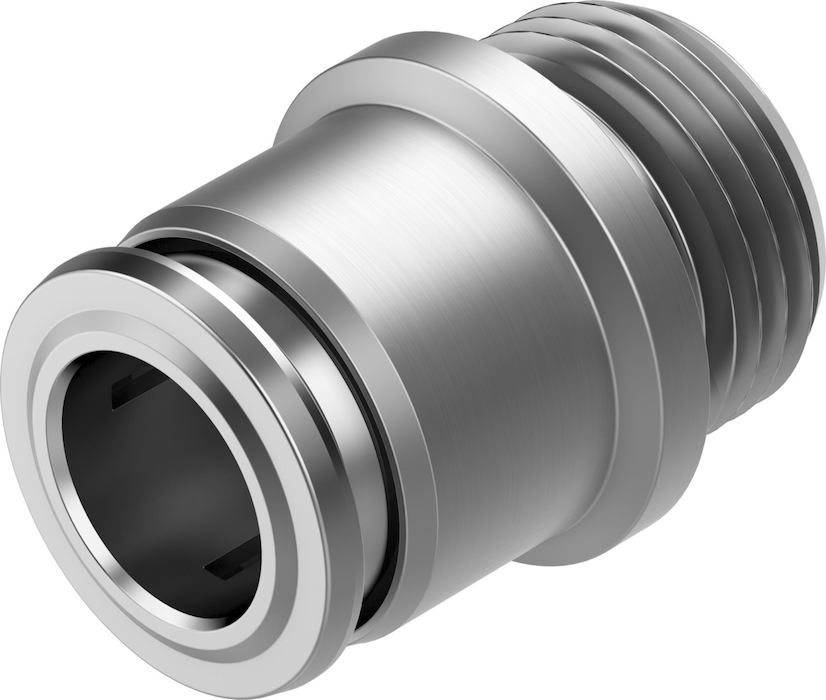

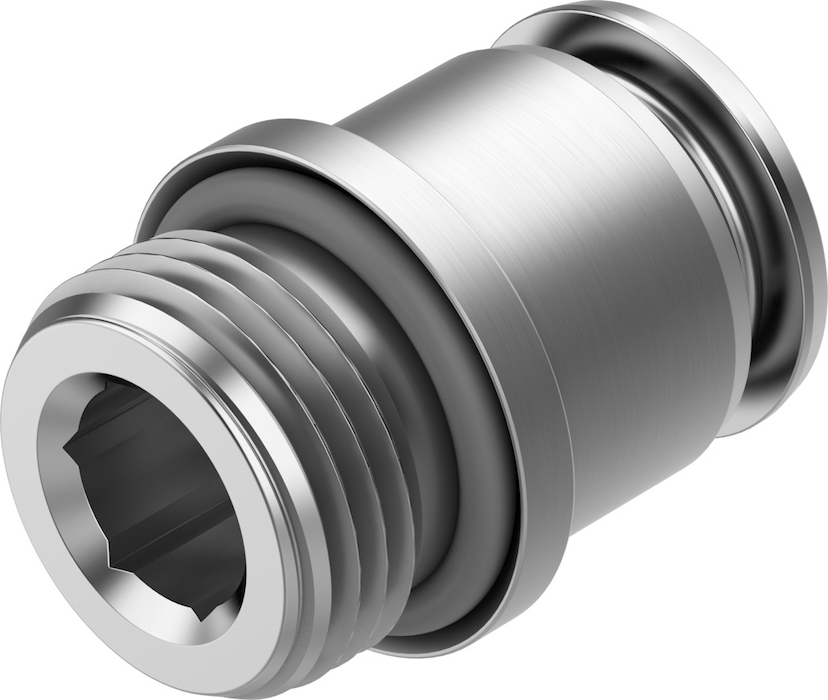

NPQR-DK-G38-Q10 Złącze wtykowe FESTO-8085667

numer katalogowy: FESTO-8085667
kategoria: Złącza wtykowe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    Standard
    Średnica nominalna
    od 7.3  MM
    Rodzaj uszczelnienia części z gwintem
    Pierścień uszczelniający
    Pozycja montażu
    dowolny
    Konstrukcja/
    Zasada Push Pull
    Wielkość opakowania
    1
    Ciśnienie robocze w całym zakresie temperatury/MPA
    od -0.095 do 1.6  MPA
    Ciśnienie robocze w całym zakresie temperatury/BAR
    od -0.95 do 16  BAR
    Ciśnienie robocze w całym zakresie temperatury/PSI
    od -13.775 do 232  PSI
    Materiał obudowy
    Stal wysokostopowa nierdzewna
    Materiał pierścienia zwalniającego
    Nierdzewna stal stopowa
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:-:-]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca ze smarowaniem
    Klasa odporności korozyjnej wg normy Festo
    4 - wyjątkowo silne obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B2-L
    Przydatność do produkcji akumulatorów litowo-jonowych
    Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
    Klasa Cleanroom
    Klasa 4 wg ISO 14644-1
    Dopuszczenie do branży spożywczej
    patrz deklaracja zgodności
    Temperatura otoczenia
    od -20 do 150  GC
    Znamionowy moment dokręcenia
    9  NM
    Tolerancja znamionowego momentu dokręcenia
    ± 20%
    Waga produktu
    od 24.3  G
    Typ mocowania
    Gniazdo sześciokątne SW7
    Przyłącze pneumatyczne 1
    Gwint zewnętrzny G3/8
    Przyłącze pneumatyczne 2
    do przewodu o średnicy zewn. 10 mm
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelki gwintu
    FPM
    Materiałowy pierścień zabezpieczający
    Nierdzewna stal stopowa
    Materiał pierścienia podporowego
    PPSU
    Materiał uszczelnienia przewodu
    FPM
    Materiał elementu trzymającego przewód
    Nierdzewna stal stopowa
