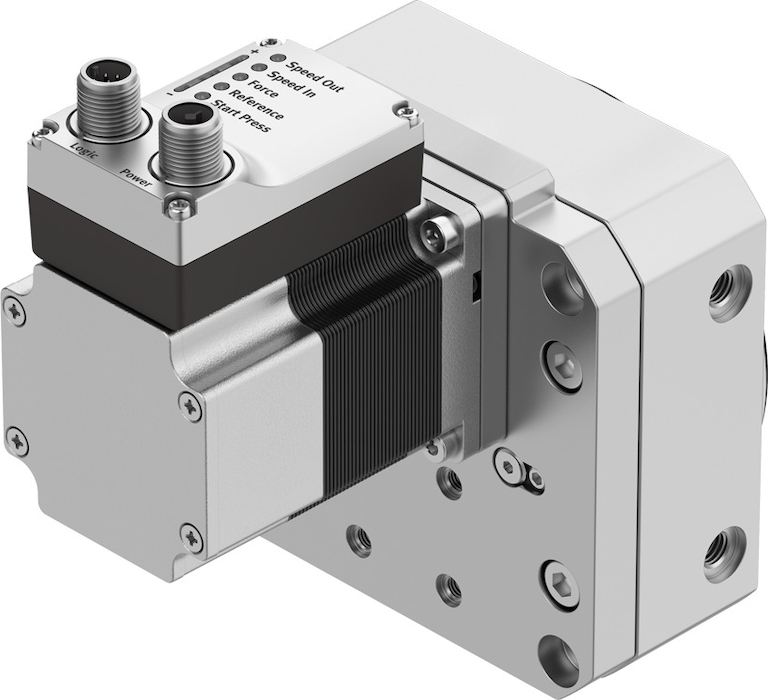

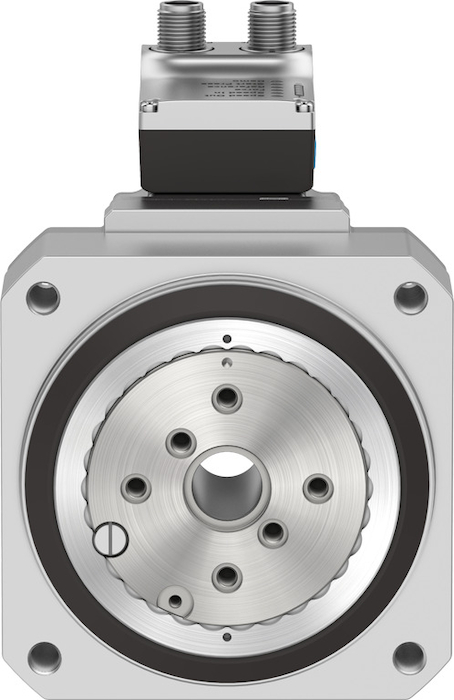

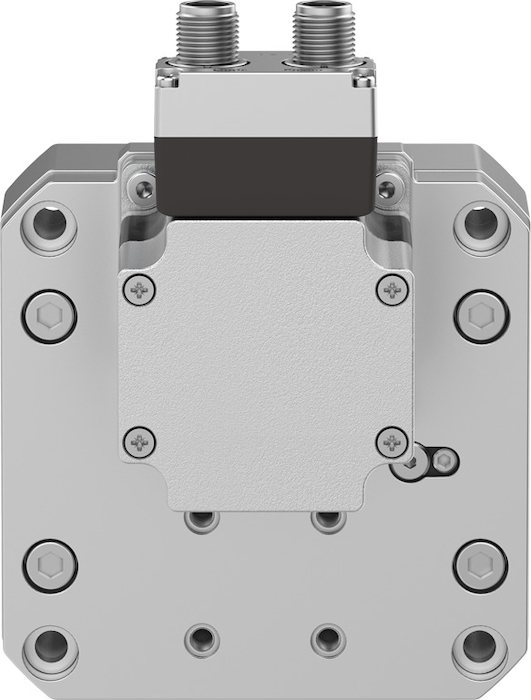

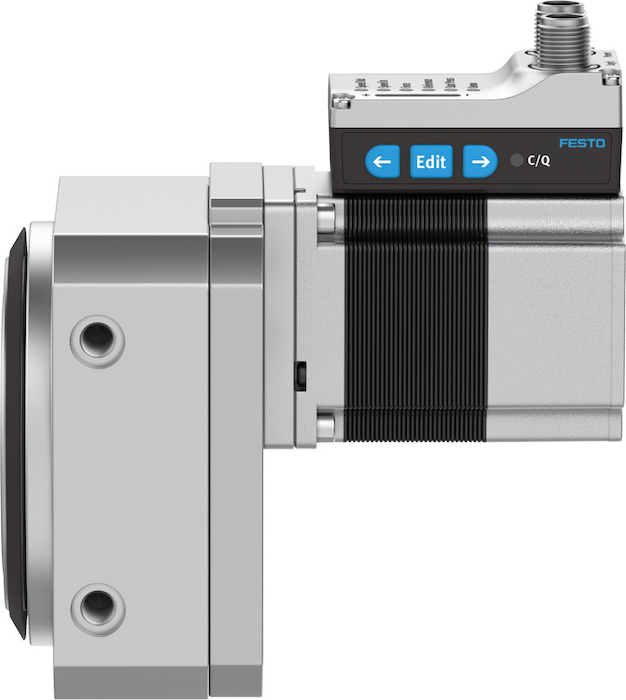

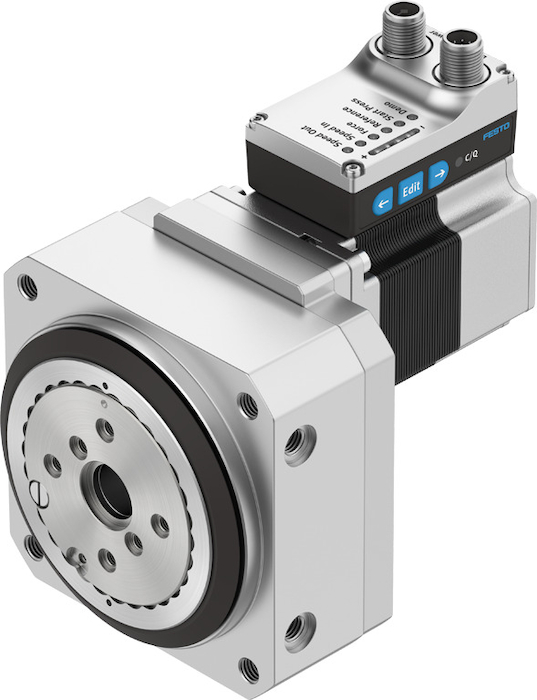

ERMS-32-180-ST-M-H1-PLK-AA Jednostka napędowa obrotowa FESTO-8087822

numer katalogowy: FESTO-8087822
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    32
    Konstrukcja
    elektromechaniczny napęd wahadłowy
    Pozycja montażu
    dowolny
    Typ mocowania
    Przy pomocy gwintu wewnętrznego
    Kąt obrotu
    180°
    Przełożenie przekładni
    7:1
    Maks. prędkość obrotowa
    od 100  PMI
    Maks. prędkość w temp. 90°
    od 100  PMI
    Luz skrętny
    od 0.2  DEG
    Powtarzalność
    ±0,1 °
    Sygnalizacja położenia
    Enkoder silnika
    Maks. siła osiowa
    450  N
    Maks. siła promieniowa
    550  N
    Dopuszczalny masowy moment bezwładności
    od 0.0164  KGY
    Waga produktu
    od 2304  G
    Kąt skoku pełnego kroku
    1.8  DEG
    Tolerancja kąta kroku
    ±5%
    Czas pracy ciągłej
    100%
    Zasilanie elektryczne, rodzaj przyłącza
    Wtyczka
    Zasilanie elektryczne, technologia przyłączy
    M12x1, kodowanie T wg EN 61076-2-111
    Zasilanie elektryczne, liczba pinów/żył
    od 4
    Zasilanie elektryczne, schemat przyłączy
    00995989
    Interfejs logiczny, rodzaj przyłącza/
    00992264
    Interfejs logiczny, technologia przyłączy
    M12x1, kodowanie A wg EN 61076-2-101
    Interfejs logiczny, liczba pinów/żył
    8
    Maks. długość kabla
    15 m wyjścia
    Napięcie nominalne DC
    24  V
    Prąd znamionowy
    od 5.3  A
    Prąd znamionowy, silnik
    od 5  A
    Maks. pobór prądu
    od 5300  A
    Dopuszczalne wahania napięcia
    +/- 15 %
    Liczba cyfrowych wejść logicznych
    2
    Właściwości wejścia logicznego
    możliwość konfigurowania
    Specyfikacja wejścia logicznego
    zgodnie z normą IEC 61131-2, typ 1
    Obszar roboczy wejścia logicznego
    od 24  V
    Logika przełączania wejść
    PNP (przełączanie do plusa)
    Liczba cyfrowych wyjść logicznych 24 V DC
    2
    Właściwości cyfrowych wyjść logicznych
    możliwość konfigurowania
    Maks. prąd cyfrowych wyjść logicznych
    100  MA
    Logika przełączania wyjść
    PNP (przełączanie do plusa)
    IO-Link, obsługa SIO-Mode
    Tak
    IO-Link, wersja protokołu
    Device V 1.1
    IO-Link, Communication mode
    COM3 (230,4 kBaud)
    IO-Link, Port class
    A
    IO-Link, liczba portów
    1
    IO-Link, szerokość danych procesowych OUT
    2 bajty
    IO-Link, zawartość danych procesowych OUT
    Move in 1 bit
    IO-Link, szerokość danych procesowych IN
    2 bajty
    IO-Link, zawartość danych procesowych IN
    State In 1 bit
    IO-Link, zawartość danych serwisowych IN
    32 bity Force
    IO-Link, minimalny czas cyklu
    1 ms
    IO-Link, konieczna pamięć danych
    od 500  KB
    IO-Link, Connection technology
    Wtyczka
    Złącze do parametryzacji
    IO-Link
    Klasa izolacji
    B
    Typ silnika
    Silnik skokowy
    Czujnik położenia wirnika
    Enkoder bezwzględny, jednoobrotowy
    Zasada pomiaru czujnika położenia wirnika
    magnetyczny
    Czujnik położenia wirnika, rozdzielczość
    od 16  BIT
    Homing
    Twardy zderzak - blok dodatni
    Funkcja ochronna
    Zabezpieczenie temperaturowe
    Dodatkowe funkcje
    Powierzchnia obsługowa
    Wskaźnik
    LED
    Wskaźnik gotowości do pracy
    Dioda LED
    Symbol
    00997295
    Przyspieszenie kątowe
    od 140  Y26
    Certyfikacja
    RCM Mark
    Znak KC
    KC-EMV
    Znak CE (patrz deklaracja zgodności)
    Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
    Znak UKCA (patrz deklaracja zgodności)
    wg przepisów UK dot. EMV
    Szczytowy moment obrotowy
    od 5.6  NM
    Kod interfejsu, Basis
    E8-55
    Stopień ochrony/
    III
    Temperatura przechowywania
    od -20 do 60  GC
    Temperatura otoczenia
    do 50  GC
    Uwaga na temat temperatury otoczenia
    Przy temperaturze otoczenia przekraczającej 30°C obowiązuje ograniczenie mocy w wysokości 2% na każdy K.
    Względna wilgotność powietrza
    0 - 85%
    Odporność na drgania
    Sprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27
    Zgodność z LABS
    VDMA24364-strefa III
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał kołnierza
    Stop aluminium, anodowany
    Materiał obudowy
    Stop aluminium, anodowany
    Prędkość „Speed Press“
    2  M/S
    Maks. pobór prądu, logika
    od 0.3  A
    Interwał konserwacji
    Smarowanie na cały okres użytkowania
