Znak CE (patrz deklaracja zgodności)
Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)
wg przepisów UK dot. EMV
Informacja o materiałach
Zgodność z dyrektywą RoHS
Wielkość podlegająca detekcji
Odstęp
Ciśnienie robocze
od 4 do 7 BAR
Maks. prąd wyjściowy
od 100 MA
Ciśnienie zasilania
od 0.8 do 1.6 BAR
Medium robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującego
Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Temperatura otoczenia
do 50 GC
Powtarzalność w ± µm
2.5 MIM
Wyjście dwustanowe
Przełączalne PNP/NPN
Funkcja przełączania
Komparator okienkowy
Funkcja elementu przełączającego
Przełączany pomiędzy normalnie zamkniętym i normalnie otwartym
Wyjście analogowe
0 - 10 V
Krzywa charakterystyki odległości - Wartość początkowa
0 MIM
Krzywa charakterystyki odległości - Wartość końcowa
300 MIM
Czas narastania impulsu
22 MS
Zabezpieczenie przeciwzwarciowe
tak
IO-Link, wersja protokołu
Device V 1.1
IO-Link, Profil
Smart sensor profile
IO-Link, klasy funkcji
Zmienna danych procesowych (PDV)
IO-Link, Communication mode
COM2 (38,4 kBd)
IO-Link, obsługa SIO-Mode
Tak
IO-Link, szerokość danych procesowych OUT
0 bajtów
IO-Link, szerokość danych procesowych IN
2 bajty
IO-Link, zawartość danych procesowych IN
2 bity SSC (kontrola odstępu)
IO-Link, zawartość danych serwisowych IN
Ciśnienie zasilania 14 bitów
IO-Link, minimalny czas cyklu
3 ms
IO-Link, konieczna pamięć danych
od 500 KB
Zakres napięcia roboczego DC
od 22.8 do 26.4 V
Maks. pobór prądu
od 250 MA
Ochrona przed zmianą polaryzacji
do wszystkich przyłączy elektrycznych
Przyłącze elektryczne 1, rodzaj przyłącza
Wtyczka
Przyłącze elektryczne 1, technika przyłączeniowa
M12x1, kodowanie A wg EN 61076-2-101
Przyłącze elektryczne 1, liczba pinów/żył
od 5
Przyłącze elektryczne 1, rodzaj mocowania
Blokowanie śrubą

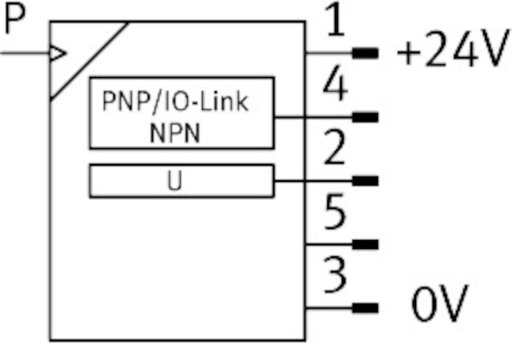

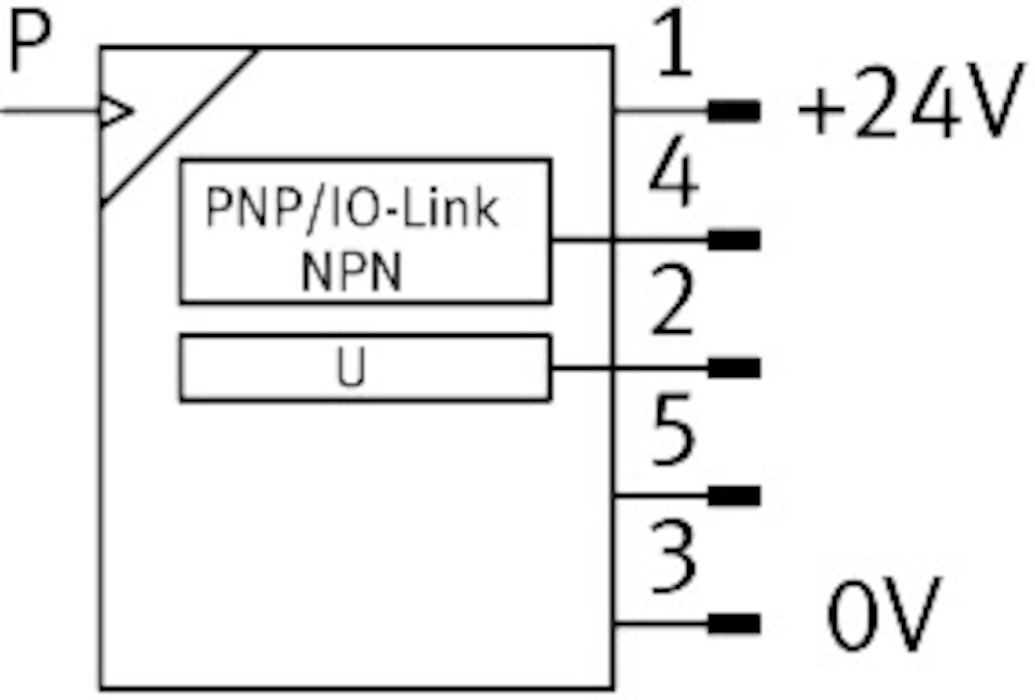

Przyłącze elektryczne 1, układ połączeń
00991172
Typ mocowania
opcjonalnie:
Przyłącze pneumatyczne
QS-6
Materiał obudowy
Wzmocniony poliamid
Rodzaj wskazania
Podświetlany LCD, wielokolorowy
Zabezpieczenie przed manipulacją
blokada elektroniczna
Klasa odporności korozyjnej wg normy Festo
2 - średnie obciążenie korozyjne
Zgodność z LABS
VDMA24364-C1-L
