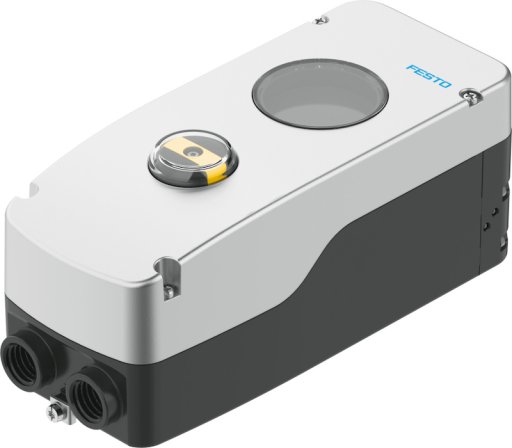

Zasada pomiaru układu pomiaru położenia
Potencjometr
Sposób działania
dwustronnego działania
Ochrona przed zmianą polaryzacji
tak
Wejścia analogowe, zakres sygnałów
4 - 20 mA z HART
Zakres detekcji
do 115 DEG
Wskaźnik
Wyświetlacz LCD, obracany o 90° za pośrednictwem oprogramowania
Opcje ustawień
przy pomocy wyświetlacza i przycisków
Znamionowa wysokość użytkowa
<= 2000 m NHN
Ciśnienie robocze/MPA
od 0.14 do 0.8 MPA
Ciśnienie robocze/BAR
od 1.4 do 8 BAR
Ciśnienie robocze/PSI
od 20.3 do 116 PSI
Medium robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującego
Praca z olejonym powietrzem nie jest możliwa
Wydajność powietrza przy Δp = 6 bar
od 270 L2

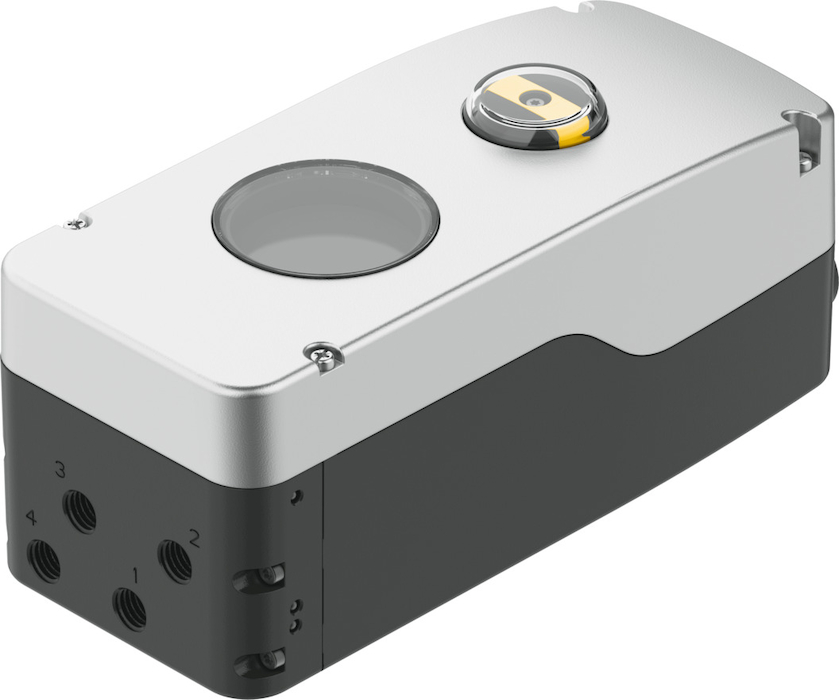

Przyłącze pneumatyczne
1/4 NPT
Rezystor końcowy
od 3 do 80 KOH
Wejścia analogowe, impedancja wejściowa
480 Ω przy 20 mA
Wejścia cyfrowe, odporność na przeciążenie
33 V
Uwaga na temat temperatury otoczenia
Wyświetlacz: -30 - 80°C
Klasa klimatyczna
1K5 wg EN 60721 dla składowania
Wejścia analogowe, odporność na przeciążenie
<65 mA
Wejścia analogowe, separacja galwaniczna
tak
Charakterystyka wejść
1x wg IEC 61131-2, typ 3
Wejścia cyfrowe, zabezpieczenie przed odwrotną polaryzacją
tak
Wejścia cyfrowe, izolacja elektryczna
tak
Przyłącze elektryczne 1, funkcja
Wejście analogowe
Przyłącze elektryczne 1, rodzaj przyłącza
Listwa zaciskowa
Przyłącze elektryczne 1, technika przyłączeniowa
Zacisk sprężynowy
Przyłącze elektryczne 1, liczba pinów/żył
od 7
Przepust kablowy
2x 1/2 NPT
Maks. długość kabla
30 m dla zewnętrznego czujnika położenia
Temperatura otoczenia
od -40 do 80 GC
Temperatura przechowywania
od -40 do 80 GC
Odporność na wstrząsy
Test odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27
Odporność na drgania
Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
Stopień zanieczyszczenia
3
Znak CE (patrz deklaracja zgodności)
Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)
wg przepisów UK dot. EMV
Materiał obudowy
Aluminium, powlekane proszkowo
Materiał wałka
Nierdzewna stal stopowa
Materiał łącznika wtykowego
Nierdzewna stal stopowa
Materiał śrub
Stal wysokostopowa nierdzewna
Materiał uszczelnień
EPDM
Zgodność z LABS
VDMA24364-strefa III
Informacja o materiałach
Zgodność z dyrektywą RoHS
