- EHPS-16-A-LK Chwytak równoległy

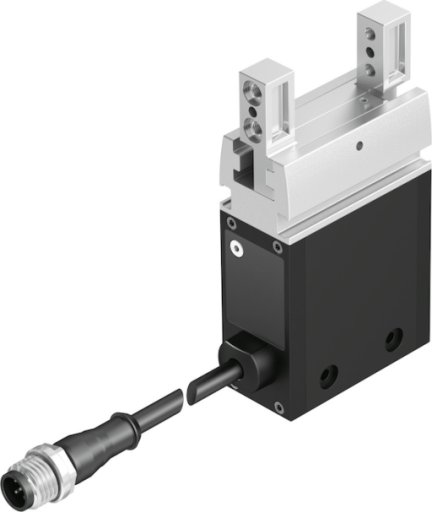

EHPS-16-A-LK Chwytak równoległy FESTO-8103809
numer katalogowy: FESTO-8103809
kategoria: Chwytaki równoległe
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_8103809_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_8103809_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_8103809_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_8103809_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Dopuszczalne wahania napięcia+/- 10 %DopuszczenieRCM MarkFunkcja chwytakaRównoległyIO-Link, Device ID0x000031IO-Link, liczba portówDevice 1IO-Link, minimalny czas cyklu5 msIO-Link, obsługa trybu SIOBrakIO-Link, process data content IN16 bit (ActualPosition), 16 bit (ErrorNumber), 16 bit (StatusWord)IO-Link, process data content OUT16 bit (ControlWord), 16 bit (GrippingPosition), 8 bit (GrippingForce), 8 bit (GrippingMode), 8 bit (GrippingTolerance), 8 bit (WorkpieceNo)IO-Link, process data width IN6 ByteIO-Link, process data width OUT8 ByteIO-Link, protokółDevice V 1.1IO-Link, tryb komunikacjiCOM3 (230.4 kbd)IO-Link, typ portuDevice BIO-Link, wymagana pamięć danych< 500 Byte ByteKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaKształt-T, Zębatka/Zębnik, Przekładnia ślimakowa, Chwytak elektrycznyLiczba szczęk chwytakaod 2Maks. częstotliwość cykluod 1,1 HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ayod 0,4 degMaks. luz na szczęce chwytaka Szod 0,05 mmMaks. masa na zewnętrzną szczękę chwytakaod 100 gMaks. moment na szczęce chwytaka Mx, statycznyod 7 NmMaks. moment na szczęce chwytaka My, statycznyod 4,4 NmMaks. moment na szczęce chwytaka Mz , statycznyod 7 NmMaks. pobór prąduod 1000 mAMaks. siła na szczęce chwytaka Fz, statycznaod 200 NMasowy moment bezwładnościod 0,78 kgcm2Materiał obudowyStop aluminium, anodowanyMateriał szczęk chwytakaStal wysokostopowa, nierdzewnaNominalne napięcie robocze DCod 24 VOkresy smarowania elementów prowadzącychod 2 Mio SPPowtarzalność chwytaka<= 0,03 mm mmPoziom ciśnienia akustycznego<= 70 dB(A) dB(A)Pozycja zabudowyDowolnaProtokółIO-LinkProwadzenieProwadzenie na łożyskach ślizgowychPrzyłącze elektryczneM12x1, 5-pin, Kabel z wtyczkąSkok na szczękę chwytakaod 10 mmSposób montażuDo wyboru:, Gwint wewnętrzny i tulejka centrująca, Przy pomocy otworów przelotowych i tulejek centrującychStopień ochronyIP40Sygnalizacja położeniaZ czujnikiem Hall-a, Z zintegrowanym systemem pomiaru drogi, Przez interfejs IO-Link®Symetria osiowa<= 0,2 mm mmTemperatura otoczenia5 - 60 °CTyp silnikaSilnik serwo DCUwaga dotycząca materiałówZgodne z RoHSWaga produktuod 296 gWielkość16Wskaźnik stanu gotowościLEDZgodność z normąIEC 61010-1Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą EU RoHS, Wg dyrektywy EU-EMVZnak KCKC-EMVPliki do pobrania:Karta Produktu
- Dopuszczalne wahania napięcia+/- 10 %DopuszczenieRCM MarkFunkcja chwytakaRównoległyIO-Link, Device ID0x000031IO-Link, liczba portówDevice 1IO-Link, minimalny czas cyklu5 msIO-Link, obsługa trybu SIOBrakIO-Link, process data content IN16 bit (ActualPosition), 16 bit (ErrorNumber), 16 bit (StatusWord)IO-Link, process data content OUT16 bit (ControlWord), 16 bit (GrippingPosition), 8 bit (GrippingForce), 8 bit (GrippingMode), 8 bit (GrippingTolerance), 8 bit (WorkpieceNo)IO-Link, process data width IN6 ByteIO-Link, process data width OUT8 ByteIO-Link, protokółDevice V 1.1IO-Link, tryb komunikacjiCOM3 (230.4 kbd)IO-Link, typ portuDevice BIO-Link, wymagana pamięć danych< 500 Byte ByteKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaKształt-T, Zębatka/Zębnik, Przekładnia ślimakowa, Chwytak elektrycznyLiczba szczęk chwytakaod 2Maks. częstotliwość cykluod 1,1 HzMaks. dokładność zamienności<= 0,2 mm mmPliki do pobrania:Karta Produktu
-
-
