- DFPC-80-50-D Napęd liniowy

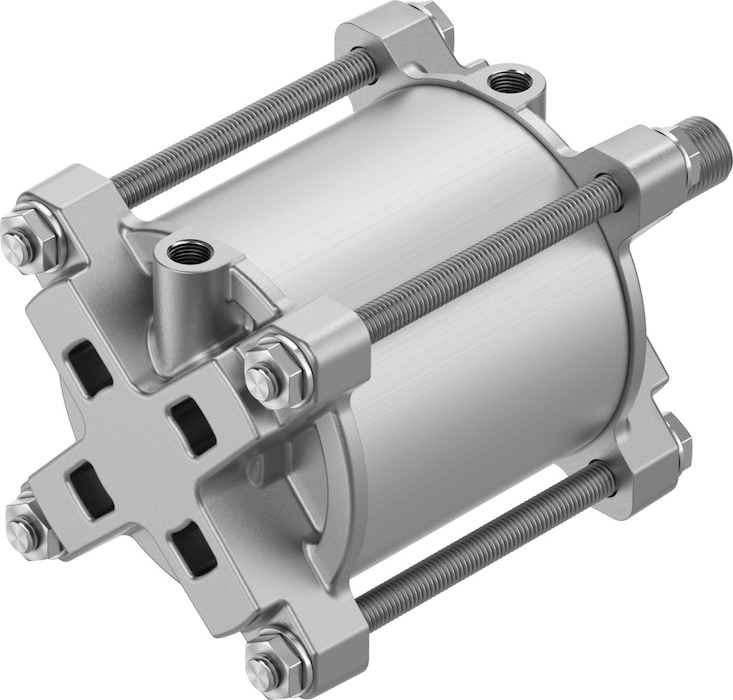

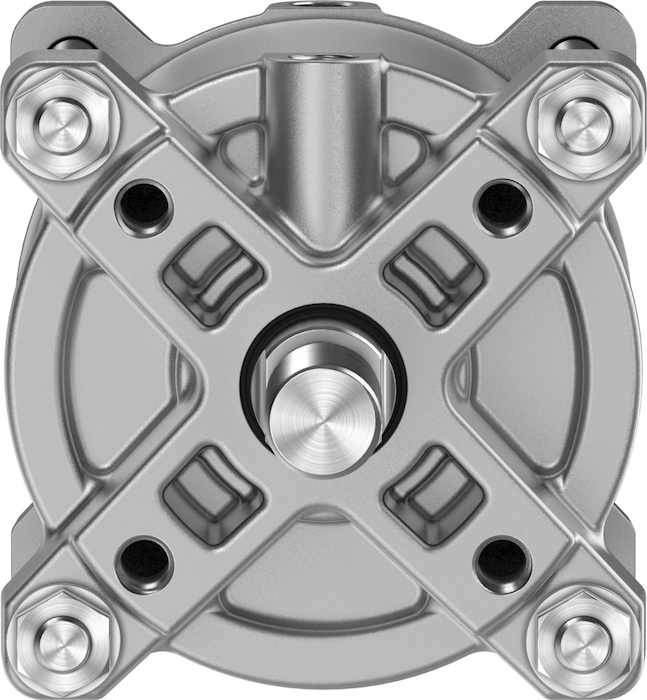

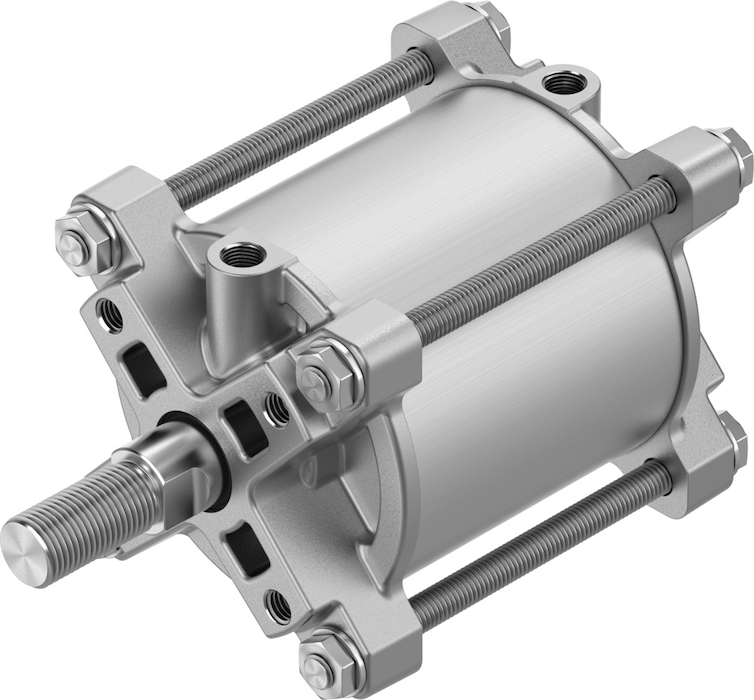

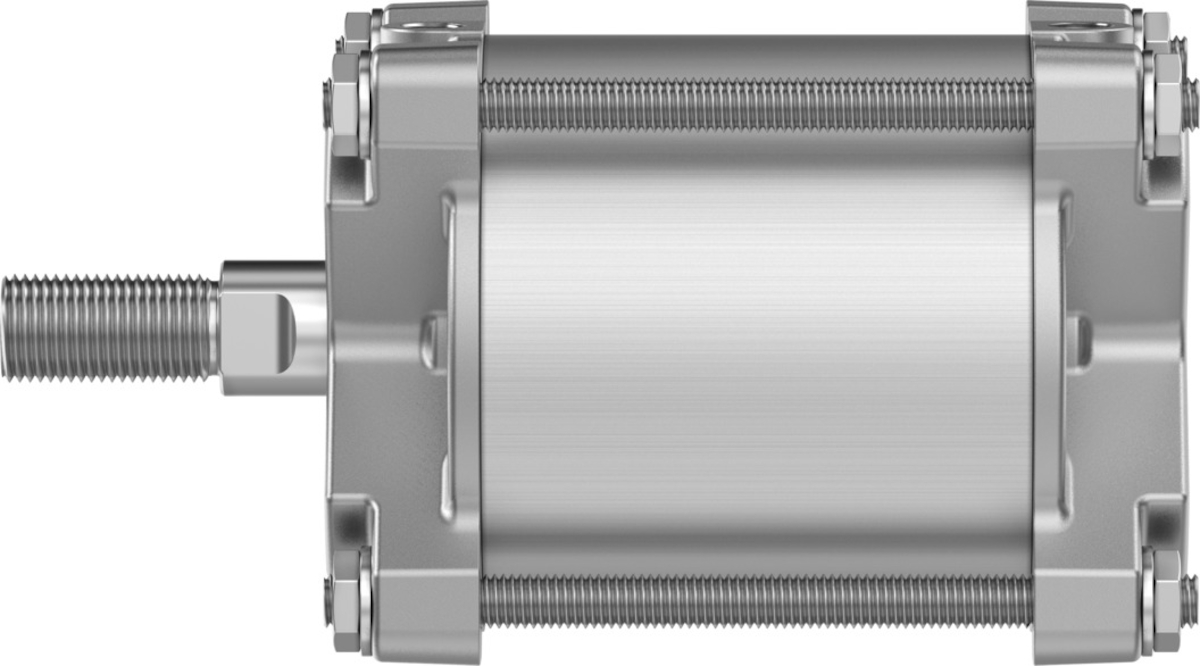

DFPC-80-50-D Napęd liniowy FESTO-8110815
numer katalogowy: FESTO-8110815
kategoria: Napędy liniowe dla automatyzacji procesów
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_8110815_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_8110815_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_8110815_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_8110815_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- AmortyzacjaP: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiężar dodatkowy na 10 mm skokuod 61,8 gCiężar podstawowy dla 0 mm skokuod 1230,3 gCiśnienie robocze0,6 - 8 barCiśnienie robocze MPa0,06 - 0,8 MPaDodatkowy współczynnik przemieszczanej masy własnej na 10 mm skokuod 24,8 gKonstrukcjaTłok, Tłoczyskowy, Korpus siłownika, Szpilka ściągającaMaks. energia uderzenia w położeniach końcowychod 1,4 JMateriał nakrętkiStal wysokostopowa, nierdzewnaMateriał pokrywyOdlew aluminiowy kokilowyMateriał rury siłownikaGładko anodowany stop aluminiumMateriał szpilki ściągającejStal wysokostopowa, nierdzewnaMateriał tłoczyskaStal wysokostopowa, nierdzewnaMateriał uszczelnienia zgarniającego tłoczyskaTPE-U(PU)Materiał uszczelnień statycznychNBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Nominal operating pressureod 0,6 MPaNominal operating pressure (psi)od 87 psiNominalne ciśnienie roboczeod 6 barOdporność na wibracjeTransport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27Operating pressure8,7 - 116 psiPobór powietrza na powrocie na 10 mm skokuod 0,33 lPobór powietrza na wysuwie na 10 mm skokuod 0,352 lPozycja zabudowyDowolnaPrzemieszczana masa własna przy 0 mm skokuod 451 gPrzyłącza pneumatyczneG1/8Rysunek otworowania kołnierzaF07Skokod 50 mmSposób montażuDo wyboru:, na kołnierzu zgodnie z ISO 5210, Przy pomocy trzpieni gwintowanychSygnalizacja położeniaPrzy pomocy czujnikówŚrednica tłoka80 mmTemperatura otoczenia-20 - 80 °CTheoretical force at 0.6 MPa (6 bar, 87 psi), advanceod 3016 NTheoretical force at 0.6 MPa (6 bar, 87 psi), retractingod 2827 NTryb pracyDwustronnego działaniaUwaga dotycząca materiałówZgodne z RoHS, Zawierają substancje PWISUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 1540 gWielkość napędu wykonawczego80Znormalizowane przyłącze do zaworuISO 5210Pliki do pobrania:Karta Produktu
- AmortyzacjaP: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiężar dodatkowy na 10 mm skokuod 61,8 gCiężar podstawowy dla 0 mm skokuod 1230,3 gCiśnienie robocze0,6 - 8 barCiśnienie robocze MPa0,06 - 0,8 MPaDodatkowy współczynnik przemieszczanej masy własnej na 10 mm skokuod 24,8 gKonstrukcjaTłok, Tłoczyskowy, Korpus siłownika, Szpilka ściągającaMaks. energia uderzenia w położeniach końcowychod 1,4 JMateriał nakrętkiStal wysokostopowa, nierdzewnaMateriał pokrywyOdlew aluminiowy kokilowyMateriał rury siłownikaGładko anodowany stop aluminiumMateriał szpilki ściągającejStal wysokostopowa, nierdzewnaMateriał tłoczyskaStal wysokostopowa, nierdzewnaMateriał uszczelnienia zgarniającego tłoczyskaTPE-U(PU)Materiał uszczelnień statycznychNBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Nominal operating pressureod 0,6 MPaNominal operating pressure (psi)od 87 psiNominalne ciśnienie roboczeod 6 barOdporność na wibracjeTransport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6Pliki do pobrania:Karta Produktu
-
-
