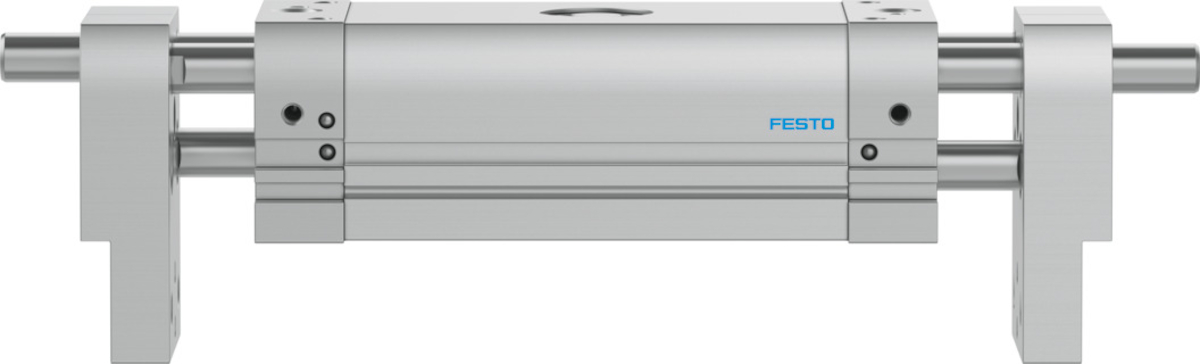

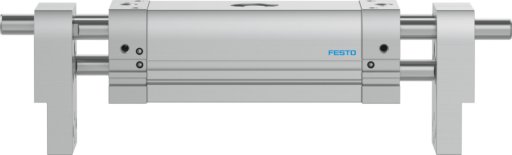

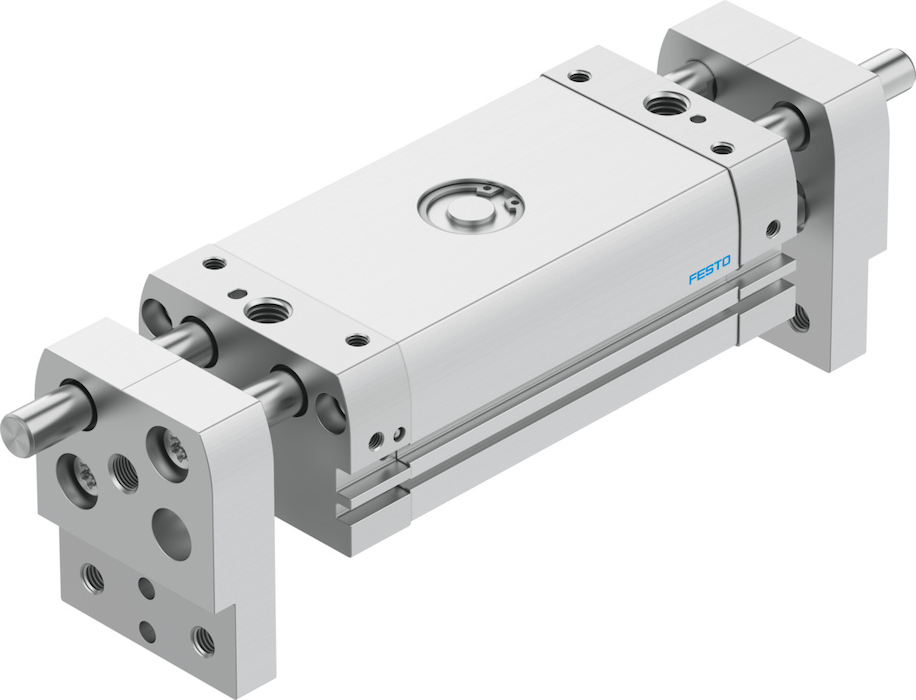

Konstrukcja
Zębatka/zębnik
Prowadnica
Prowadnica ślizgowa
Sygnalizacja położenia
do wyłącznika zbliżeniowego
Maks. luz szczęk chwytających Sz
od 0.064 MM
Dokładność powtarzalności chwytaka
od 0.03 MM
Sposób działania
dwustronnego działania
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Funkcja chwytaka
Równolegle
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie
od 490 N
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie
od 380 N
Ciśnienie robocze/MPA
od 0.15 do 0.8 MPA
Ciśnienie robocze/BAR
od 1.5 do 8 BAR
Ciśnienie robocze/PSI
od 21.75 do 116 PSI
Maks. częstotliwość robocza chwytaka
od 1.5 HZ
Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)
od 201 MS
Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)
od 274 MS
Maks. masa na zewnętrzny palec chwytaka
305 G
Medium robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującego
Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo
1 - niskie obciążenie korozyjne
Zgodność z LABS
VDMA24364-B1/B2-L
Temperatura otoczenia
od -10 do 60 GC
Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie
od 245 N
Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie
od 190 N
Masowy moment bezwładności
od 118.1 do 258.9 KGC
Maks. siła na szczękach chwytaka Fz, statyczna
320 N
Maks. moment na szczęce chwytaka Mx, statyczny
6.5 NM
Maks. moment na szczęce chwytaka My statyczny
6.5 NM
Maks. moment na szczęce chwytaka Mz statyczny
6.5 NM
Interwał konserwacji
Smarowanie na cały okres użytkowania
Typ mocowania
opcjonalnie:
Przyłącze pneumatyczne
M5
Informacja o materiałach
Zgodność z dyrektywą RoHS
Materiał zaślepki
Stop aluminium, anodowany
Materiał pokrywy
Stop aluminium, anodowany
Materiał płyty końcowej
Stop aluminium, anodowany
Materiał obudowy
Stop aluminium, anodowany
Materiał szczęk chwytaka
Stop aluminium do obróbki plastycznej, anodowany
Materiał uszczelnienia tłoka
TPE-U(PU)
Materiał tłoczyska
Nierdzewna stal stopowa
Materiał śrub
Stal, ocynkowana
Materiał zębatki
Nierdzewna stal stopowa
Materiał koła zębatego
Brąz spiekany
