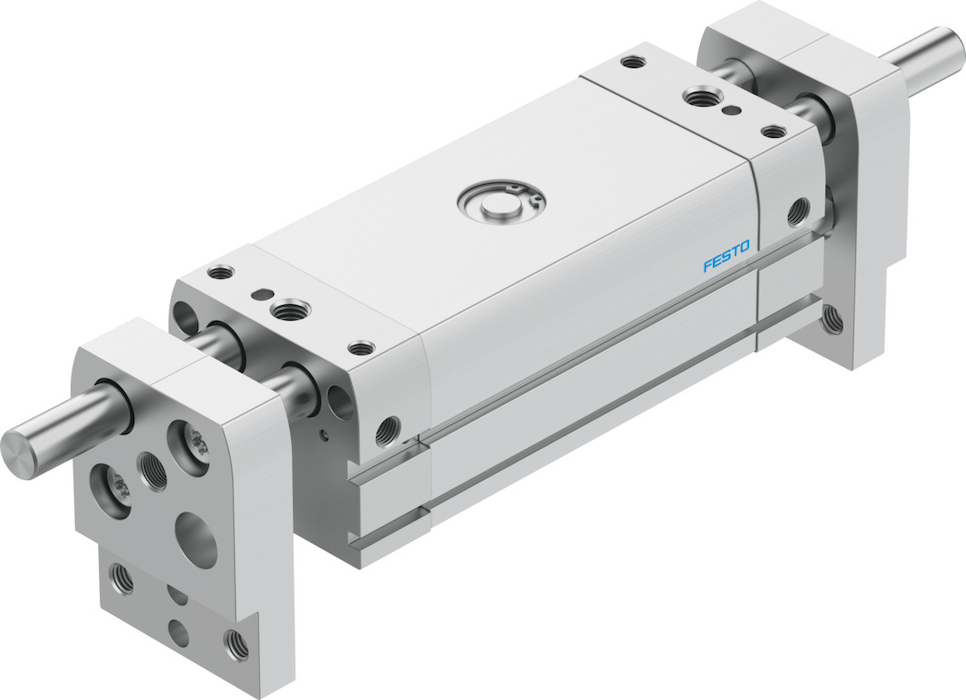

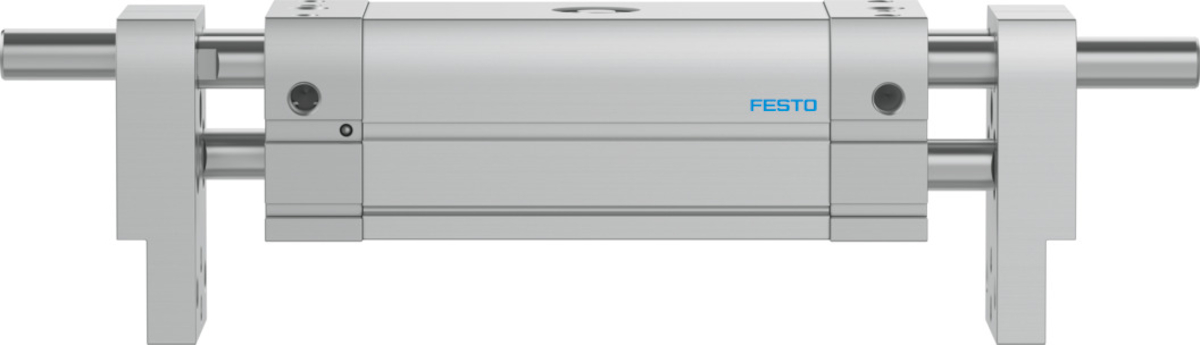

Konstrukcja
Zębatka/zębnik
Prowadnica
Prowadnica ślizgowa
Sygnalizacja położenia
do wyłącznika zbliżeniowego
Maks. luz szczęk chwytających Sz
od 0.066 MM
Dokładność powtarzalności chwytaka
od 0.03 MM
Sposób działania
dwustronnego działania
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Funkcja chwytaka
Równolegle
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie
od 800 N
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie
od 600 N
Ciśnienie robocze/MPA
od 0.15 do 0.8 MPA
Ciśnienie robocze/BAR
od 1.5 do 8 BAR
Ciśnienie robocze/PSI
od 21.75 do 116 PSI
Maks. częstotliwość robocza chwytaka
od 0.6 HZ
Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)
od 272 MS
Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)
od 473 MS
Maks. masa na zewnętrzny palec chwytaka
498 G
Medium robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującego
Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo
1 - niskie obciążenie korozyjne
Zgodność z LABS
VDMA24364-B1/B2-L
Temperatura otoczenia
od -10 do 60 GC
Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie
od 400 N
Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie
od 300 N
Masowy moment bezwładności
od 315.8 do 727 KGC
Maks. siła na szczękach chwytaka Fz, statyczna
750 N
Maks. moment na szczęce chwytaka Mx, statyczny
18 NM
Maks. moment na szczęce chwytaka My statyczny
18 NM
Maks. moment na szczęce chwytaka Mz statyczny
18 NM
Interwał konserwacji
Smarowanie na cały okres użytkowania
Typ mocowania
opcjonalnie:
Przyłącze pneumatyczne
G1/8
Informacja o materiałach
Zgodność z dyrektywą RoHS
Materiał zaślepki
Stop aluminium, anodowany
Materiał pokrywy
Stop aluminium, anodowany
Materiał płyty końcowej
Stop aluminium, anodowany
Materiał obudowy
Stop aluminium, anodowany
Materiał szczęk chwytaka
Stop aluminium do obróbki plastycznej, anodowany
Materiał uszczelnienia tłoka
TPE-U(PU)
Materiał tłoczyska
Nierdzewna stal stopowa
Materiał śrub
Stal, ocynkowana
Materiał zębatki
Nierdzewna stal stopowa
Materiał koła zębatego
Brąz spiekany
