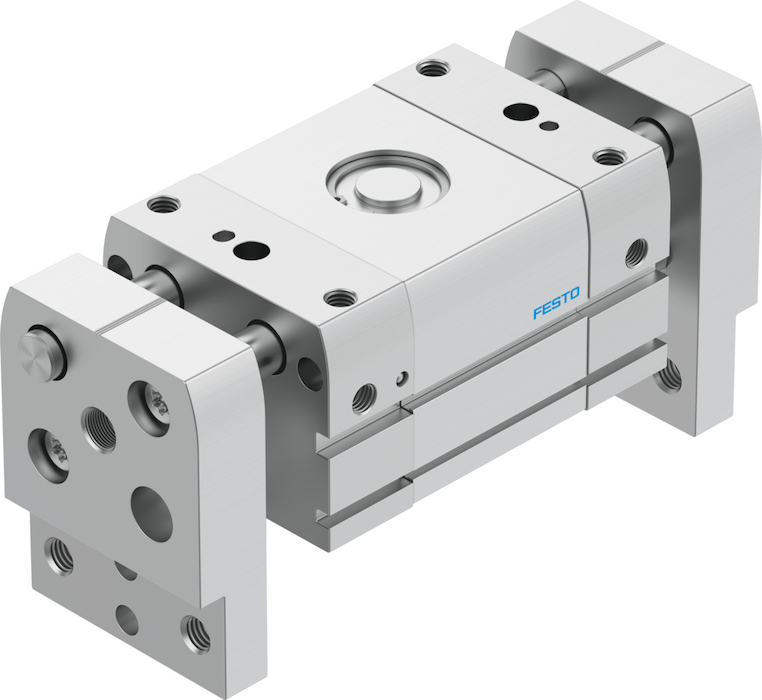

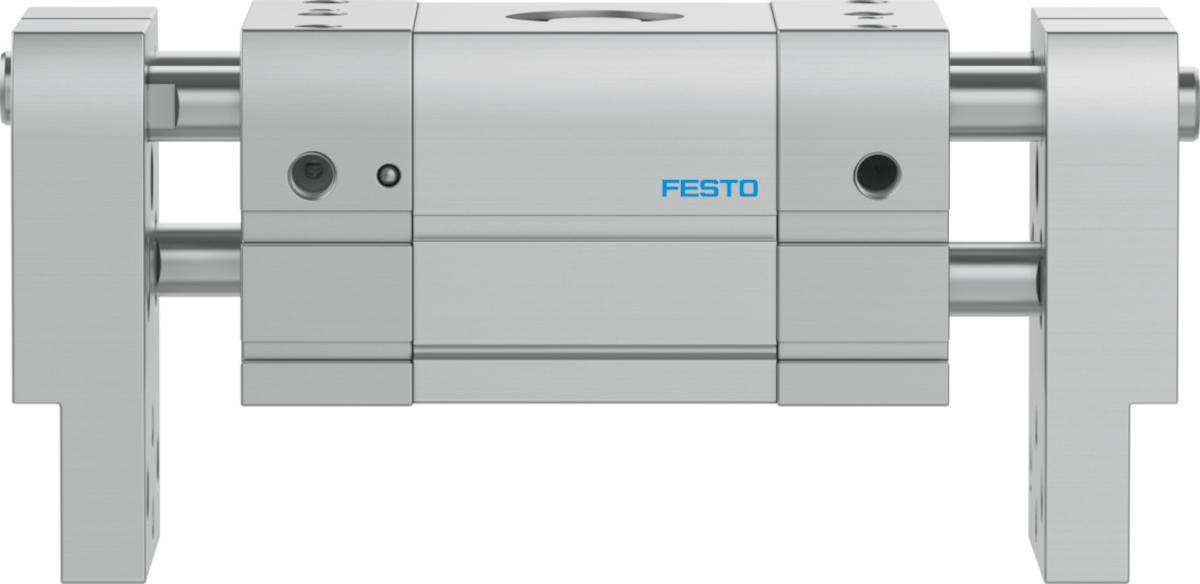

Name: DHPL-40-100-P-A Chwytak równoległy
SKU: FESTO-8112225
Price: 4462.78 PLN
Availability: OutOfStock

Tu jesteś:

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Zabezpieczenie siły chwytania

brak

Konstrukcja

Zębatka/zębnik

Prowadnica

Prowadnica ślizgowa

Sygnalizacja położenia

do wyłącznika zbliżeniowego

Maks. luz szczęk chwytających Sz

od 0.065 MM

Dokładność powtarzalności chwytaka

od 0.03 MM

Liczba szczęk chwytaka

2

Typ napędu

pneumatyczny

Pozycja montażu

dowolny

Sposób działania

dwustronnego działania

Amortyzacja

elastyczne pierścienie/płytki amortyzujące z obu stron

Funkcja chwytaka

Równolegle

Symbol

00991894

Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie

od 1100 N

Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie

od 924 N

Ciśnienie robocze/MPA

od 0.15 do 0.8 MPA

Ciśnienie robocze/BAR

od 1.5 do 8 BAR

Ciśnienie robocze/PSI

od 21.75 do 116 PSI

Maks. częstotliwość robocza chwytaka

od 1 HZ

Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)

od 220 MS

Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)

od 281 MS

Maks. masa na zewnętrzny palec chwytaka

801 G

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Klasa odporności korozyjnej wg normy Festo

1 - niskie obciążenie korozyjne

Zgodność z LABS

VDMA24364-B1/B2-L

Stopień ochrony

IP54

Temperatura otoczenia

od -10 do 60 GC

Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie

od 550 N

Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie

od 462 N

Masowy moment bezwładności

od 249.5 do 487.2 KGC

Maks. siła na szczękach chwytaka Fz, statyczna

750 N

Maks. moment na szczęce chwytaka Mx, statyczny

22 NM

Maks. moment na szczęce chwytaka My statyczny

22 NM

Maks. moment na szczęce chwytaka Mz statyczny

22 NM

Interwał konserwacji

Smarowanie na cały okres użytkowania

Waga produktu

od 4480 G

Typ mocowania

opcjonalnie:

Przyłącze pneumatyczne

G1/8

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał zaślepki

Stop aluminium, anodowany

Materiał pokrywy

Stop aluminium, anodowany

Materiał płyty końcowej

Stop aluminium, anodowany

Materiał obudowy

Stop aluminium, anodowany

Materiał szczęk chwytaka

Stop aluminium do obróbki plastycznej, anodowany

Materiał uszczelnienia tłoka

TPE-U(PU)

Materiał tłoczyska

Nierdzewna stal stopowa

Materiał O-ring

NBR

Materiał śrub

Stal, ocynkowana

Materiał zębatki

Nierdzewna stal stopowa

Materiał koła zębatego

Brąz spiekany
