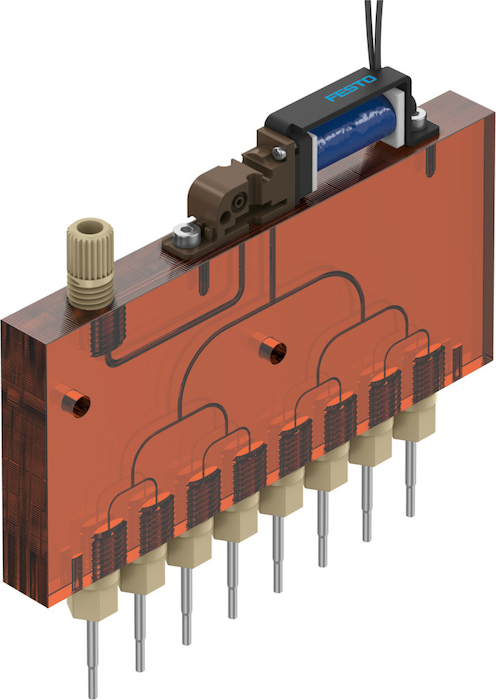

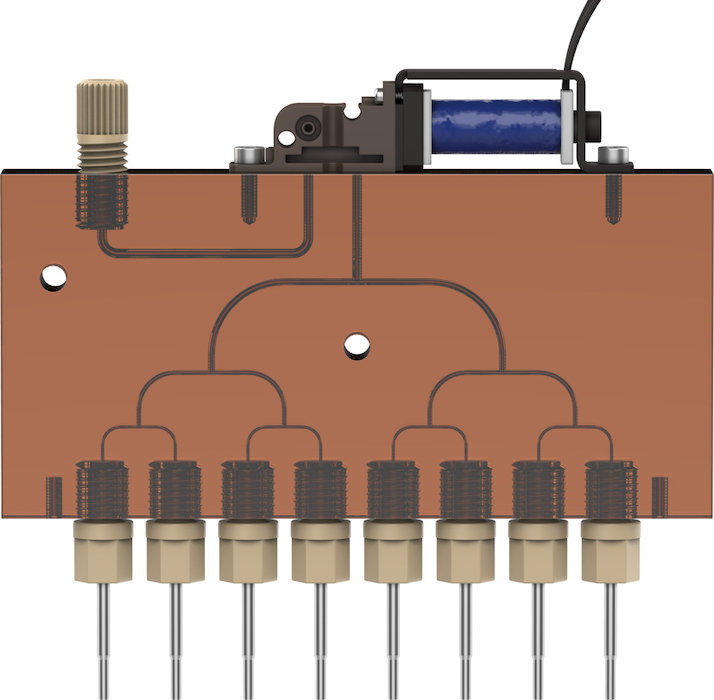

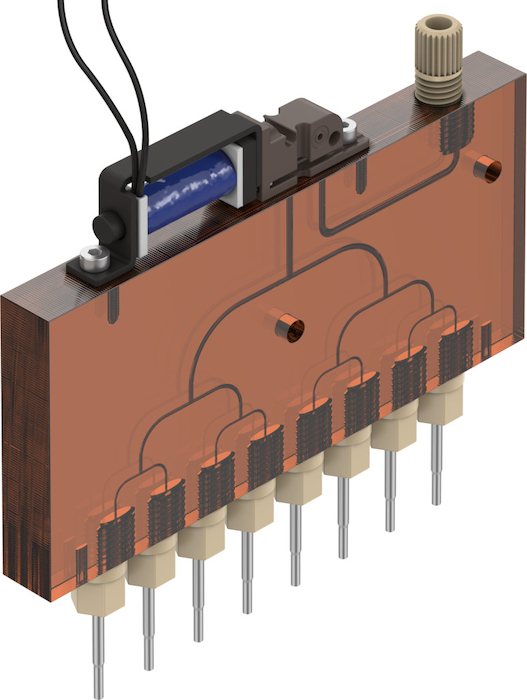

Głowica dozująca VTOI
VTOI-A-V8-30D3-U14-08-V

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Funkcja zaworu

2/2 zamknięty monostabilny

Ciśnienie robocze/MPA

od -0.02 do 0.065 MPA

Ciśnienie robocze/BAR

od -0.2 do 0.65 BAR

Praca na podciśnieniu

tak

Objętość wewnętrzna

10 µl, objętość płynu pozostająca w zaworze

Średnica nominalna

od 0.8 MM

Szerokość nominalna igły dozującej

0.3 MM

Długość igły dozującej

30 MM

Szerokość modułu

od 9 MM

Sposób uszczelnienia

miękki

Pozycja montażu

pionowo

Sposób powrotu

sprężyna mechaniczna

Rodzaj sterowania

bezpośrednie

Min. objętość dozowania

1 4G

Informacja dot. objętości dozowania

Zależnie od konfiguracji, warunków otoczenia i aplikacji

Typowa precyzja dozowania

≤ 5% Tip-to-Tip CV

Informacja dot. precyzji dozowania

Zależnie od konfiguracji, warunków otoczenia i aplikacji

Czas pracy ciągłej

100%

Pobór mocy elektrycznej

od 2 W

Znamionowe napięcie robocze DC

od 24 V

Dopuszczalne wahania napięcia

+/- 10 %

Medium

Płynne media

Informacja o medium

Maksymalna wielkość cząsteczek 20 µm

Informacja o zastosowaniu

Patrz nota aplikacyjna (dostępna w Support Portal na festo.com)

Odporność na drgania

Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6

Odporność na wstrząsy

Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27

Klasa odporności korozyjnej wg normy Festo

0 - Brak obciążenia korozyjnego

Zgodność z LABS

VDMA24364-B2-L

Temperatura przechowywania

od 5 do 40 GC

Temperatura medium

od 5 do 50 GC

Stopień ochrony

IP30

Uwaga o stopniu ochrony

w stanie zamontowanym

Temperatura otoczenia

od 5 do 40 GC

Waga produktu

od 55 G

Przyłącze elektryczne

2-żyły

Długość kabla

od 0.15 M

Zakończenia żył

zdjęta izolacja

Przekrój znamionowy żyły przewodu

AWG28

Typ mocowania

Przez otwór przelotowy dla śruby M3

Przyłącze mediów płynnych

Gwint wewnętrzny 1/4-28 UNF-2B

Informacja o przyłączach dla medium płynnych

W zestawie złączka do przewodów giętkich o średnicy zewnętrznej 3 mm

Materiał igły dozującej

nierdzewna stal stopowa

Numer materiału igły dozującej

1.4404

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiały mające kontakt z medium

ETFE

Sposób uruchamiania

elektrycznie

Znamionowa wysokość użytkowa

<= 2000 m NHN

Względna wilgotność powietrza

0 - 95 %
