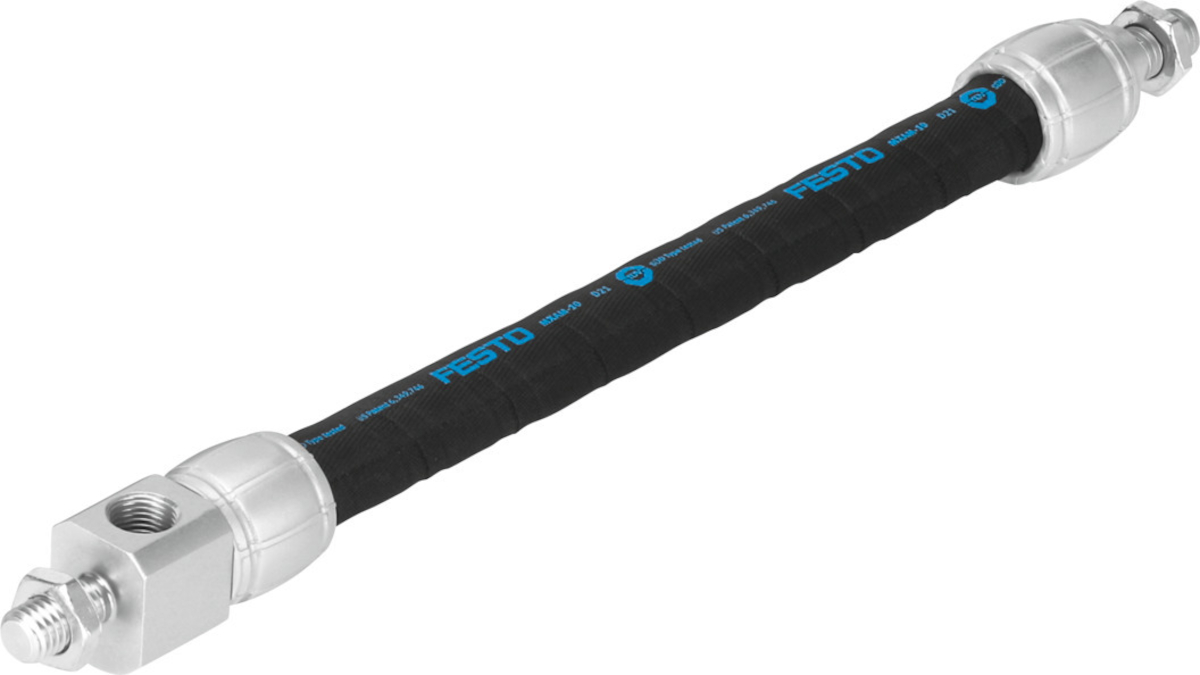

DMSP-10-80N-RM-CM Muskuł pneumatyczny FESTO-8114536

numer katalogowy: FESTO-8114536
kategoria: Muskuły pneumatyczne
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    10
    Rozszerzenie średnicy przy maks. skróceniu
    24  MM
    Skok
    do 2250  MM
    Maks. skrócenie
    25% długości znamionowej
    Maks. wstępne naciągnięcie
    3% długości znamionowej
    Długość znamionowa
    od 80  MM
    Dokładność powtarzalności, muskuł
    <= 1% długości znamionowej, cyklicznie
    Dopuszczalna tolerancja równoległości
    ±0,5% do długości znamionowej 400 mm
    Dopuszczalna tolerancja kąta
    od 1  DEG
    Pozycja montażu
    dowolny
    Konstrukcja
    Membrana zwężana
    Symbol
    00991121
    Ciśnienie robocze/MPA
    do 0.8  MPA
    Ciśnienie robocze/BAR
    do 8  BAR
    Sposób działania
    Jednostronnego działania
    Certyfikacja
    TÜV
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:-:-]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    2 - średnie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-strefa III
    Temperatura otoczenia
    od -5 do 60  GC
    Maksymalne obciążenie dodatkowe przy swobodnym zawieszeniu
    30  KG
    Siła teoretyczna napędu Fluidic Muscle przy maksymalnym ciśnieniu roboczym
    od 630  N
    Siła teoretyczna przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
    od 480  N
    Przyłącze pneumatyczne
    G1/8
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał kołnierza
    Stop aluminium do przeróbki plastycznej
    Materiał tulejki
    Stop aluminium do przeróbki plastycznej
    Materiał membrany
    AR
    Materiał nakrętki
    Stal
