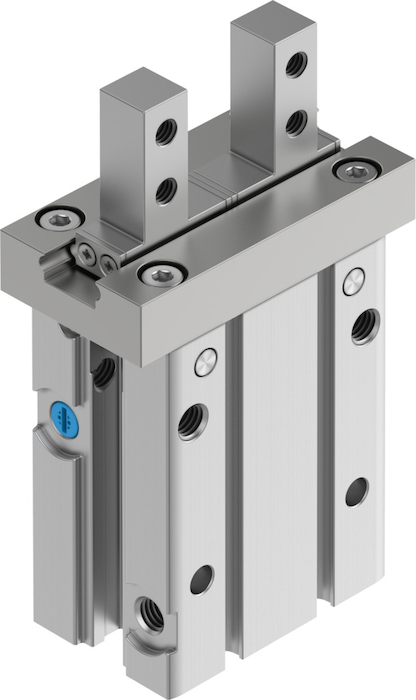

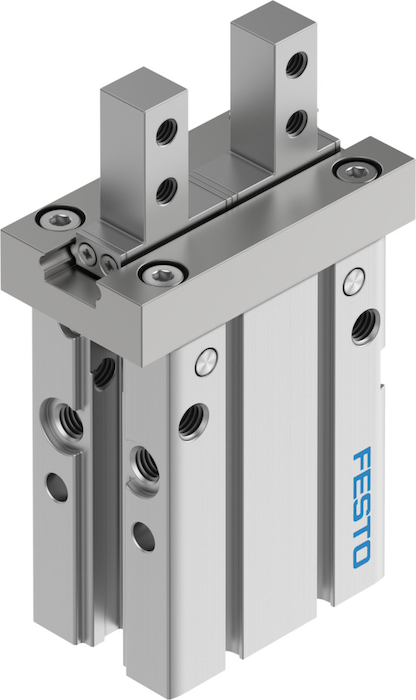

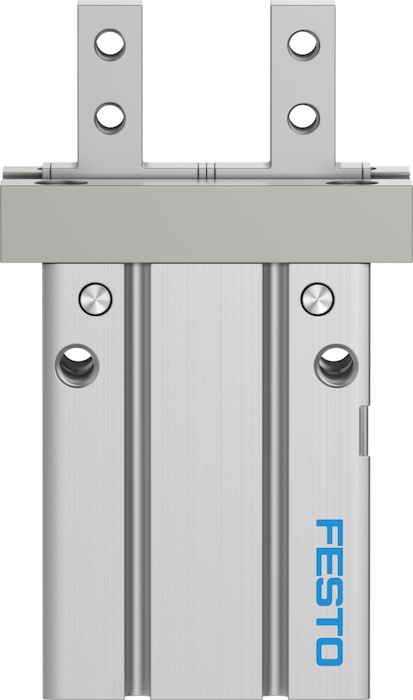

DHPC-20-A-NC-S-1 Chwytak równoległy FESTO-8116830

numer katalogowy: FESTO-8116830
kategoria: Chwytaki równoległe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Zabezpieczenie siły chwytania
    przy zamykaniu
    Konstrukcja
    Kierunek przyłączenia z boku
    Prowadnica
    Prowadzenie na łożyskach kulkowych
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Dokładność powtarzalności chwytaka
    od 0.02  MM
    Liczba szczęk chwytaka
    2
    Typ napędu
    pneumatyczny
    Pozycja montażu
    dowolny
    Sposób działania
    Jednostronnego działania
    Funkcja chwytaka
    Równolegle
    Symbol
    00997348
    Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie
    od 170.9  N
    Ciśnienie robocze/MPA
    od 0.25 do 0.8  MPA
    Ciśnienie robocze/BAR
    od 2.5 do 8  BAR
    Ciśnienie robocze/PSI
    od 36.25 do 116  PSI
    Maks. częstotliwość robocza chwytaka
    od 3  HZ
    Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)
    od 86  MS
    Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)
    od 38  MS
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    0 - Brak obciążenia korozyjnego
    Zgodność z LABS
    VDMA24364-B2-L
    Temperatura otoczenia
    od -10 do 60  GC
    Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie
    od 85.5  N
    Masowy moment bezwładności
    od 0.515  KGC
    Maks. siła na szczękach chwytaka Fz, statyczna
    73.5  N
    Maks. moment na szczęce chwytaka Mx, statyczny
    0.66  NM
    Maks. moment na szczęce chwytaka My statyczny
    1.33  NM
    Maks. moment na szczęce chwytaka Mz statyczny
    0.66  NM
    Waga produktu
    od 224  G
    Typ mocowania
    opcjonalnie:
    Przyłącze pneumatyczne
    M5
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał obudowy
    Aluminium anodowane
    Materiał szczęk chwytaka
    Stal wysokostopowa nierdzewna
