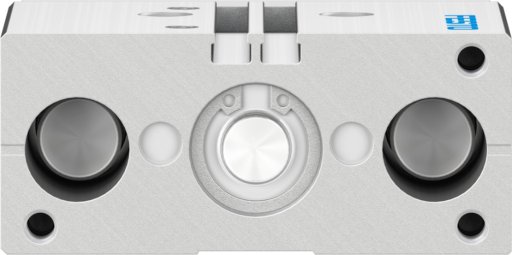

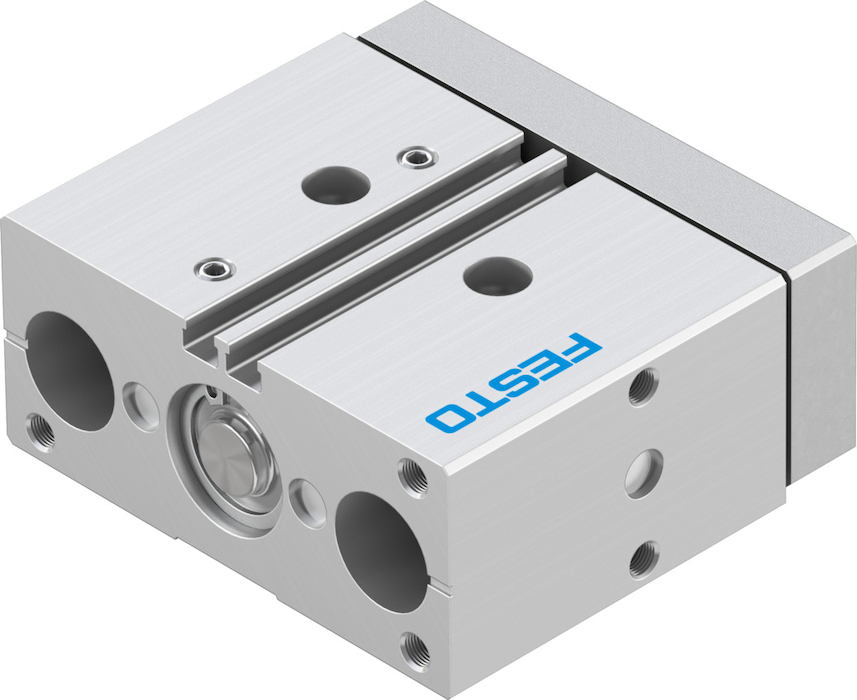

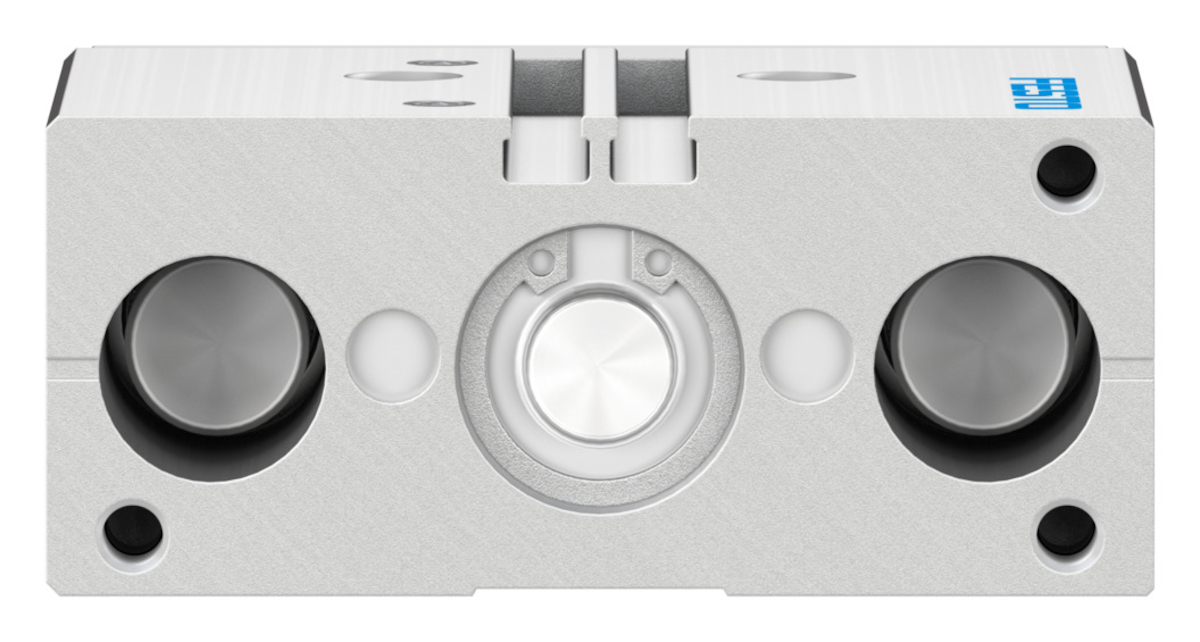

Tryb pracy jednostki napędowej

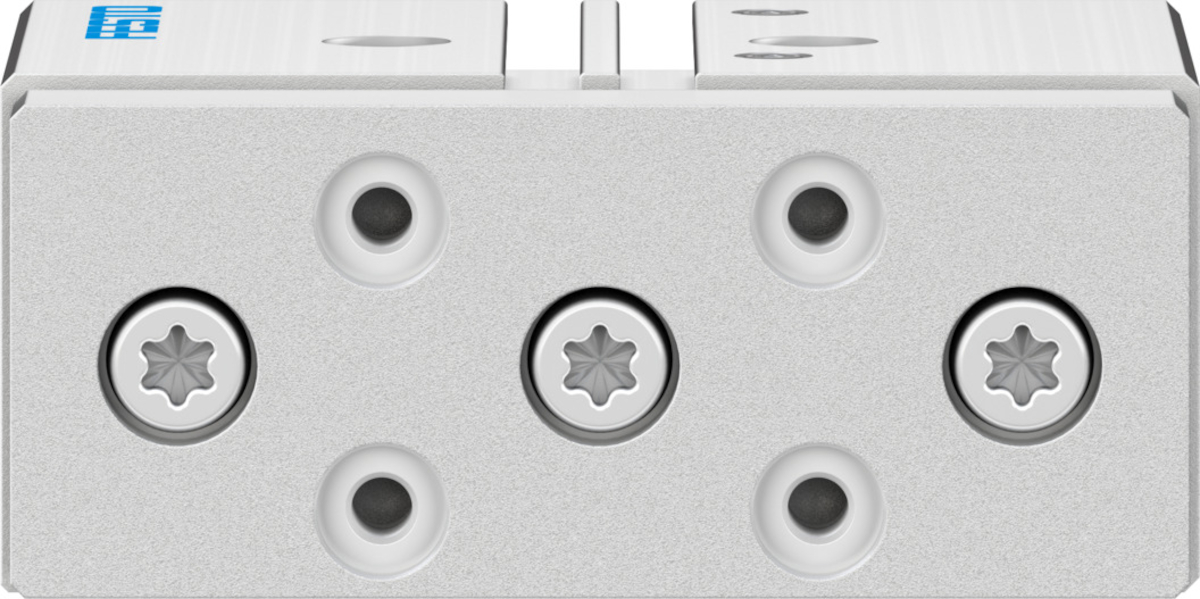

Płyta spinająca
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Prowadnica
Prowadnica ślizgowa
Sygnalizacja położenia
do wyłącznika zbliżeniowego
Warianty
Nie wolno stosować metali, których głównym składnikiem jest miedź, cynk lub nikiel. Wyjątkiem są niklowane stale, niklowane chemicznie powierzchnie, płytki drukowane, przewody, elektryczne łączniki wtykowe i cewki.
Ciśnienie robocze/MPA
od 0.2 do 1 MPA
Ciśnienie robocze/BAR
od 2 do 10 BAR
Maks. prędkość
od 0.8 M/S
Sposób działania
dwustronnego działania
Medium robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującego
Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo
0 - Brak obciążenia korozyjnego
Zgodność z LABS
VDMA24364-B1/B2-L
Przydatność do produkcji akumulatorów litowo-jonowych
Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
Klasa Cleanroom
Klasa 7 wg ISO 14644-1
Temperatura otoczenia
od -20 do 80 GC
Energia uderzenia w pozycjach końcowych
od 0.2 NM
Maks. siła Fy statyczna
354.7 N
Maks. siła Fz, statyczna
354.7 N
Maks. moment Mx
od 10.29 NM
Maks. moment Mx, statyczny
10.29 NM
Maks. moment My
od 3.37 NM
Maks. moment My, statyczny
3.37 NM
Maks. moment Mz
od 3.37 NM
Maks. moment statyczny Mz
od 3.37 NM
Maks. dopuszczalne obciążenie momentem obrotowym Mx w funkcji skoku
1.61 NM
Maks. efektywne obciążenie w zależności od skoku przy zdefiniowanej odległości xs
od 30 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie
od 141 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie
od 188 N
Ruchoma masa własna
od 385 G
Przyłącza alternatywne
patrz rysunek produktu
Przyłącze pneumatyczne
M5
Informacja o materiałach
Zgodność z dyrektywą RoHS
Materiał pokrywy
Stop aluminium do przeróbki plastycznej
Materiał obudowy
Stop aluminium do przeróbki plastycznej
Materiał tłoczyska
Nierdzewna stal stopowa
