- EHPS-25-A-RA1 Zespół chwytaka równoległego do robo tów

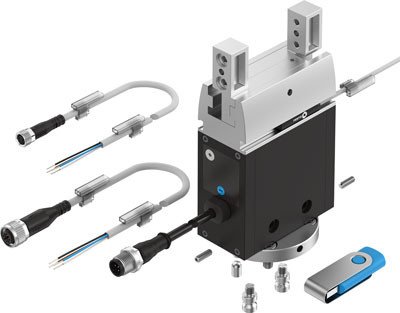

EHPS-25-A-RA1 Zespół chwytaka równoległego do robo tów FESTO-8119113
numer katalogowy: FESTO-8119113
kategoria: Chwytaki równoległe
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Dołączony osprzęt1x płyta adaptera, 1x Velcro® roll, 1x przetwornik położenia, 2x kabel przyłączeniowy, 1x USB-Stick mit URCapDopuszczalne wahania napięcia+/- 10 %DopuszczenieRCM MarkElementy obsługowePrzełącznik z blokadąFunkcja chwytakaRównoległyKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaKształt-T, Zębatka/Zębnik, Chwytak elektryczny, Przekładnia ślimakowaLiczba szczęk chwytakaod 2Maks. częstotliwość cykluod 1,1 HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ayod 0,4 degMaks. luz na szczęce chwytaka Szod 0,05 mmMaks. masa na zewnętrzną szczękę chwytakaod 100 gMaks. moment na szczęce chwytaka Mx, statycznyod 7 NmMaks. moment na szczęce chwytaka My, statycznyod 4,4 NmMaks. moment na szczęce chwytaka Mz , statycznyod 7 NmMaks. pobór prąduod 1000 mAMaks. siła na szczęce chwytaka Fz, statycznaod 200 NMasowy moment bezwładnościod 0,81 kgcm2Materiał obudowyAnodowane aluminiumMateriał szczęk chwytakaStal wysokostopowa, nierdzewnaNominalne napięcie robocze DCod 24 VOkresy smarowania elementów prowadzącychod 2 Mio SPPołączenie z robotemUniversal Robots UR3/5/10 (ab PolyScope CB 3.6.0), Universal Robots UR3e/5e/10e (ab PolyScope SW 5.0.0)Powtarzalność chwytaka<= 0,03 mm mmPoziom ciśnienia akustycznego<= 70 dB(A) dB(A)ProwadzenieProwadzenie na łożyskach ślizgowychPrzyłącze elektryczneKabel z wtyczką, 5-pin, M12x1Skok na szczękę chwytakaod 10 mmSposób montażuGwint wewnętrzny i tulejka centrująca, Przy pomocy otworów przelotowych i tulejek centrujących, Do wyboru:Stopień ochronyIP40Sygnalizacja położeniaPrzy pomocy czujnikówSymetria osiowa<= 0,2 mm mmTemperatura otoczenia5 - 60 °CTyp silnikaSilnik serwo DCUwaga dotycząca materiałówZgodne z RoHSWaga produktuod 400 gWielkość16Wskaźnik stanu gotowościLEDZgodność z normąIEC 61010-1Znak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHSZnak KCKC-EMVPliki do pobrania:Karta Produktu
- Dołączony osprzęt1x płyta adaptera, 1x Velcro® roll, 1x przetwornik położenia, 2x kabel przyłączeniowy, 1x USB-Stick mit URCapDopuszczalne wahania napięcia+/- 10 %DopuszczenieRCM MarkElementy obsługowePrzełącznik z blokadąFunkcja chwytakaRównoległyKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaKształt-T, Zębatka/Zębnik, Chwytak elektryczny, Przekładnia ślimakowaLiczba szczęk chwytakaod 2Maks. częstotliwość cykluod 1,1 HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ayod 0,4 degMaks. luz na szczęce chwytaka Szod 0,05 mmMaks. masa na zewnętrzną szczękę chwytakaod 100 gMaks. moment na szczęce chwytaka Mx, statycznyod 7 NmMaks. moment na szczęce chwytaka My, statycznyod 4,4 NmMaks. moment na szczęce chwytaka Mz , statycznyod 7 NmMaks. pobór prąduod 1000 mAMaks. siła na szczęce chwytaka Fz, statycznaod 200 NMasowy moment bezwładnościod 0,81 kgcm2Materiał obudowyAnodowane aluminiumPliki do pobrania:Karta Produktu
-
-
