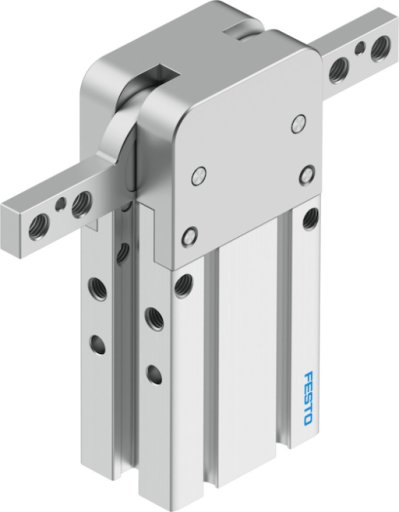

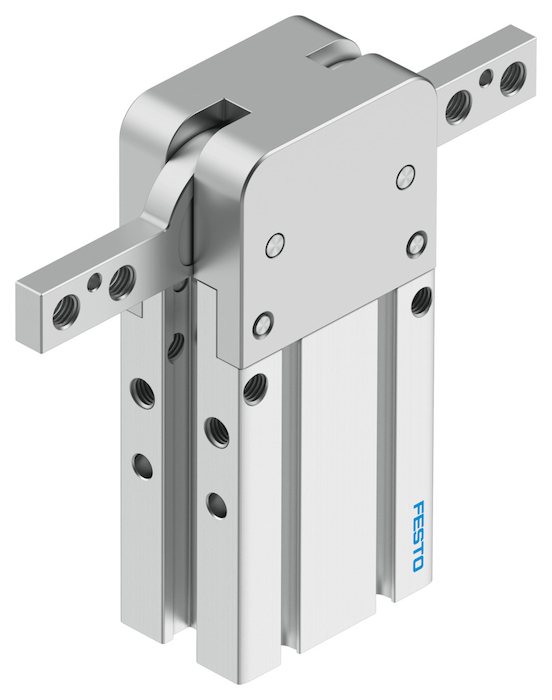

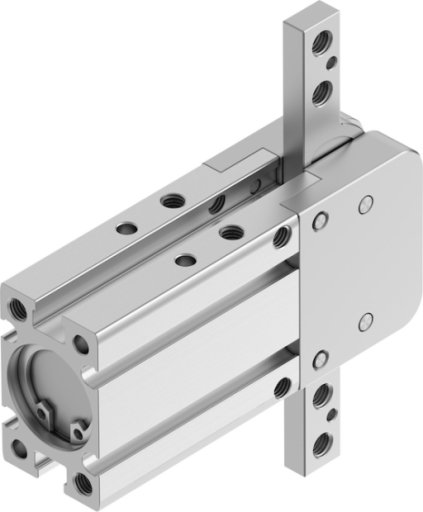

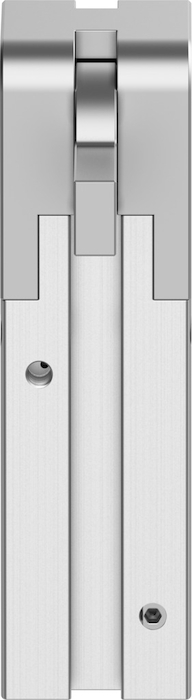

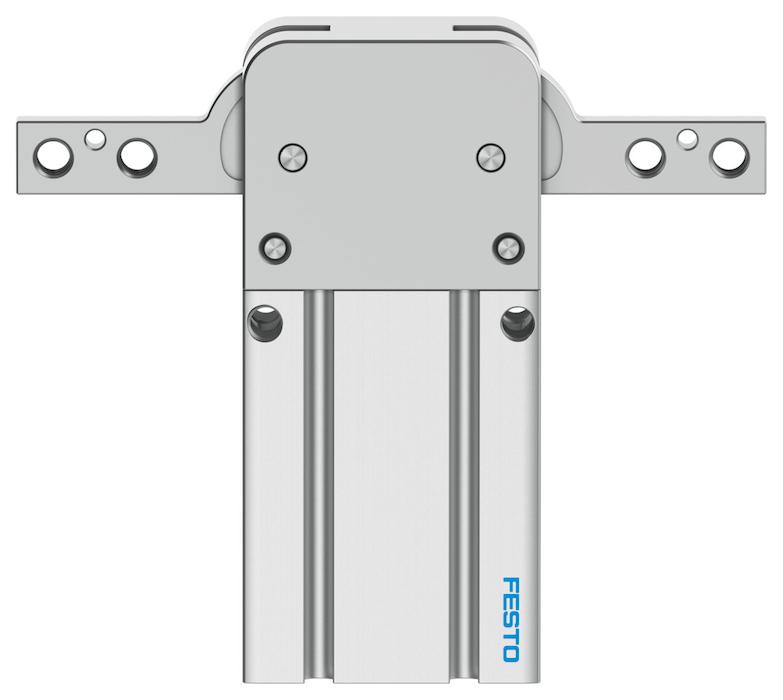

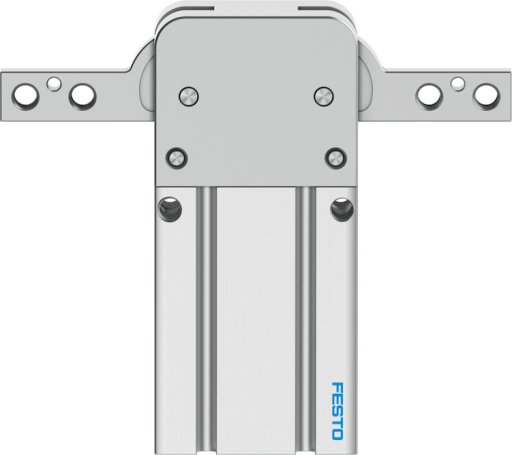

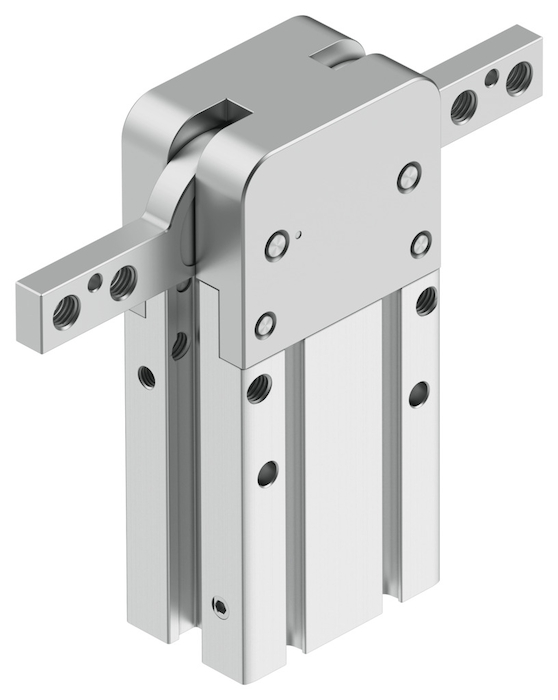

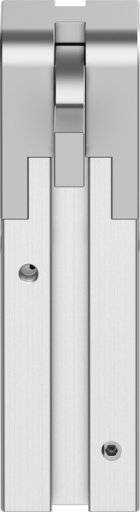

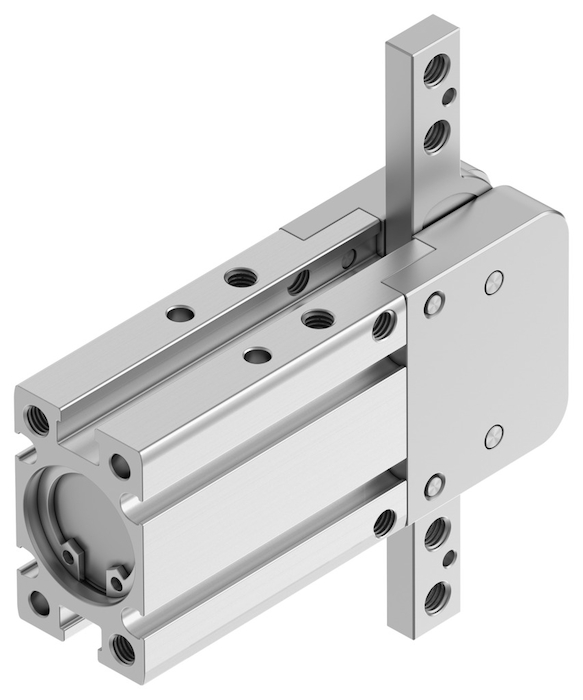

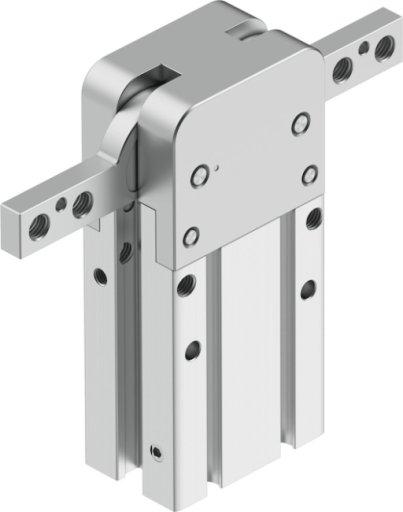

DHRC-16-A-S-NO Chwytak promieniowy FESTO-8128721

numer katalogowy: FESTO-8128721
kategoria: Chwytaki promieniowe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    16
    Maks. zamienność
    od 0.2  MM
    Maks. kąt otwarcia
    180  DEG
    Symetria obrotowa
    od 0.2  MM
    Dokładność powtarzalności chwytaka
    od 0.1  MM
    Liczba szczęk chwytaka
    2
    Typ napędu
    pneumatyczny
    Pozycja montażu
    dowolny
    Sposób działania
    Jednostronnego działania
    Funkcja chwytaka
    Promieniowy
    Zabezpieczenie siły chwytania
    przy otwieraniu
    Konstrukcja
    Kierunek przyłączenia z boku
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Symbol
    00997349
    Ciśnienie robocze/MPA
    od 0.2 do 0.8  MPA
    Ciśnienie robocze/BAR
    od 2 do 8  BAR
    Ciśnienie robocze/PSI
    od 29 do 116  PSI
    Maks. częstotliwość robocza chwytaka
    od 2  HZ
    Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)
    od 42  MS
    Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)
    od 21  MS
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    0 - Brak obciążenia korozyjnego
    Zgodność z LABS
    VDMA24364-B2-L
    Temperatura otoczenia
    od -10 do 60  GC
    Całkowity moment chwytania przy 0,6 MPa (6 bar, 87 psi), zamykanie
    50.3  NCM
    Masowy moment bezwładności
    od 0.134  KGC
    Maks. siła na szczękach chwytaka Fz, statyczna
    60  N
    Maks. moment na szczęce chwytaka Mx, statyczny
    2  NM
    Maks. moment na szczęce chwytaka My statyczny
    1  NM
    Maks. moment na szczęce chwytaka Mz statyczny
    2  NM
    Waga produktu
    od 112.5  G
    Typ mocowania
    opcjonalnie:
    Przyłącze pneumatyczne
    M3
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał zaślepki
    Stop aluminium, anodowany
    Materiał obudowy
    Stop aluminium, anodowany
    Materiał szczęk chwytaka
    Stal wysokostopowa
    Pliki do pobrania:
    Karta Produktu
