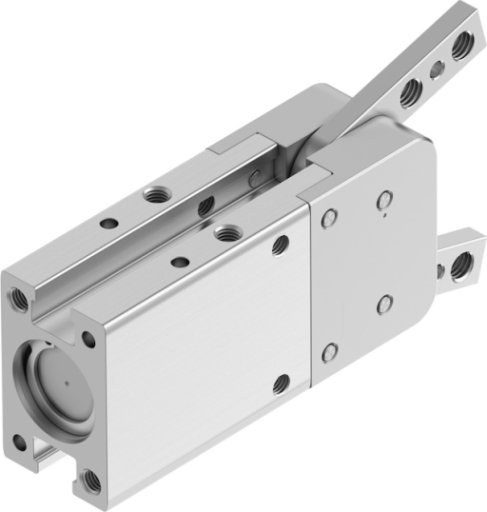

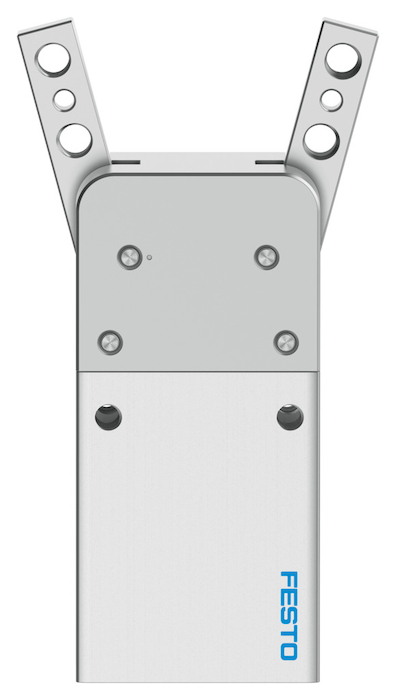

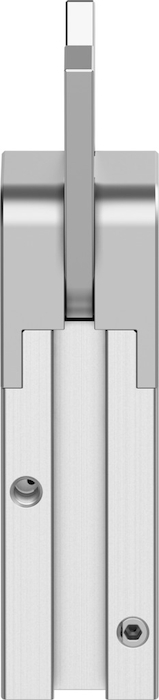

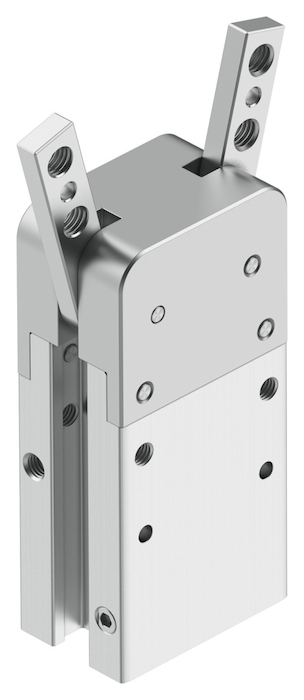

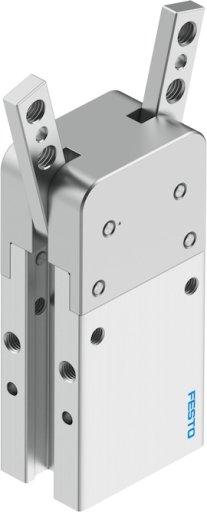

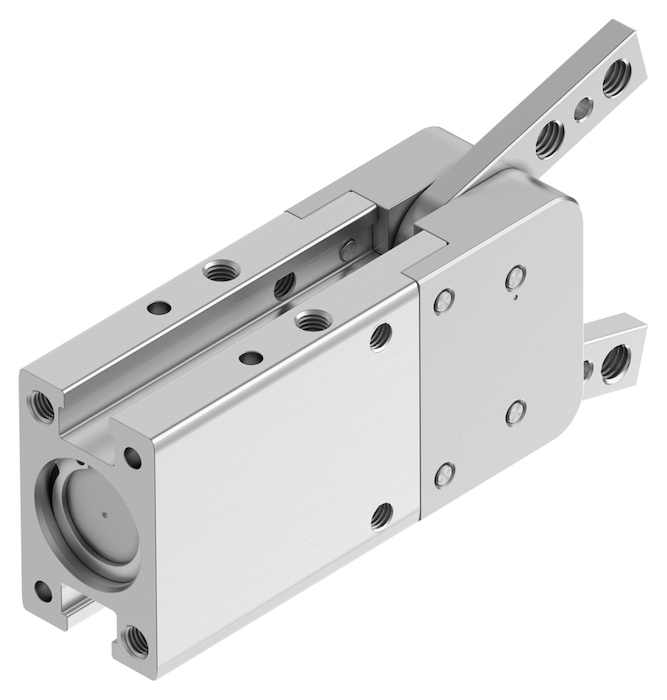

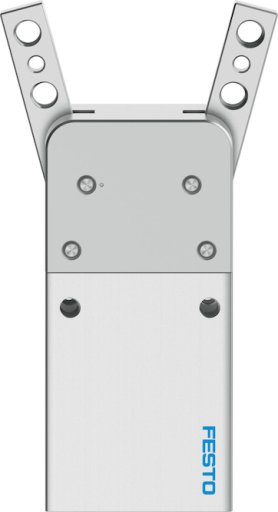

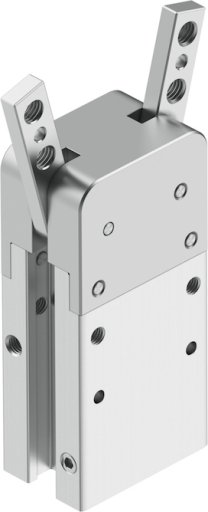

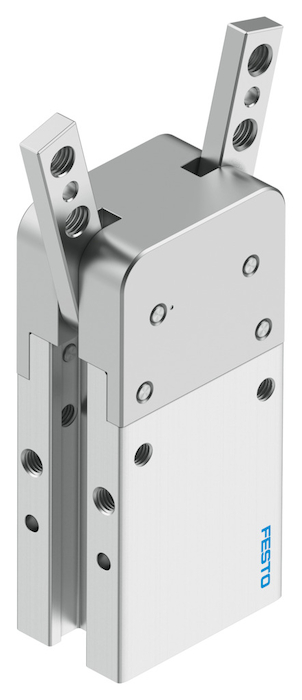

DHWC-10-A-S-NO Chwytak kątowy FESTO-8133476

numer katalogowy: FESTO-8133476
kategoria: Chwytaki kątowe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    10
    Maks. zamienność
    od 0.2  MM
    Maks. kąt otwarcia
    30  DEG
    Symetria obrotowa
    od 0.2  MM
    Dokładność powtarzalności chwytaka
    od 0.1  MM
    Liczba szczęk chwytaka
    2
    Typ napędu
    pneumatyczny
    Pozycja montażu
    dowolny
    Sposób działania
    Jednostronnego działania
    Funkcja chwytaka
    Wspornik
    Zabezpieczenie siły chwytania
    przy otwieraniu
    Konstrukcja
    Kierunek przyłączenia z boku
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Symbol
    00997349
    Ciśnienie robocze/MPA
    od 0.2 do 0.8  MPA
    Ciśnienie robocze/BAR
    od 2 do 8  BAR
    Ciśnienie robocze/PSI
    od 29 do 116  PSI
    Maks. częstotliwość robocza chwytaka
    od 3  HZ
    Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)
    od 6  MS
    Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)
    od 12  MS
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    0 - Brak obciążenia korozyjnego
    Zgodność z LABS
    VDMA24364-B2-L
    Temperatura otoczenia
    od -10 do 60  GC
    Całkowity moment chwytania przy 0,6 MPa (6 bar, 87 psi), zamykanie
    15.9  NCM
    Masowy moment bezwładności
    od 0.039  KGC
    Maks. siła na szczękach chwytaka Fz, statyczna
    40  N
    Maks. moment na szczęce chwytaka Mx, statyczny
    0.4  NM
    Maks. moment na szczęce chwytaka My statyczny
    0.5  NM
    Maks. moment na szczęce chwytaka Mz statyczny
    0.5  NM
    Waga produktu
    od 53.5  G
    Typ mocowania
    opcjonalnie:
    Przyłącze pneumatyczne
    M3
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał zaślepki
    Stop aluminium, anodowany
    Materiał obudowy
    Stop aluminium, anodowany
    Materiał szczęk chwytaka
    Stal wysokostopowa
